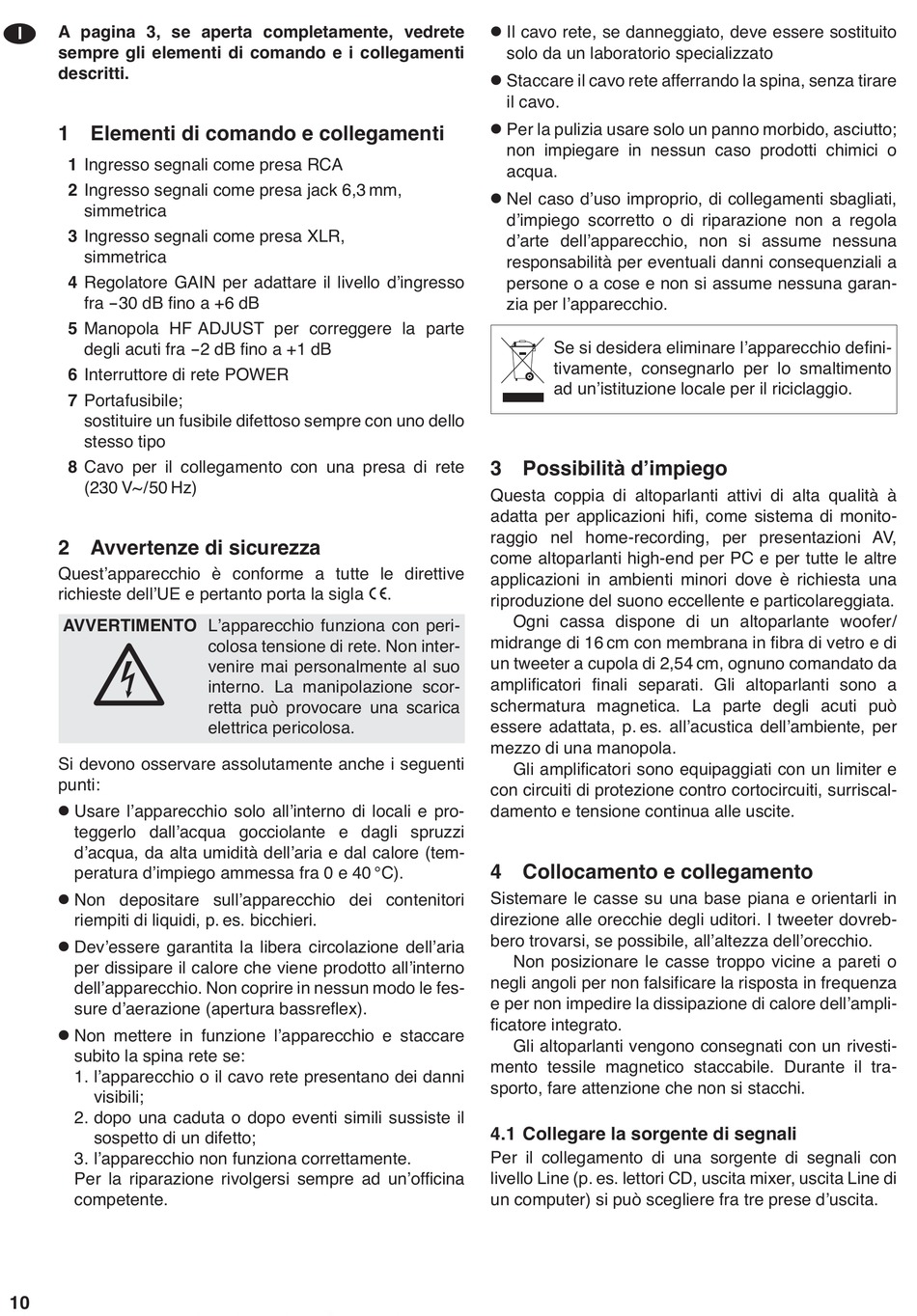

Elementi Di Comando E Collegamenti; Avvertenze Di Sicurezza; Possibilità Dʼimpiego; Collocamento E Collegamento - IMG STAGELINE SOUND-65/SW Bedienungsanleitung

A pagina 3, se aperta completamente, vedrete
I
sempre gli elementi di comando e i collegamenti
descritti.

1 Elementi di comando e collegamenti

1 Ingresso segnali come presa RCA
2 Ingresso segnali come presa jack 6,3 mm,
simmetrica
3 Ingresso segnali come presa XLR,
simmetrica
4 Regolatore GAIN per adattare il livello dʼingresso
fra -30 dB fino a +6 dB
5 Manopola HF ADJUST per correggere la parte
degli acuti fra -2 dB fino a +1 dB
6 Interruttore di rete POWER
7 Portafusibile;
sostituire un fusibile difettoso sempre con uno dello
stesso tipo
8 Cavo per il collegamento con una presa di rete
(230 V~/50 Hz)

2 Avvertenze di sicurezza

Questʼapparecchio è conforme a tutte le direttive
richieste dellʼUE e pertanto porta la sigla
AVVERTIMENTO Lʼapparecchio funziona con peri-
Si devono osservare assolutamente anche i seguenti
punti:
G
Usare lʼapparecchio solo allʼinterno di locali e pro-
teggerlo dallʼacqua gocciolante e dagli spruzzi
dʼacqua, da alta umidità dellʼaria e dal calore (tem-
peratura dʼimpiego ammessa fra 0 e 40 °C).
G
Non depositare sullʼapparecchio dei contenitori
riempiti di liquidi, p. es. bicchieri.
G
Devʼessere garantita la libera circolazione dellʼaria
per dissipare il calore che viene prodotto allʼinterno
dellʼapparecchio. Non coprire in nessun modo le fes-
sure dʼaerazione (apertura bassreflex).
G
Non mettere in funzione lʼapparecchio e staccare
subito la spina rete se:
1. lʼapparecchio o il cavo rete presentano dei danni
visibili;
2. dopo una caduta o dopo eventi simili sussiste il
sospetto di un difetto;
3. lʼapparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad unʼofficina
competente.
10
colosa tensione di rete. Non inter-
venire mai personalmente al suo
interno. La manipolazione scor-
retta può provocare una scarica
elettrica pericolosa.
G
Il cavo rete, se danneggiato, deve essere sostituito
solo da un laboratorio specializzato
G
Staccare il cavo rete afferrando la spina, senza tirare
il cavo.
G
Per la pulizia usare solo un panno morbido, asciutto;
non impiegare in nessun caso prodotti chimici o
acqua.
G
Nel caso dʼuso improprio, di collegamenti sbagliati,
dʼimpiego scorretto o di riparazione non a regola
dʼarte dellʼapparecchio, non si assume nessuna
responsabilità per eventuali danni consequenziali a
persone o a cose e non si assume nessuna garan-
zia per lʼapparecchio.
Se si desidera eliminare lʼapparecchio defini-
tivamente, consegnarlo per lo smaltimento
ad unʼistituzione locale per il riciclaggio.
3 Possibilità dʼimpiego
Questa coppia di altoparlanti attivi di alta qualità à
adatta per applicazioni hifi, come sistema di monito-
raggio nel home-recording, per presentazioni AV,
come altoparlanti high-end per PC e per tutte le altre
applicazioni in ambienti minori dove è richiesta una
.
riproduzione del suono eccellente e particolareggiata.
Ogni cassa dispone di un altoparlante woofer/
midrange di 16 cm con membrana in fibra di vetro e di
un tweeter a cupola di 2,54 cm, ognuno comandato da
amplificatori finali separati. Gli altoparlanti sono a
schermatura magnetica. La parte degli acuti può
essere adattata, p. es. allʼacustica dellʼambiente, per
mezzo di una manopola.
Gli amplificatori sono equipaggiati con un limiter e
con circuiti di protezione contro cortocircuiti, surriscal-
damento e tensione continua alle uscite.

4 Collocamento e collegamento

Sistemare le casse su una base piana e orientarli in
direzione alle orecchie degli uditori. I tweeter dovreb-
bero trovarsi, se possibile, allʼaltezza dellʼorecchio.
Non posizionare le casse troppo vicine a pareti o
negli angoli per non falsificare la risposta in frequenza
e per non impedire la dissipazione di calore dellʼampli-
ficatore integrato.
Gli altoparlanti vengono consegnati con un rivesti-
mento tessile magnetico staccabile. Durante il tra-
sporto, fare attenzione che non si stacchi.
4.1 Collegare la sorgente di segnali
Per il collegamento di una sorgente di segnali con
livello Line (p. es. lettori CD, uscita mixer, uscita Line di
un computer) si può scegliere fra tre prese dʼuscita.
