Die Bedienoberfläche und Rückseite

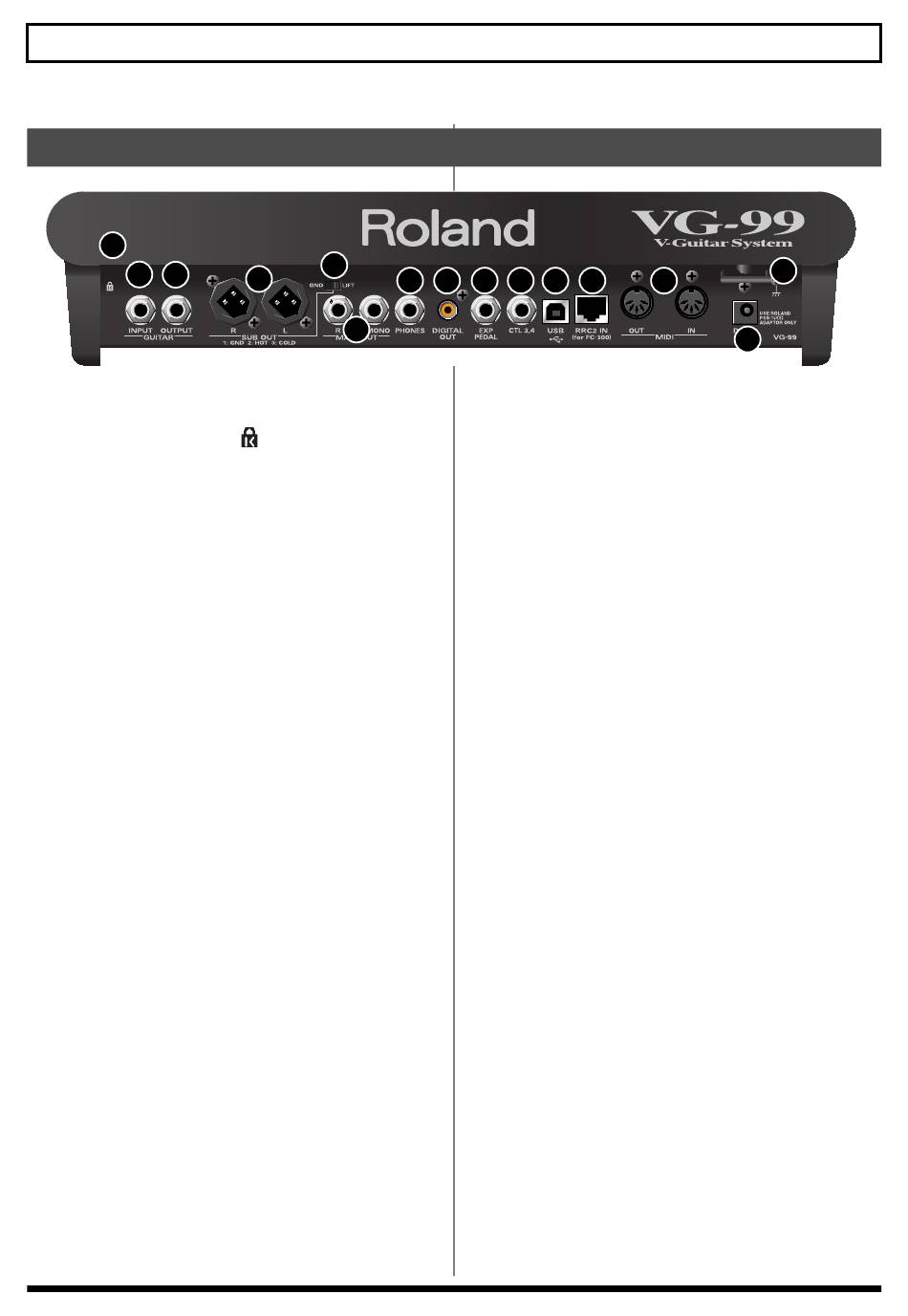

Die Rückseite
fig.00-030
1
2 3
1.
Diebstahlsicherung (
988
http://www.kensington.com/
2.
GUITAR INPUT-Buchse
Sie können hier eine E-Gitarre anschließen.
3.
GUITAR OUTPUT-Buchse
Hier wird der normale E-Gitarren Sound ausgegeben, der
über einen GK-3 Tonabnehmer gesendet wird. Der
unverfälschte Gitarrensound vom GUITAR INPUT wird hier
auch ausgegeben.
4.
SUB OUT-Anschluss L, R
Symmetrischer Ausgang mit XLR-Buchsen.
* Der SUB OUT L und R-Anschluss wird nicht von der OUTPUT
LEVEL-Regler Einstellung beeinflusst. Er hat einen fest
eingestellten Pegel. (+4 dBu).
5.
GND LIFT-Schalter
Benutzen Sie diesen Schalter, um die Erdung des SUB OUT-
Anschluss auszuschalten.
-Wenn eine Brummen auftritt, sollten Sie diesen Schalter
benutzen. Normalerweise ist er auf GND eingestellt.
6.
MAIN OUT-Buchsen L/MONO, R
Unsymmetrischer Ausgang mit Klinkenbuchsen zum
Anschluss an Verstärker, Mischpulte und ähnlichen Geräten.
7.
PHONES-Buchse
Kopfhörer-Anschluss.
8.
DIGITAL OUT-Anschluss
Ausgabe der VG-99 Sounds im Digitalformat. (S. 37) (S. 147)
9.
EXP PEDAL (EXPRESSION PEDAL)-Buchse
Anschluss eines optionalen Expression-Pedals (z.B. Roland
EV-5) . (S. 16)
* Das VG-99 ist so eingestellt, dass ein angeschlossenes Pedal
automatisch als Lautstärke-Pedal funktioniert.
14
5
4
7
6
)
8 9 10 11 12
10. CTL3,4 (CONTROL 3,4)-Buchse
Ein optionaler Fußschalter (z.B. FS-6) kann hier angeschlossen
wreden. (S. 16)
* Die Funktion Patch up/down ist hierfür automatisch eingestellt.
11. USB-Anschluss
Mit einem USB-Kabel kann das VG-99 zum Datenaustausch
an einen Computer angeschlossen werden. (S. 71)
12. RRC2 IN-Anschluss
Anschluss für den FC-300 (optional).
Der FC-300 wird hierüber mit Strom versorgt und es werden
Daten in zwei Wegen ausgetauscht. (S. 52)
* Der RRC2 IN-Anschluss ist nur zur Benutzung für den FC-300
vorgesehen. Andere Geräte können hier nicht angeschlossen werden.
13. MIDI OUT, IN-Anschluss
Anschluss für ein externes MIDI-Gerät um Daten zu senden
und zu empfangen. (S. 58)
14. DC IN (Netzteil)-Buchse
Anschluss für das mitgelieferte Netzteil.
Um Schäden am Gerät zu vermeiden, verwenden Sie
ausschließlich das mitgelieferte Netzteil.
15. Zugentlastung für das Netzteil
Sichern Sie hier das Netzteil gegen unbeabsichtigtes
herausziehen. (S. 17)
* Wenn Sie das Netzteil herausziehen, während das VG-99 in Betrieb
ist, dann können Daten verloren gehen.
