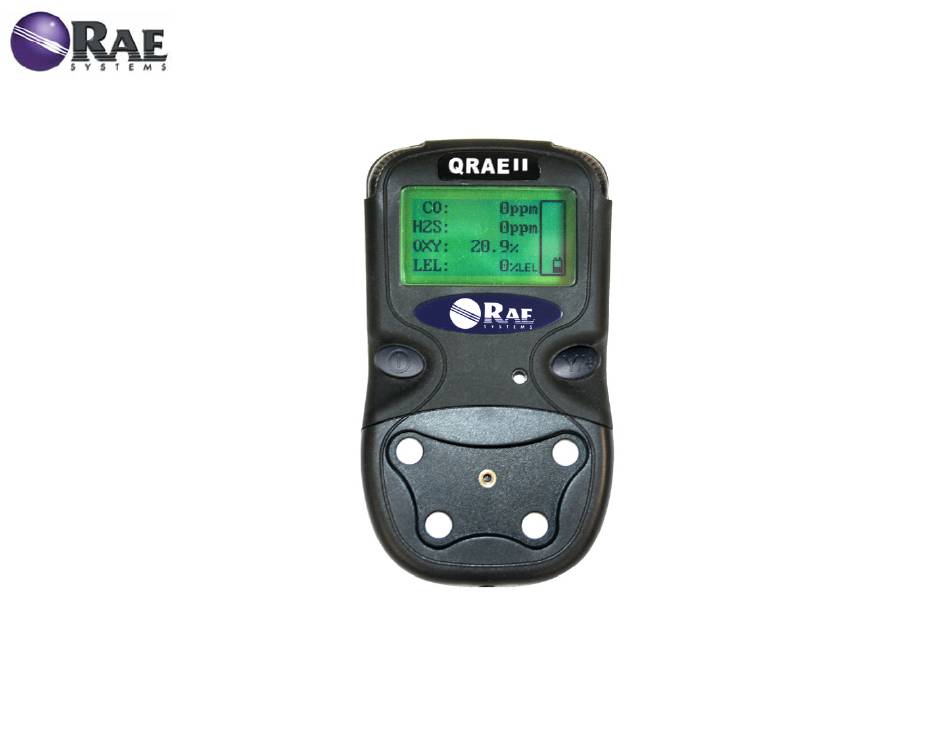

Rae QRAE II Kurzübersicht

Vorschau ausblenden Andere Handbücher für QRAE II:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
QRAE II – Kurzübersicht

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rae QRAE II

Inhaltszusammenfassung für Rae QRAE II

  • Seite 1 QRAE II – Kurzübersicht...
  • Seite 2 Vor der Bedienung oder Wartung unbedingt das Bedienungshandbuch lesen. Bei diesem Gerät wurde nur die Messfunktion des Sensors für brennbare Gase geprüft. Für ein neu erworbenes Gerät von RAE Systems sollte ein Funktionstest ausgeführt werden, indem der Sensor bzw. die Sensoren vor der ersten Inbetriebnahme und später vor jeder Verwendung bekannten Prüfgaskonzentrationen ausgesetzt werden.
  • Seite 3 • RAE Systems empfiehlt die Verwendung von RAE-Prüfgasflaschen mit einer Mischung aus 4 Gasen, bestehend aus 10 ppm H S, 50 ppm CO, 50 % UEG Methan und 18,5 % Sauerstoff. Rasch ansteigende Messwerte, gefolgt von absteigenden oder unregelmäßigen Messwerten, weisen möglicherweise auf eine Gaskonzentration oberhalb der Höchstwerte des Geräts hin.

  • Seite 5: Standardlieferumfang

    Achtung In dieser Kurzübersicht werden Informationen zum Betrieb von QRAE II bereitgestellt. Diese Kurzübersicht ist nicht als Ersatz für das Benutzerhandbuch zu verstehen. Das Benutzerhandbuch ist von allen Personen, die für Gebrauch, Wartung oder Pflege des Produkts verantwortlich sind, sorgfältig zu lesen. Das Produkt kann nur vorschriftsmäßig funktionieren, wenn es nach den...
  • Seite 6 Installation des Ladegeräts (Charging Cradle) Bevor Sie den Li-Ionen-Akku aufladen, müssen Sie das Ladegerät installieren. Der mitgelieferte Wechselstrom/Gleichstrom-Adapter kann weltweit verwendet werden. Er kann für den Bereich 100 VAC bis 240 VAC bei 50 Hz oder 60 Hz eingesetzt werden. Für den Adapter gibt es verschiedene Aufsätze zum Aufstecken. 1.

  • Seite 7: Aufladen Des Akkus

    6 Stunden. Einschalten des QRAE II Halten Sie die Taste [MODE] für 2 Sekunden gedrückt. Beim Einschalten schaltet der QRAE II gleichzeitig die Hintergrundbeleuchtung ein und aus, gibt einen einmaligen Signalton aus, leuchtet einmalig auf und sendet ein Vibrationssignal. Es wird eine Diagnose ausgeführt und die aktuellen Einstellungen werden angegeben.

  • Seite 8: Benutzeroberfläche

    Benutzeroberfläche Die Benutzeroberfläche des QRAE II besteht aus dem Display, LEDs, dem Alarmsignalgeber und zwei Tasten mit der Bezeichnung [MODE] und [Y/+]. Das LCD-Display bietet visuelles Feedback, das Zeit, Sensormodus, Batteriezustand und den Status für Datenprotokollierung aktivieren/deaktivieren umfasst. Symbole der LEDs Benutzeroberfläche...

  • Seite 9: Tägliche Verwendung

    Tägliche Verwendung Drücken Sie bei ausgeschaltetem QRAE II die Taste [MODE] und halten Sie sie gedrückt. Wenn das Display eingeschaltet ist, lassen Sie die Taste los. Der QRAE II wird nun im normalen Betriebsmodus (Normalmodus) ausgeführt. Hinweis: Weitere Informationen zum Normalmodus finden Sie im Benutzerhandbuch zu QRAE II.

  • Seite 10: Funktionstest Und Kalibrierung

    Funktionstest und Kalibrierung RAE Systems empfiehlt, vor der ersten Inbetriebnahme und später vor jeder Verwendung des QRAE II einen Funktionstest auszuführen. Bei einem Funktionstest wird laut Definition der Detektor kurze Zeit dem Prüfgas und den Sensoren ausgesetzt, um die Reaktion abzulesen und für jeden Sensor die niedrigste Alarmstufe auszulösen.
  • Seite 11 Siehe „Navigieren in den Untermenüs für die Kalibrierung“ auf Seite 8...
  • Seite 12 Navigieren in den Untermenüs für die Kalibrierung Die Untermenüs und Aktionen sind im folgenden Diagramm dargestellt:...
  • Seite 13 Mit dem QRAE II können automatische Kalibrierungen vorgenommen werden. Hinweis: Die Vorgehensweise für die Kalibrierung wird ausführlich im Abschnitt „Kalibrieren des QRAE II“ auf Seite 40 im Benutzerhandbuch zum QRAE II behandelt. 1. Platzieren Sie den 2. Ziehen Sie die 3.

  • Seite 14: Zero (Fresh Air) Calibration (Nullpunktkalibrierung Mit Frischluft)

    Vorsicht! Verwenden Sie den Kalibrierungsadapter nicht, während Sie eine Nullkalibrierung mit Frischluft durchführen. 1. Schalten Sie den QRAE II ein. 2. Drücken Sie die zwei Tasten und halten Sie sie gedrückt. 3. Drücken Sie im Menüpunkt „Calibrate Monitor“ (Detektor kalibrieren) die Taste [Y/+]. Auf der Anzeige wird Folgendes angezeigt: Fresh Air Calibration? (Frischluft kalibrieren) 4.

  • Seite 15: Multiple Sensor Calibration (Multisensorkalibrierung)

    Sie [MODE], bis Sie zum gewünschten Sensor gelangen. Drücken Sie dann [Y/+]. Wenn Sie alle zu kalibrierenden Sensoren ausgewählt haben, können Sie mit der Kalibrierung beginnen. 1. Schließen Sie den Kalibrierungsadapter an den QRAE II an. 2. Schließen Sie den Regler an die Prüfgasflasche an.
  • Seite 16 Anmerkungen __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________...

  • Seite 18: Technischer Support

    Telefon: +1 408.952.8200 Telefon: +1 408-952-8461 Fax: +1 408.952.8480 E-Mail: tech@raesystems.com In Notfällen außerhalb der regulären Zeiten: RAE Systems Europe Headquarters +1 408-952-8200 Option 8 wählen Ørestadsboulevard 69 DK-2300 København S (Copenhagen) Denmark Telefon: +45 8652 5155, 8:00 - 17:00 Uhr...
