BPT S.p.A.
30020 Cinto Caomaggiore
Venezia/Italy
CN/2
ISTRUZIONI PER
I
L'INSTALLAZIONE

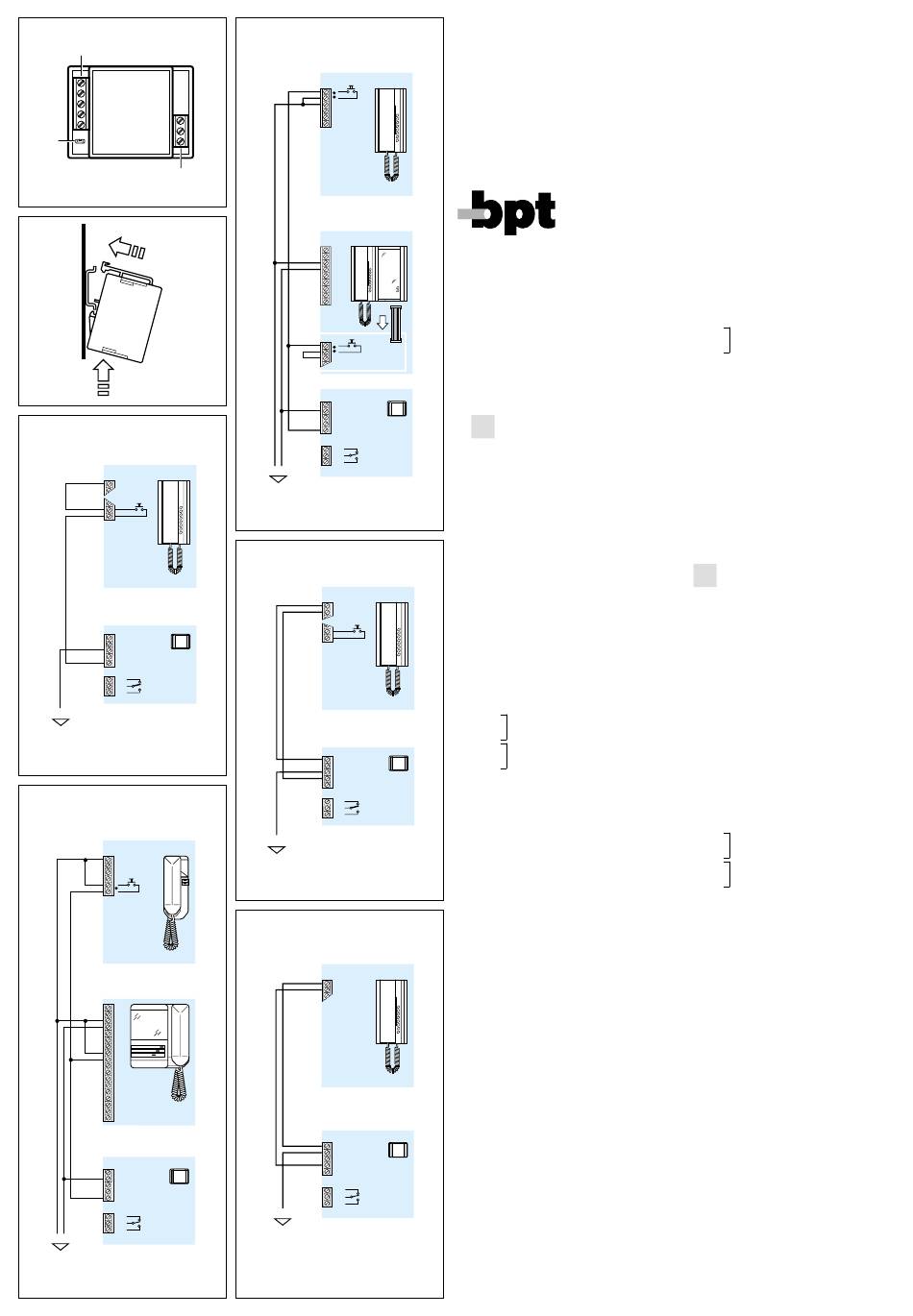

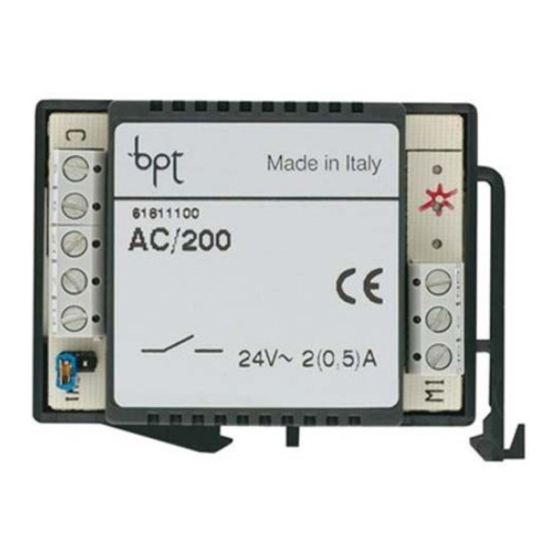

ADATTATORE DI CHIAMATA
AC/200
L'apparecchio può essere utilizzato
5
come relé adattatore per l'installazio-
ne, ad esempio, di segnalatori acu-
stici o luminosi addizionali.
Il relé, ad un contatto di scambio, è
attivato dal segnale di chiamata.
L'apparecchio va installato in prossi-
mità di un citofono, nel supporto da
parete VKP, inserito in una scatola
incasso da 3 moduli, oppure su
guida DIN (EN 50022) (fig. 2).
Funzione dei morsetti (fig. 1)
Morsettiera C
5 – alimentazione
6 + 14÷17,5 Vcc
5 – alimentazione
21 + 11÷14 Vcc o ca
7 ingresso segnale di chiamata
14 abilitazione
Morsettiera M1 (contatti relé)
NC normalmente chiuso
C comune
NO normalmente aperto
6
Ponticello SW1 (fig. 1)
Inserire questo ponticello quando
l'impianto prevede il centralino di
portineria EPA.
Schemi di collegamento
Fig. 3-4-5. Schemi di collegamento
comando luce scale, apriporta sup-
plementare, ecc. tramite il pulsante
ausiliario del derivato interno e l'a-
dattatore di chiamata AC/200.
Fig. 6-7-8. Schemi di collegamento
dell'adattatore di chiamata AC/200
come adattatore per l'installazione di
segnalatori acustici addizionali (es.
sirene, din-don, ecc.).
Caratteristiche tecniche
• Alimentazione: 14÷17,5 Vcc,
11÷14 Vcc o ca.
• Assorbimento: 15 mA max.
• Potere d'interruzione: 2 A, 24 V
(500 mA con carico induttivo).
• Massimo 5
secondo.
• Temperatura di funzionamento: da
0 °C a +35 °C.
7
• Dimensioni:60x44x16 mm (fig. 9).
RIPETITORE DI CHIAMATA
RC/200
L'apparecchio può essere utilizzato
quando è necessario udire il segna-
le di chiamata in un ambiente diver-
so da quello dove è installato il deri-
vato interno.
Il ripetitore riproduce, amplificando-
la, la stessa nota di chiamata del
derivato interno.
Installare l'apparecchio secondo le
indicazioni delle figure 10 e 11, col-
legandolo secondo gli schemi delle
figure 13, 14, o 15.
NOTA. Alla stessa linea di chiamata
possono essere collegati massimo 5
RC/200 e 2 derivati interni oppure 1
RC/200 e 3 derivati interni.
Funzione dei morsetti (fig. 12)
5 – alimentazione
6 + 11÷17,5 Vcc
7 ingresso chiamata
Caratteristiche tecniche
• Alimentazione: 11÷17,5 Vcc.
• Assorbimento: 110 mA max.
• Potenza: 93 dB alla distanza di 1
m.
• Temperatura di funzionamento: da
0 °C a +35 °C.
• Dimensioni: 95x95x41 mm.
GB INSTALLATION
INSTRUCTIONS
AC/200 CALL ADAPTER
This device can be used as a relay
adapter for the installation of devices
such as audio signals or auxiliary
lights.
The changeover contact relay is acti-
vated by the call signal.
The device must be installed near a
handset, in the VKP wall mounting, in
a 3-module embedding box or in a
DIN rail (EN 50022), figure 2.
Function of each terminal (fig. 1)
Terminal block C
5 – supply voltage
6 + 14÷17.5 V DC
5 – supply voltage
21 + 11÷14 V DC or AC
7 call signal input
14 enable
Terminal block M1 (relay contacts)
NC normally closed
common
C
NO normally open
SW1 jumper (fig. 1)
Connect this jumper when the
system is installed in conjunction
with an EPA porter switchboard.
Wiring diagrams
Fig. 3-4-5. Wiring diagrams for stair
light and supplementary door relea-
se, etc. controlled from auxiliary but-
ton on internal unit and AC/200 call
adapter.
Fig. 6-7-8. Wiring diagrams of
AC/200 cal adapter for installation of
additional acoustic signals (i.e.
commutazioni al
sirens, bells, etc.).
Technical features
• Supply voltage: 14÷17.5 V DC,
11÷14V DC or AC.
1
