TDV 03
AFFICHEUR ELECTRONIQUE DIGITAUX A
MICROPROCESSEUR
ELEKTRONISCHER MIKROPROZESSOR
GESTEUERTER DIGITALE ANZEIGEGERÄTE
INSTRUCTIONS POUR L'UTILISATION
BEDIENUNGSANLEITUNG
Vr. 01 (F - D) - cod.: ISTR 01039
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: ++39 0381 69871 - FAX: ++39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
INTRODUCTION: Ce manuel contient toutes les informations nécessaires
pour une installation correcte et les instructions pour l'utilisation et
l'entretien du produit, pour cela nous vous recommandons de lire
attentivement les instructions suivantes. Tout a été mis en œuvre pour la
réalisation de ce document, toutefois la Société TECNOLOGIC S.p.A. ne
peut s'assumer aucune responsabilité concernant son utilisation. C'est la
même chose pour toute personne ou Société concernée par la création de ce
manuel. Cette publication
TECNOLOGIC S.p.A. qui en interdit la reproduction et la divulgation,
même partielle, sans son autorisation préalable. La Société TECNOLOGIC
S.p.A. se réserve le droit d'apporter des modifications esthétiques et
fonctionnelles à tout moment et sans aucun préavis.
VORWORT: In der vorliegenden Anleitung sind alle Angaben enthalten,
die für eine einwandfreie Installation und Verwendung, sowie Wartung des
Produktes erforderlich sind. Daher wird empfohlen, die nachstehenden
Anleitungen aufmerksam zu lesen. Bei der Zusammenstellung dieser
Bedienungsanleitung wurde mit größter Sorgfalt vorgegangen. Trotzdem
kann die Firma Tecnologic S.p.A. für Schäden, die aus der Benutzung der
Bedienungsanleitung hervorgehen, keine Verantwortung übernehmen. Das
gleiche gilt für sämtliche Personen oder Gesellschaften, die an der
Zusammenstellung der Bedienungsanleitung beteiligt waren. Alle Rechte
der vorliegenden Unterlagen sind vorbehalten. Nachdruck auch
auszugsweise verboten,
TECNOLOGIC S.p.A. genehmigt. Tecnologic S.p.A. behält sich vor,
jederzeit ohne besondere Anzeige jene Änderungen vorzunehmen, die sie
als notwendig erachtet.
fait partie intégrante de la Société
soweit nicht ausdrücklich
TECNOLOGIC - TDV 03 USER MANUAL (F - D) - Vr. 01 - ISTR 01039 - PAG. 1
INDEX
1 DESCRIPTION GENERALE
1.1 PANNEAU FACE AVANT
1.2 CODIFICATION DE L'INSTRUMENT
2 DONNEES TECHNIQUES
3 INSTALLATION
4 PROGRAMMATION
4.1 PROGRAMMATION DES PARAMETRES
4.2 ETABLISSEMENT DES LIMITES D'ENTREE
5 DESCRIPTION DES PARAMETRES
5.1 TABLEAU DES PARAMETRES
6 PROBLEMES, ENTRETIEN ET GARANTIE
INHALT
1 ALLGEMEINE BESCHREIBUNG
1.1 BEDIENPULT
1.2 CODIERUNG DES GERÄTES
2 TECHNISCHE DATEN
3 INSTALLATION
4 PROGRAMMIERUNG
4.1 PROGRAMMIERUNG DER PARAMETER
4.2 EINSTELLUNG DER EINGANGSBEGRENZUNGEN
5 PARAMETERBESCHREIBUNG
5.1 TABELLE DER PARAMETER
6 STÖRUNGEN, WARTUNG UND GARANTIE
1 - DESCRIPTION GENERALE

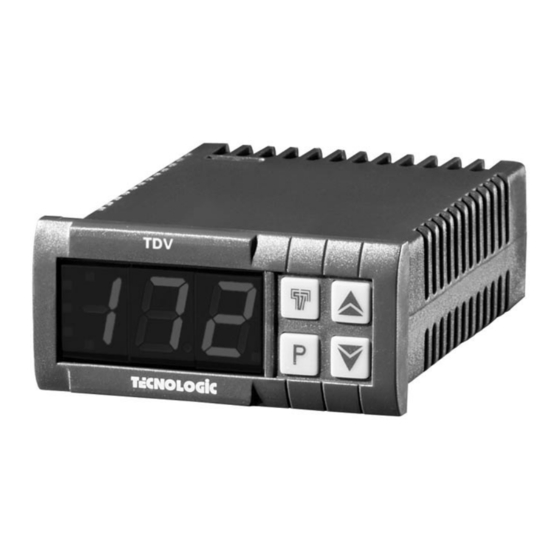

Le modèle TDV 03 est un afficheur programmable digital à
microprocesseur. La valeur de procédé est visualisé sur 3 display rouges.
L'instrument prévoit une entrée pour les sondes de températures du type
PTC (KTY 81), ou RTD (Pt 100 ou Ni100), ou Thermocouples (J, K, S) ou
pour les sondes de n'importe quel type ayant une sortie normalisée sur
courant ou sur tension 4..20mA, 0..20 mA ou 0..10 V.
-

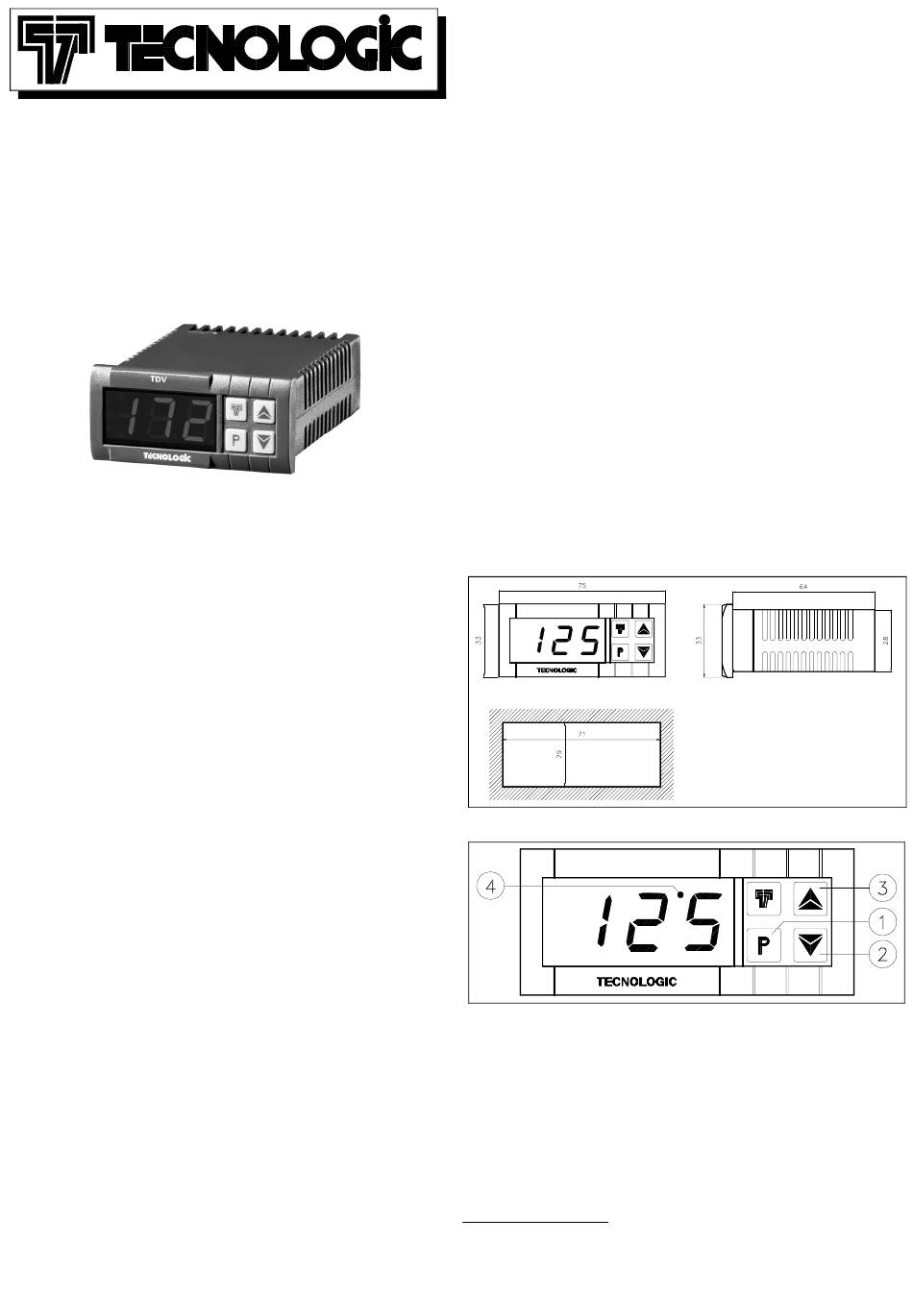

1.1 PANNEAU FACE AVANT
1 - Touche P : Utilisée pour la programmation des paramètres de
fonctionnement
2 - Touche DOWN : Utilisée pour la diminution des valeurs à programmer
ou pour la sélection des paramètres
3 - Touche UP : Utilisée pour l'augmentation des valeurs à programmer ou
pour la sélection des paramètres
4 - Led SET : Indique l'entrée en programmation des paramètres
(clignotant)
zuvor von 1.2 - CODIFICATION DE L'INSTRUMENT
TDV 03 a b cc
a = ALIMENTATION
F : 12 VAC/VDC
