Tecnologic THP 482 Bedienungsanleitung

THP 482
REGULATEUR ELECTRONIQUE
DIGITAL A MICROPROCESSEUR
ELEKTRONISCHER MIKROPROZESSOR
GESTEUERTER DIGITALREGLER
INSTRUCTIONS POUR L'UTILISATION
BEDIENUNGSANLEITUNG
Vr. 01 (F - D) - cod.: ISTR 01050
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: ++39 0381 69871 - FAX: ++39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
INTRODUCTION: Ce manuel contient toutes les informations nécessaires
pour une installation correcte et les instructions pour l'utilisation et
l'entretien du produit, pour cela nous vous recommandons de lire
attentivement les instructions suivantes. Tout a été mis en œuvre pour la
réalisation de ce document, toutefois la Société TECNOLOGIC S.p.A. ne
peut s'assumer aucune responsabilité concernant son utilisation. C'est la
même chose pour toute personne ou Société concernée par la création de ce
manuel. Cette publication
TECNOLOGIC S.p.A. qui en interdit la reproduction et la divulgation,
même partielle, sans son autorisation préalable. La Société TECNOLOGIC
S.p.A. se réserve le droit d'apporter des modifications esthétiques et
fonctionnelles à tout moment et sans aucun préavis.
VORWORT: In der vorliegenden Anleitung sind alle Angaben enthalten,
die für eine einwandfreie Installation und Verwendung, sowie Wartung des
Produktes erforderlich sind. Daher wird empfohlen, die nachstehenden
Anleitungen aufmerksam zu lesen. Bei der Zusammenstellung dieser
Bedienungsanleitung wurde mit größter Sorgfalt vorgegangen. Trotzdem
kann die Firma Tecnologic S.p.A. für Schäden, die aus der Benutzung der
Bedienungsanleitung hervorgehen, keine Verantwortung übernehmen. Das
gleiche gilt für sämtliche Personen oder Gesellschaften, die an der
Zusammenstellung der Bedienungsanleitung beteiligt waren. Alle Rechte
der vorliegenden Unterlagen sind vorbehalten. Nachdruck auch
auszugsweise verboten,
TECNOLOGIC S.p.A. genehmigt. Tecnologic S.p.A. behält sich vor,
jederzeit ohne besondere Anzeige jene Änderungen vorzunehmen, die sie
als notwendig erachtet.
fait partie intégrante de la Société
soweit nicht ausdrücklich
TECNOLOGIC - THP 482 USER MANUAL (F - D) - Vr. 01 - ISTR 01050 - PAG. 1
INDEX
1 DESCRIPTION GENERALE
1.1 PANNEAU FACE AVANT
1.2 CODIFICATION DE L'INSTRUMENT
2 DONNEES TECHNIQUES
3 INSTALLATION
4 FONCTIONNEMENT
4.1 CONFIGURATION ENTREE DE MESURE
4.2 REGULATEUR T.O.R.
4.3 REGULATEUR PID A ACTION UNIQUE
4.4 REGULATEUR PID A DOUBLE ACTION
4.5 FONCTION D'AUTOTUNING
4.6 SORTIES DE REGULATION ANALOGIQUES
4.7 FONCTIONNEMENT DES SORTIES D'ALARME
4.8 FONCTION ALARME DE HEATER BREAK
5 PROGRAMMATION
6 DESCRIPTION DES PARAMETRES
6.1 TABLEAU DES PARAMETRES
7 PROBLEMES, ENTRETIEN ET GARANTIE
INHALT
1 ALLGEMEINE BESCHREIBUNG
1.1 BEDIENPULT
1.2 CODIERUNG DES GERÄTES
2 TECHNISCHE DATEN
3 INSTALLATION
4 BETRIEB
4.1 KONFIGURIEREN DES MESSFÜHLEREINGANGS
4.2 EIN/AUS-REGELUNG
4.3 PID-REGELUNG MIT EINFACHER WIRKUNG
4.4 PID-REGELUNG MIT DOPPELTER WIRKUNG
4.5 AUTOTUNING-FUNKTION
4.6 ANALOGE STEUERUNGSAUSGÄNGE
4.7 BETRIEB DES ALARMAUSGANGS
4.8 FUNKTION DES HEATER BREAK ALARMS
5 PROGRAMMIERUNG
6 PARAMETERBESCHREIBUNG
6.1 TABELLE DER PARAMETER
7 STÖRUNGEN, WARTUNG UND GARANTIE
1 - DESCRIPTION GENERALE

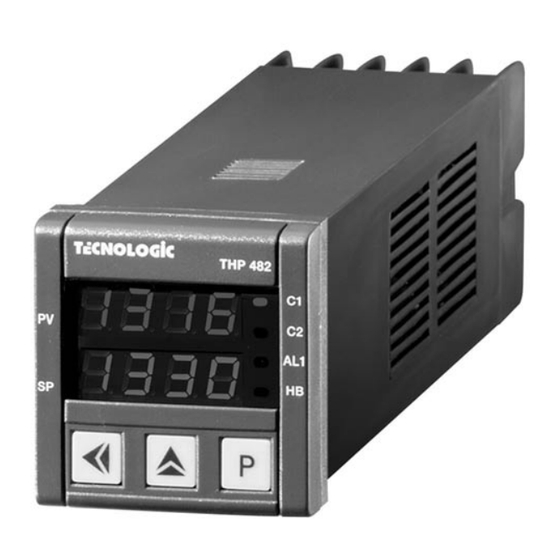

Le modèle THP 482 est un régulateur digital à microprocesseur "single
loop", avec réglage T.O.R. , PID à action unique, PID à double action
(directe et inverse) et avec fonction d'AUTOTUNING pour le réglage PID.
La valeur de procédé est visualisée sur 4 display rouges (PV) , la valeur de
Set sur 4 display verts (SP), tandis que l'état des sorties est signalé par 4
leds. L'instrument prévoit jusqu'à 2 sorties : 1 ou 2 sorties de réglage (C1,
C2), 1 sortie d'alarme (A1) et/ou d'alarme de Heater Break (HB), toutes à
relais, pour le pilotage de relais statiques (SSR) ou analogiques (pour C1,
C2). L'entrée peut être pour des sondes de température (Thermocouples J,
K, R, S, T et Thermorésistances Pt100) ou pour des signaux analogiques
normalisés (0/4..20 mA, 0/1..5 V, 0/2..10 V). L'instrument peut aussi avoir
une entrée pour le transformateur ampérométrique pour la fonction de
Heater Break.
