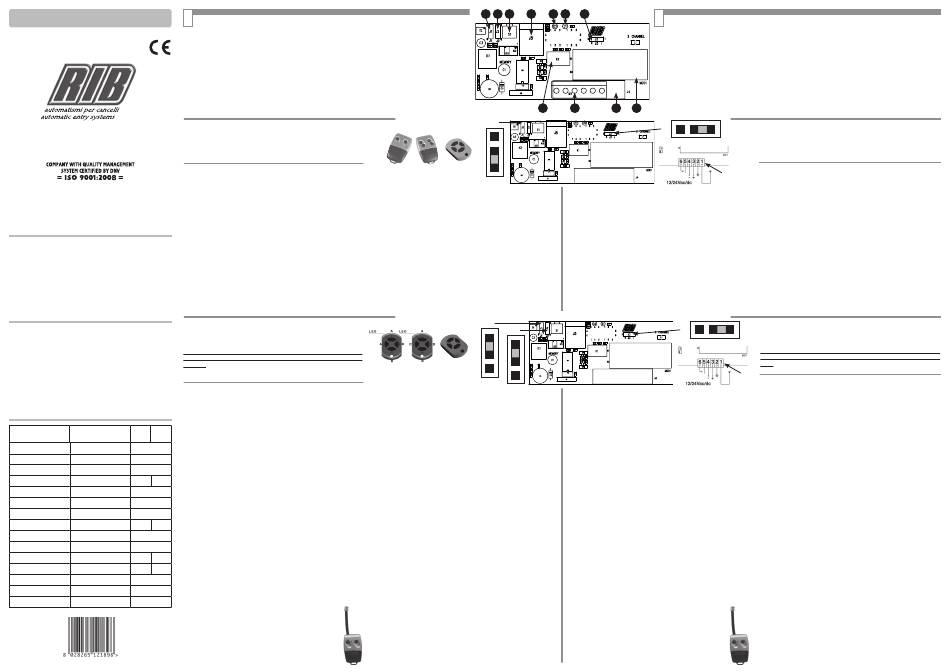

RX433-A MOON LITHIO 1CH
S1 - Pour mémoriser et effacer les codes des télécommandes
cod. ACG5071 - c/m cod. ACG5072
J1 - Pontet pour choisir si intervenir sur des télécommandes MOON ou LITHIO
J2 - Pontet pour la gestion du code fixe ou variable (ROLLING) avec télécommandes
J3 - Pontet utilisable pour effacer tous les codes des télécommandes (à l'exception du
J4 - Connecteur rapide pour branchement aux tableaux électroniques RIB
J5 - Connecteur pour branchement MASTER MOON (aussi bien pour TX LITHIO que pour
M1- 6 bornes d'alimentation à vis pour câblage à d'autres appareillages (modèle C/M)
D1 - DEL VERTE :
C
ONFIGURATION POUR LA PROGRAMMATION DES ÉMETTEURS
25014 CASTENEDOLO (BS) - ITALY - Via Matteotti, 162
MOON CLONE
Tel. +39.030.2135811 - Fax +39.030.21358279
Fermer le pontet J1 en position 0 pour activer le système de décodification MOON (fourni de série dans cette position).
www.ribind.it - ribind@ribind.it
Fermer le pontet J2 en position 1 (fourni de série dans cette position).
Vérifier que le pontet J3 soit en position 1 (fourni de série dans cette position).
PROCEDURE STANDARD DE MEMORISATION DES CODES SUR RADIO RECEPTEUR MONOCANAL MOON
- Brancher/insérer le récepteur sur le coffret en absence de courant.
- Brancher correctement l'antenne.
- Alimenter la centrale.
A l'allumage du récepteur, les leds vert et rouge s'allument pendant 1 seconde pour signaler la présence de
Le fabricant certifie en engageant sa seule responsabilité que les
l'alimentation.
produit est conforme aux Normes et Directives ci-dessous:
a - Si la mémoire sur le récepteur est vide (version standard), les leds vert et rouge D1 et D2 s'allument alternativement.
b - Si il y a déjà des codes dans la mémoire, les leds restent éteints (effectuer un effacement total - voir le paragraphe
Wir erklären unter unserer Verantwortung, daß dieses Produkt mit
"procédure d'effacement total des codes».
den folgenden Standards und den Richtlinien übereinstimmen:
1. Appuyer sur le petit bouton S1 à bord du récepteur => le led rouge s'active en clignotant pendant 10
1999/5/CE
secondes. Pendant ce temps, il suffit d'appuyer sur une des touches sur le transmetteur MOON pour
mémoriser le code.
a. Le récepteur, en plus du code, apprend aussi le canal que l'on veut utiliser. Il faut donc faire attention au bouton
ATTENTION
1° - LIRE ET SUIVRE TOUTES LES INSTRUCTIONS.
2° - Gardez les commandes de l'automatisme (boutons poussoirs,
b. Si aucun code n'est envoyé, après 10 secondes, le led rouge du récepteur s'éteint pour signaler la sortie de la
telecommande etc.) hors de la portée des enfants.
3° - Il faut donner les commandes d'un lieu, où on peut voir l'automatisme.
c. La mémorisation correcte du code est affichée par le led vert qui s'allume pendant 1 seconde.
4° - Il faut utiliser les émetteurs seulement si on voit le portail.
d. Après avoir appris le premier code/télécommande, le temps utile pour l'apprentissage se renouvelle de 10 autres
5° - Ce manuel d'instruction est adresse seulement au personnel
specialisé.
2. Pour terminer la procédure d'apprentissage des codes, il suffit de laisser passer 10 secondes jusqu'à l'extinction du
L'enterprise RIB n'accepte aucune responsabilité pour des dommages
led rouge. En alternative, il est possible d'appuyer pendant un instant sur le petit bouton à bord du récepteur et dans
eventuels provoqués par le manque d'observation lors de l'installation des
ce cas aussi, le led rouge s'éteint pour signaler la fin de la procédure de mémorisation.
normes de securité actuellement en vigueur.
C
ONFIGURATION POUR LA RÉCEPTION DES ÉMETTEURS
ACHTUNG
Fermer le pontet J1 en position 1 pour activer le système de décodification LITHIO.
1° - LESEN UND BEFOLGEN SIE AUFMERKSAM ALLE ANWEISUNGEN.
Fermer le pontet J2 en position 1 CODE FIXE "FIXED CODE" (fourni de série dans cette position).
2° - Bewahren Sie die Geräte für die automatische Steuerung (Drucktaster,
Si l'on souhaite utiliser le système CODE VARIABLE "ROLLING CODE", fermer le pontet J2 en position 0.
Funksender, u.s.w.) an einem für Kinder unzugänglichen Platz auf.
ATTENTION : en activant le fonctionnement avec CODE VARIABLE "ROLLING CODE", les télécommandes
3° - Die Betätigung der automatischen Steuerungs soll nur ausgeführt
LITHIO CLONE ne fonctionnent pas. Seules les télécommandes LITHIO 2CH ou 4CH pourront fonctionner
werden wenn die automatische Anlage sichtbar ist.
correctement.
4° - Die Funksender nur inn den Fällen benützen wenn die automatische
Vérifier que le pontet J3 soit en position 1 (fourni de série dans cette position).
Anlage sichtbar ist.
5° - Diese Montageanweisung kann ausschließlich von der Fachleuten
PROCEDURE STANDARD DE MEMORISATION DES CODES SUR RADIO RECEPTEUR MONOCANAL LITHIO
gebraucht werden.
- Brancher/insérer le récepteur sur le coffret en absence de courant.
Die Firma RIB haftet nicht für eventuelle Schäden, die bei der Installation
- Brancher correctement l'antenne.
durch Nichtbeachtung der zur Zeit gültigen Sicherheitsvorschriften
- Alimenter la centrale.
A l'allumage du récepteur, les leds vert et rouge s'allument pendant 1 sec. signalant la présence du courant.
entstanden sind.
a - Si la mémoire sur le récepteur est vide (standard), les leds vert et rouge s'allument en alternance.
b - Si il y a des codes dans la mémoire, les leds restent éteints (exécuter un effacement complet comme décrit au paragraphe
CARACTERISTIQUES
TECHNISCHE
433-A
433-A
"procédure d'effacement complet des codes").
TECHNIQUES
EIGENSCHAFTEN
MOON
LITHIO
1. En appuyant sur le petit bouton S1 à bord du récepteur => le led rouge s'active en clignotant pendant 10 secondes.
Durant ce temps il suffit d'appuyer sur une des touches du transmetteur LITHIO 2CH ou 4CH pour mémoriser le code.
CODES MÉMORISÉS
ZU SPEICHERNDE CODES
800 max.
a. le récepteur, en plus du code, apprend aussi le canal que l'on veut utiliser. Faire donc attention au bouton de la
FREQUENCE RECEPTION
EMPFANGSFREQUENZ
433,92 MHz
b. Si aucun code n'est envoyé, après 10 secondes, le led rouge du récepteur s'éteint en signalant la sortie de la procédure de
IMPEDANCE D'ENTREE
EINGANGSIMPEDANZ
52 ohm
c. La mémorisation correcte du code est visualisée par le led vert qui s'allume pendant une seconde.
SENSIBILITE
EMPFINDLICHKEIT
>2,24µV >0.3µV
d. Après avoir appris le premier code, le temps utile pour l'apprentissage se renouvelle et il est possible de mémoriser d'autres
ALIMENTATION
VERSORGUNG
11÷30 Vac/dc
2. Pour terminer la procédure d'apprentissage des codes, il suffit de laisser passer 10 secondes jusqu'à l'extinction du led
CONSOMMATION REPOS
AUFNAHME IM RUHEZUSTAND
20 mA
rouge. En alternative, vous pouvez aussi appuyer pendant un instant sur le petit bouton à bord du récepteur et dans ce cas
aussi le led rouge s'éteint pour signaler la fin de la procédure de mémorisation.
40 mA
CONSOMMATION CH ACTIF
AUFNAHME MIT AKTIVEM CH
Avec les leds éteints, le récepteur est prêt à la réception des codes mémorisés. Appuyer sur la touche d'une télécommande
mémorisée precédemment le led vert sur le récepteur s'allume pendant un instant signalant la reconnaissance d'un code valide.
DIGITAL KEELOQ
DECODAGE
DECODIERUNG
Au même instant le relais à bord du récepteur s'active en fermant le contact qui commande l'automation.
1
Nota: Si en appuyant sur une touche de la télécommande le led rouge s'allume pendant un instant, ceci signifie que la touche
NOMBRE DE CANAUX
KANALANZAHL
CONTACT RELAIS
RELAISKONTAKT
0,5A 125V
PROCEDURE D'EFFACEMENT TOTAL DES CODES
TEMPS D'EXCITATION
ANZUGZEIT
300 ms <100 ms
1. Fermer le pontet J3 en position 0, appuyer puis relâcher la touche sur le récepteur.
La confirmation que l'effacement total a été effectué est donnée par l'allumage du led rouge après 5 secondes qui reste ensuite
TEMPS DE DESEXCITATION ABFALLZEIT
300 ms <100 ms
éteint.
2. En déplaçant le pontet J3 en position 1, les DEL verte et rouge clignotent alternativement pour signaler l'état de mémoire
TEMPERATURE DE TRAVAIL BETRIEBSTEMPERATUR
-10 ÷ +55°C
vide.
DIMENSIONS
ABMESSUNGEN
96x43x20
Note: Le Jumper J3 durant le fonctionnement normal doit rester en position 1.
POIDS MAXIMUN
GEWICHT
28÷36 g
SIGNALISATION MEMOIRE SATUREE
Si en appuyant sur le petit bouton S1, le led vert clignote 6 fois, ce veut dire que la mémoire est pleine (max
800 codes).
PROCEDURE D'INSERTION CLEF D'ACCES AVEC MASTER MOON (FIDELISATION) OPTIONELLE code
ACG6091 (AUSSI BIEN POUR TX LITHIO QUE POUR MOON)
MASTER MOON est un dispositif que l'installateur peut utiliser pour insérer sa "clé" d'accès personnelle dans
le récepteur.
Une fois cette clé insérée, le petit bouton S1 sur le récepteur viene disabilitato et lui seul pourra agir sur le
récepteur pour ajouter/enlever des télécommandes.
CVA1911 - 15012014 - Rev. 01
S
CHÉMA DES COMPOSANTS
- un seul clignotement le code reçu durant le fonctionnement normal est correct
- clignotement alterné avec DEL rouge, aucun code n'est en mémoire
D2 - DEL ROUGE:
LITHIO
- clignotement pendant 10 secondes, la procédure de programmation des codes est
en cours
code de fidélisation qui ne peut pas être enlevé s'il a été saisi par l'installateur)
- un seul clignotement, réception d'un code non présent en mémoire
- allumée pendant 5 secondes, le code de fidélisation n'est pas correct (si le
récepteur est configuré LITHIO)
MOON) ou MEMORY BOX (uniquement en mode LITHIO)
- clignotement alterné avec DEL verte, aucun code n'est en mémoire
K1 - Relais K1 => avec contact normalement ouvert; il reste actif pendant 0,5 en présence
d'un code valable A-B-C ou D
- un seul clignotement, le code a été mémorisé durant la phase de programmation
MOD1 - Module de réception blindé superhétérodyne
MOON
ET
de la télécommande sur lequel on appuie durant la procédure d'apprentissage des codes parce que ce sera
celui-ci qui par la suite activera le système.
procédure de programmation. Les leds vert et rouge clignotent alternativement pour signaler l'absence de codes
en mémoire.
secondes et il est possible de mémoriser d'autres codes/télécommandes.
LITHIO
LITHIO CLONE
ET
télécommande sur lequel on appuie durant la procédure d'apprentissage des codes parce que ce sera celui qui ensuite
activera le système.
programmation. Les leds vert et rouge clignotent alternativement en signalant l'absence de codes en mémoire.
codes.
"code" n'est pas présente en mémoire et que vous devez donc exécuter la procédure de mémorisation à partir du point 1.
J1
J2
S1
J5
D2
K1
J1
1
MOON 433
MOON CLONE
0
FONCTIONNEMENT
Lorsque les leds sont éteints, le récepteur est prêt à la réception des codes mémorisés. Appuyer sur la touche d'une
télécommande mémorisée précédemment. Le led vert D1 sur le récepteur s'allume pendant un instant pour signaler la
reconnaissance d'un code valable. Au même instant, le relais K1 à bord du récepteur s'active en fermant le contact qui
commande l'automation.
Note: Si en appuyant sur une touche de la télécommande, le led rouge D2 s'allume pendant un instant, cela signifie
que la touche/code n'est pas présente en mémoire et qu'il faut donc effectuer la procédure de mémorisation à
partir du point 1.
PROCEDURE D'EFFACEMENT TOTAL DES CODES
1. Fermer le pontet J3 en position 0, appuyer puis relâcher la touche sur le récepteur.
La confirmation que l'effacement total a été effectué est donnée par l'allumage du led rouge après 5 secondes qui
reste ensuite éteint.
2. En déplaçant le pontet J3 en position 1, les DEL verte et rouge clignotent alternativement pour signaler l'état de
mémoire vide.
Note: Le Jumper J3 durant le fonctionnement normal doit rester en position 1.
SIGNALISATION MEMOIRE SATUREE
Si en appuyant sur le petit bouton S1, le led vert clignote 6 fois, ce veut dire que la mémoire est pleine (max 800 codes).
J1
J2
1
1
LITHIO
LITHIO
LITHIO
2CH
4CH
CLONE
0
0
N.B.: Au cas où vous décidiez de varier de façon répétitive le code de fidélisation sur différentes installations, il est important que
vous le transcriviez chaque fois pour pouvoir le réutiliser dans un second moment. Une fois le code de fidélisation inséré
dans le récepteur, son petit bouton devient inefficace et il devient impossible d'accéder aux procédures de mémorisation ou
effacement du récepteur !!
Cette procédure peut être exécutée avant/durant/après qu'aient été enregistrés les codes des télécommandes à l'intérieur du
récepteur.
1. Après avoir installé le récepteur et raccordé l'antenne, prendre le MASTER MOON. Ouvrir la porte et agir sur ses 10
microinterrupteurs pour programmer votre code de fidélisation (1024 combinaisons possibles).
2. Insérer le connecteur du MASTER MOON dans le connecteur femelle J5 du récepteur. Le led du MASTER MOON
s'allume signalant qu'il est alimenté correctement par le récepteur (MASTER MOON N'A PAS BESOIN DE PILES !).
3. Appuyer sur le petit bouton sur le récepteur. Le led rouge du récepteur commence à clignoter pendant 10 secondes.
Pendant ce temps il suffit d'appuyer sur une des touches du MASTER MOON pour mémoriser le code de fidélisation. La
mémorisation correcte du code de fidélisation est signalée par l'allumage pendant une seconde du led vert à bord du récepteur.
Note: A partir de ce moment, le récepteur est fidélisé et il n'est plus possible d'utiliser le petit bouton à bord du récepteur pour
exécuter des mémorisations ou des effacements de codes; pour pouvoir exécuter ces fonctions il est obligatoire d'utiliser le
transmetteur MASTER MOON avec le code correct.
PROCEDURE DE MEMORISATION DES CODES AVEC MASTER MOON.
1. En même temps que la mémorisation du code de fidélisation le récepteur s'active à mémoriser les nouvelles télécommandes.
Le led rouge clignotera pendant 10 secondes et durant ce temps, il sera possible de mémoriser les nouvelles télécommandes.
2. Pour ajouter dans un second temps, d'autres télécommandes LITHIO ou MOON, brancher le MASTER MOON au récepteur.
Appuyer sur le MASTER MOON (correctement codifié), activer la mémorisation. Le led rouge clignotera pendant 10 secondes
et durant ce temps il sera possible de mémoriser de nouvelles télécommandes.
Notes: - Si le temps de 10 secondes est échu, pour exécuter d'autres mémorisations de codes, il suffit de réappuyer sur une des
deux touches du MASTER MOON pour faire partir un nouveau cycle de 10 secondes.
- Les procédures de mémorisation de code restent invariées. La seule obligation est que pour entrer en procédure il faut
brancher le Master Moon, et donc à l'aide d'une des deux touches habiliter le récepteur.
- Si aucun code n'est envoyé par le MASTER MOON, après 10 secondes le led rouge s'éteint, donc le récepteur sort
de la procédure de programmation, et les leds vert et rouge clignotent en alternance signalant l'absence de codes en
mémoire.
- Si dans le récepteur que l'on veut fidéliser, il y a des codes mémorisés précédememnt, ceux-ci restent en mémoire.
- Si un second installateur, avec Master Moon tente de fidéliser un récepteur déjà fidélisé, le seul effet sera l'allumage du
led rouge fixe pendant 5 secondes, qui signale que le récepteur est déjà fidélisé. Les codes présents dans le récepteur
ne seront de toute façon pas altérés ou modifiés.
PROCEDURE D'EFFACEMENT COMPLET DES CODES AVEC MASTER MOON
1. Raccorder le MASTER MOON au connecteur du récepteur (vérifier que le code de fidélisation sur le MASTER MOON soit
correct).
2. Fermer le jumper J3 en position 0 sur le récepteur et appuyer pendant un instant sur une des 2 touches du MASTER MOON.
La confirmation de l'effacement complet des codes est donnée par l'allumage du led rouge après 5 secondes qui ensuite reste
éteint.
3. En déplaçant le pontet J3 en position 1, les DEL verte et rouge clignotent alternativement pour signaler l'état de mémoire vide.
Note: Il code de fidelisation ne peut être jamais rayé !
D1
J3
D
L
AYOUT DER BAUTEILE
S1 - Zum Speichern und Löschen der Kodes der Fernbedingungen
J1 - Drahtbrücke, um zu wählen, ob Fernbedienungen MOON oder LITHIO betrieben werden
sollen
J2 - Drahtbrücke zum Betrieb des festen oder variablen Kodes (ROLLING) mit
Fernbedienungen LITHIO
J3 - Drahtbrücke, die benutzt werden kann, um alle Kodes der Fernbedienungen zu löschen
(mit Ausnahme des Kundenbindungskodes, der, wenn er vom Installateur eingegeben
wurde, nicht entfernt werden kann)
J4 - Schnellverbinder zum Anschluss an die elektronischen Tafeln RIB
J5 - Verbinder zum Anschluss MASTER MOON (sowohl zur Benutzung von TX LITHIO als
auch MOON) oder MEMORY BOX (nur in Modus LITHIO)
M1- 6 Schraubklemmen zur Verkabelung mit anderen Geräten (Modell C/M)
D1 - GRÜNE LED:
M1
J4
MOD1
- Wenn sie nur einmal aufblinkt, zeigt sie an, dass während der Lernphase der Kode
J3
0
1
M1
STANDARD PROZEDUR FÜR DIE SPEICHERUNG DER KODE AUF EINZELKANAL RADIO EMPFÄNGER MOON
- Den Empfänger mit der Steuerstation bei Nichtvorhandensein der Spannung verbinden.
- Die Antenne korrekt anschließen.
- Speisung Steuerstation.
Bei Einschaltung des Empfängers erleuchten die Led grün und rot eine Sekunde lang und signalisieren damit, dass
die Speisung vorhanden ist.
a - Wenn die Speicherungseingaben auf dem Empfänger leer sind (Standard Version), schalten sich die Led D1 und
D2 grün und rot ein und erleuchten wechselweise.
b - Sind schon Kode gespeichert, bleiben die Led ausgeschaltet (eine totale Löschung ausführen – siehe dazu
Beschreibung unter Punkt „Prozedur Kode Totallöschung").
1. Die kleine Schalttaste S1 am Empfänger drücken => Led rot aktiviert sich und blinkt 10 Sekunden lang.
Während dieser Zeit genügt es, eine der Tasten auf dem Übertragungssender MOON zu drücken, um den
Kode zu speichern.
a. Der Empfänger ist in der Lage außer dem Kode, auch den Sendekanal zu erkennen, den man in Anspruch
nehmen will. Es muss daher darauf geachtet werden, welche Taste während der Kode Eingabe-Prozedur
gedrückt wird, weil durch dieselbe das System künftig aktiviert wird.
b. Wird kein Kode gesendet, erlöscht nach 10 Sekunden Led rot auf dem Empfänger, und signalisiert damit den
Abgang der Programmierungsprozedur. Led grün und Led rot blinken wechselweise und signalisieren damit,
dass keine Kode aufgenommen und gespeichert sind.
c. Die korrekte Eingabespeicherung des Kodes wird durch Led grün visualisiert, indem sich dieses eine Sekunde
lang einschaltet.
J3
0
1
STANDARD PROZEDUR FÜR DIE SPEICHERUNG DER KODE AUF EINZELKANAL RADIO EMPFÄNGER LITHIO
- Den Empfänger mit der Steuerstation bei Nichtvorhandensein der Spannung verbinden.
- Die Antenne korrekt anschließen.
- Speisung Steuerstation.
Bei Einschaltung des Empfängers, leuchten die Leds grün und rot für 1 Sekunde und signalisieren damit das Vorhandensein der
Netzversorgung.
a - Ist die Speicherung auf dem Empfänger leer (Standard), leuchten die Leds grün und rot wechselweise.
b - Sind Kode gespeichert, bleiben die Leds ausgeschaltet (eine totale Löschung vornehmen, wie in Paragraf "Prozedur zur totalen Kode
Löschung").
1. Drückt man die Kleintaste am Rand des Empfängers, wird Led rot aktiv und blinkt 10 Sekunden lang. Für die Speicherung
der Kode genügt es nun, eine der Tasten auf der Sendestation LITHIO 2CH oder 4CH zu drücken.
a. Der Empfänger, außer dem einzugebenden Kode, nimmt auch den Kanal wahr, den man zu benutzen vorhat. Man soll also bitte
beachten welchen Knopf man auf der Fernsteuerung für die Kode Eingabeprozedur drückt, denn derselbe wird im folgenden auch
das System aktivieren.
b. Wenn keine Kode Eingabe erfolgt, erlöscht das rote Led des Empfängers nach 10 Sekunden und signalisiert somit den Abgang
der Programmierungsprozedur. Die Leds grün und rot blinken wechselweise und signalisieren das Nichtvorhandensein von
gespeicherten Kodes.
c. Die korrekte Kode Speicherung wird mit Led grün ersichtlich, dieses erleuchtet eine Sekunde lang.
d. Nach Eingabe des ersten Kodes, erneuert und wiederholt sich die Eingabezeit. Andere Kode können gespeichert werden..
2. Für die Abschlussprozedur der Kode Eingabe genügt es 10 Sekunden zu warten, bis Led rot erlöscht. Als Alternative kann ein
Knopf seitlich des Empfängers gedrückt werden, auch in diesem Fall erlöscht das rote Ledlicht und signalisiert somit die erfolgte
und abgeschlossene Speicherung.
Bei Nichtleuchten der Leds ist der Empfänger für die gespeicherte Kodeaufnahme bereit. Taste einer gespeicherten Fernsteuerung
drücken, leuchtet das grüne Led auf dem Empfängerf für einen Moment, und signalisiert somit die Erkennung eines gültigen Kodes.
Im gleichen Moment aktiviert sich das Relais, das sich am Rand des Empfängers befindet, schließt den Kontakt, der die Automation
befiehlt.
Zu beachten: Wird eine Fernsteuertaste gedrückt und leuchtet Led rot für einen Moment auf, heißt das, dass Taste „Kode" nicht
gespeichert ist, also muss die Speicherungsprozedur wie in Punkt 1 beschrieben, vorgenommen werden.
PROZEDUR FÜR DIE TOTALE LÖSCHUNG DER KODE
1. Den Jumper J3 in Position 0 schließen, den Knopf an Bord des Empfängers drücken und loslassen. Die Bestätigung der
erfolgten Total-Löschung der Kode wird durch Einschaltung von Led rot, nach 5 Sekunden lang erleuchtet gegeben, Danach erlöscht
das Signallicht und bleibt ausgeschaltet.
2. Wenn der Jumper J3 auf Position 1 gebracht wird, beginnen die grüne und die rote LED abwechselnd zu blinken und zeigen damit
den leeren Speicherstatus an.
Zu bemerken: Der Jumper J3 muss während der normalen Funktionierung in Position 1 bleiben.
SIGNALISIERUNG VON VOLLER UND GESÄTTIGTER SPEICHERUNG
Wenn beim Drücken der Kleintaste S1 das Led grün 6 mal blinkt, wird damit die volle Speicherung signalisiert (max
800 Kode).
EINGABE PROZEDUR SCHLÜSSEL ZUGANG MIT MASTER MOON OPTIONAL Kode ACG6091 (SOWOHL
ZUR BENUTZUNG VON TX LITHIO ALS AUCH MOON)
MASTER MOON ist eine Vorrichtung, die der Installateur benutzen kann, das Einsetzen seines „Schlüssels",
ermöglicht nur ihm den Zugang zum Empfänger.
Erfolgt der Zugang mit diesem "Schlüssel", wird der Drücker S1 auf dem Empfänger ausgeschaltet und nur mit
gespeichert wurde
- Wenn sie nur einmal aufblinkt, zeigt sie an, dass der während des normalen Betriebs
empfangene Kode richtig ist
- Wenn sie abwechselnd mit der roten LED blinkt, ist kein Kode im Speicher vorhanden
D2 - ROTE LED:
- Wenn sie 10 Sekunden lang blinkt, zeigt sie an, dass die Lernprozedur der Kodes im
Gang ist
- Wenn sie nur einmal aufblinkt, zeigt sie den Empfang eines nicht im Speicher
vorhandenen Kodes an
- Wenn sie 5 Sekunden lang leuchtet, zeigt sie an, dass der Kundenbindungskode nicht
richtig ist (bei Konfiguration LITHIO des Empfängers)
- Wenn sie abwechselnd mit der grünen LED blinkt, ist kein Kode im Speicher vorhanden
K1 - Relais K1 => bei Ruhekontakt bleibt es angesichts eines gültigen Kodes A-B-C oder D
0,5s lang aktiv
MOD1 - Funkentstörtes Superheterodyn-Empfangsmodul
K
MOON
MOON CLONE
ONFIGURATION ZUR PROGRAMMIERUNG DER SENDER
UND
Den Jumper J1 in Position 0 schließen, um das Decodierungssystem MOON zu aktivieren (serienmäßig in dieser Position
geliefert).
Den Jumper J2 in Position 1 schließen (serienmäßig in dieser Position geliefert).
Kontrollieren, dass sich der Jumper J3 in Position 1 befindet (serienmäßig in dieser Position geliefert).
d. Nach Aufnahme des ersten Fernbedienungs-Kodes, erneuert sich die Aufnahme-Eingabezeit für weitere 10
Sekunden, während dieser Zeit können zusätzliche Fernbedienungs-Kode eingegeben und gespeichert werden.
2. Um die Kode Aufnahmeprozedur zu beenden, genügt es 10 Sekunden verlaufen zu lassen, bis Led rot erlöscht.
Alternativ kann die kleine Schalttaste auf dem Empfänger für einen kurzen Augenblick gedrückt werden, auch in
diesem Falle wird Led rot erlöschen, um den Endprozess der Eingabe-Speicherung zu signalisieren.
FUNKTIONIEREN
Mit den nicht aktiven und ausgeschalteten Led ist der Sendeempfänger für den Empfang der gespeicherten Kode
bereit. Die Taste einer vorher gespeicherten Fernbedienung drücken. Led grün D1 auf dem Empfänger wird sich für
einen kurzen Moment einschalten, und signalisiert damit das Wahrnehmen eines gültigen Kodes. Zugleich wird sich
Relais K1 auf dem Empfänger aktivieren und verschließt den Kontakt, der die Automation befiehlt.
Zu beachten: Wenn beim Drücken einer Taste auf der Fernbedienung Led rot D2 sich einen kurzen Moment
einschaltet und erleuchtet, heißt das, dass die Taste/Kode in der Speicherung nicht enthalten ist, deshalb muss die
Aufnahmeprozedur für die Eingabe und Speicherung erfolgen, aufgeführt in Punkt 1.
PROZEDUR FÜR DIE TOTALE LÖSCHUNG DER KODE
1. Den Jumper J3 in Position 0 schließen, den Knopf an Bord des Empfängers drücken und loslassen. Die
Bestätigung der erfolgten Total-Löschung der Kode wird durch Einschaltung von Led rot, nach 5 Sekunden lang
erleuchtet gegeben, Danach erlöscht das Signallicht und bleibt ausgeschaltet.
2. Wenn der Jumper J3 auf Position 1 gebracht wird, beginnen die grüne und die rote LED abwechselnd zu blinken
und zeigen damit den leeren Speicherstatus an.
Zu bemerken: Der Jumper J3 muss während der normalen Funktionierung in Position 1 bleiben.
SIGNALISIERUNG VON VOLLER UND GESÄTTIGTER SPEICHERUNG
Wenn beim Drücken der Kleintaste S1 das Led grün 6 mal blinkt, wird damit die volle Speicherung signalisiert (max
800 Kode).
K
LITHIO
LITHIO CLONE
ONFIGURATION ZUM EMPFANG DER SENDER
UND
Den Jumper J1 in Position 1 schließen, um das Decodierungssystem LITHIO zu aktivieren.
Den Jumper J2 in Position 1 FESTER CODE „FIXED CODE" schließen (serienmäßig in dieser Position geliefert).
Wenn das System VARIABLER CODE „ROLLING CODE" benutzt werden soll, den Jumper J2 in Position 0 schließen.
ACHTUNG: Wenn der Betrieb mit VARIABLEM CODE „ROLLING CODE" aktiviert wird, funktionieren die
Fernbedienungen LITHIO CLONE nicht. Nur die Fernbedienungen LITHIO 2CH oder 4CH können ordnungsgemäß
arbeiten.
Kontrollieren, dass sich der Jumper J3 in Position 1 befindet (serienmäßig in dieser Position geliefert).
M1
MASTER MOON kann nun auf dem Empfänger für Zugabe oder Abnahme agiert werden.
N.B.: Im Falle von wiederholten Veränderungen abgestimmter zugeordneter Kode, ist es wichtig diese von Mal zu Mal aufzuschreiben,
damit diese erneut verwendet werden können. Ist der abgestimmte Kode im Empfänger eingegeben, ist der Drücker nicht mehr
aktiv und es können daher keine Speicherungen oder Löschungen mehr am Empfänger vorgenommen werden!!
Diese Prozedur kann vor während oder nach Kode Registrierung für die Fernsteuerung im Innern des Empfängers vorgenommen
werden.
1. Nach Installation des Empfängers und Anschluss an die Antenne nimmt man den MASTER MOON. Öffnet man den Zugang und
agiert auf seine 10 Mikroschalter, dies erlaubt die Eingabe eines auf eigene Bedürfnisse abgestimmten und zugeordneten
Kode (möglich sind 1024 Kombinationen).
2. Den MASTER MOON Konnektor J5 in die Nut des Empfängers einstecken. Das Led vom MASTER MOON erleuchtet und
signalisiert die korrekte Empfänger Speisung (MASTER MOON BENUTZT KEINE BATTERIEN!).
3. Auf den Knopf des Empfängers drücken, rotes Led des Empfängers beginnt 10 Sekunden lang zu blinken. Während dieser
Zeit genügt es für die Speicherung des abgestimmten zugeordneten Kodes, einen der Tasten des Master Moon zu drücken. Die
korrekte Zuordnungs-Kode Speicherung wird von Led grün durch die Signalisierung am Rand des Empfänger, mit dem Aufleuchten
von 10 Sekunden gegeben.
Zu beachten: Von diesem Moment an ist der Empfänger angepasst eingestellt und es ist nun nicht mehr möglich, mittels des Drückers
am Rand des Empfängers Kode Speicherungen oder Löschungen einzugeben. Für die Ausübung dieser Funktionen ist
man verpflichtet den MASTER MOON Sender, mit korrektem Kode in Anspruch zu nehmen.
KODE SPEICHERUNGS PROZEDUR MIT MASTER MOON
1. Gleichzeitig zu der Speicherung des angepassten Zuordnungs-Kode aktiviert sich der Empfänger und speichert die neuen
Fernsteuerungen. Das rote Led blinkt 10 Sekunden lang, während dieser Zeit ist es möglich die neuen Fernsteuerungen zu speichern.
2. Für das Erweitern durch die Zugabe weiterer Fernsteuerungen LITHIO oder MOON, die in einem späterem Zeitpunkt erfolgen, wird
MASTER MOON an den Empfänger angeschlossen. Für die Aktivierung der Speicherung wird eine Taste auf dem korrekt installierten
MASTER MOON gedrückt. Das Led rot blinkt für eine Dauer von 10 Sekunden, dabei können die neu eingefügten Fernsteuerungen
gespeichert werden.
Zu beachten:
- Ist die Zeit von 10 Sekunden abgelaufen, genügt es für weitere Kode Eingaben und Speicherungen, einen de Tasten von Master
Moon zu drücken, um einen neuen 10 Sekunden Zyklus zu starten.
- Die Prozeduren für die Kode Speicherung bleiben invariant, einzig, für die Eingabe Prozedur ist die Verbindung mit Master Moon
notwendig, dann drückt man eine der zwei Tasten und habilitiert so den Empfänger.
- Wird von Master Moon kein Kode gesendet, erlöscht nach 10 Sekunden das rote Led, demzufolge verlässt der Empfänger die
Programm Prozedur, und die Leds grün und rot blinken wechselweise, und signalisieren damit, dass keine Speicherung vorhanden
ist.
- Wenn im Empfänger, den man abstimmen und zuordnen will, schon Kode vorgespeichert sind , bleiben diese in der Memoire.
- Wenn ein Zweit-Installateur mit Master Moon einen schon eingestellten abgestimmten Empfänger versucht neu einzustellen, ist
einzige Wirkung das fixe Leuchten von Led rot für 5 Sekunden, und signalisiert damit, dass der Empfänger schon abgestimmt
eingestellt ist Dabei werden jedoch keine schon vorhandene und eingegebene Kode verändert.
PROZEDUR FÜR DAS GESAMTKODE-LÖSCHEN MIT MASTER MOON
1. Den MASTER MOON mit dem Empfänger Konnektor verbinden (überprüfen, dass der Abstimmungs-Kode auf MASTER MOON
richtig ist)
2. Den Jumper J3 in Position 0 auf dem Empfänger schließen und einen Moment lang eine der zwei Tasten des Master Moon drücken.
Die Bestätigung der erfolgten Total Löschung der Kode wird durch das Erleuchten von Led rot nach 5 Sekunden gegeben, danach
erlöscht es.
3. Wenn der Jumper J3 auf Position 1 gebracht wird, beginnen die grüne und die rote LED abwechselnd zu blinken und zeigen damit
den leeren Speicherstatus an.
Zu beachten: Der abgestimmte Zuordnungs-Kode darf nie gelöscht werden.
