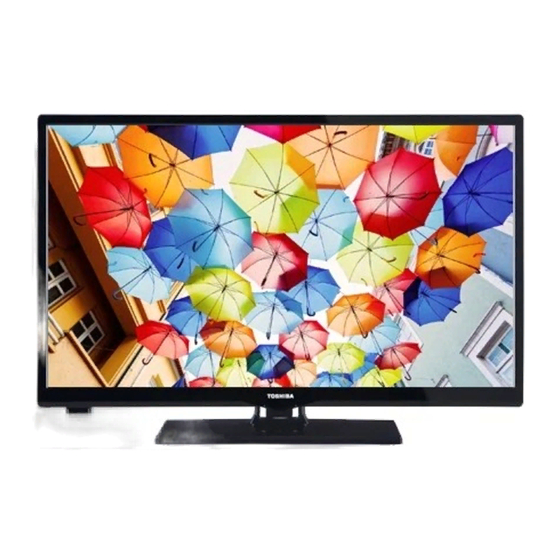

- Seite 1 BEDIENUNGSANLEITUNG TD-H24363 TD-H32363 TD-H43363 TD-H49363 Weitere Einzelheiten zur Installation, Funktionsweise und Steuerung finden Sie unter www.toshiba-om-business.net/manuals Informationen zu Gewährleistungen und Service finden Sie unter www.toshiba.eu/services FARB-TV-GERÄT MIT FERNBEDIENUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ........2 Bitte lesen Sie diese Anleitung vollständig vor der Installation oder Inbetriebnahme durch....2 Netzspannung ............3 Kennzeichnungen auf dem Gerät ......3 Zubehör im Lieferumfang ........6 TV-Bedientasten & Betrieb ........6 Einlegen der Batterien in die Fernbedienung ..6 Stromversorgung anschließen ....... -
Seite 3: Sicherheitsinformationen
Knoten in das Netzkabel, und binden Sie es nie Sicherheitsinformationen mit anderen Kabeln zusammen. Wenn es beschädigt ist, muss das Kabel ersetzt werden. Diese Arbeit darf VORSICHT ausschließlich durch eine qualifizierte Fachkraft STROMSCHLAGGEFAHR ausgeführt werden. NICHT ÖFFNEN • Setzen Sie das TV-Gerät möglichst keinen tropfenden oder spritzenden Flüssigkeiten aus, und stellen Sie VORSICHT: UM DAS RISIKO AUF EINEN ELEKTRISCHEN SCHOCK ZU REDUZIEREN, DEN DECKEL (ODER... -
Seite 4: Netzspannung
Netzspannung Das Gerät darf nur an einer Netzsteckdose mit 220- WARNUNG 240 V Wechselspannung und einer Frequenz von Batterien dürfen nicht verschluckt werden, es bes- 50 Hz betrieben werden. Stellen Sie sicher, dass der teht chemische Verätzungsgefahr. Fernseher oder dessen Ständer nicht dem Netzkabel Dieses Gerät bzw. - Seite 5 WARNHINWEISE ZUR WANDMONTAGE • Lesen Sie sich die Bedienungsanleitung durch, bevor Sie das Gerät an der Wand befestigen. • Das Set für Wandbefestigung ist optional. Sie können es bei Ihrem lokalen Händler kaufen, falls es nicht dem Gerät gekauft wurde. •...
- Seite 6 (Registrierung, Auswertung, Zulassung und Beschränkung von Chemikalien) ist am 1. Juni 2007 in Kraft getreten und gibt gestaffelte Fristen bis 2018 vor. Toshiba wird alle REACH-Anforderungen erfüllen und ist gemäß der REACH-Verordnung verpflichtet, unseren Kunden Informationen über das Vorhandensein von Stoffen in unseren Artikeln, die auf der Liste der unter diese Verordnung fallenden Stoffe stehen, zu liefern.
-
Seite 7: Zubehör Im Lieferumfang
Zubehör im Lieferumfang Einlegen der Batterien in die Fernbedienung • Fernbedienung • Entfernen Sie zuerst die kleine Schraube, mit der • Batterien: 2 x AAA die Batteriefachabdeckung auf der Rückseite der • Handbuch Fernbedienung gesichert ist. TV-Bedientasten & Betrieb • Nehmen Sie die Abdeckung ab. •... -
Seite 8: Stromversorgung Anschließen
Stromversorgung anschließen Mitteilung WICHTIG: Das Gerät ist nur für den Betrieb mit 220- VERWENDETE MARKENZEICHEN 240V Wechselspannung bei einer Frequenz von Die Bezeichnungen HDM und High-Definition 50 Hz ausgelegt. Geben Sie Ihrem Gerät nach dem Multimedia Interface, sowie das HDMI-Logo sind Auspacken genug Zeit, sich der Raumtemperatur der Markenzeichen oder eingetragene Markenzeichen Umgebung anzupassen, bevor Sie es einstecken. -
Seite 9: Technische Daten
Technische Daten PAL BG/DK/II’ TV-Übertragung SECAM BG/DK Empfangskanäle VHF (BAND I/III) - UHF (BAND U) - HYPERBAND Vollintegriertes Digital-/Kabel/Satelliten TV (DVB-T-C-S) Digitaler Empfang (DVB-T2, DVB-S2 kompatibel) Anzahl der 10 000 voreingestellten Kanäle Kanalanzeige Bildschirmanzeige RF-Antenneneingang 75 Ohm (nicht geregelt) Betriebsspannung 220-240V AC, 50Hz. -
Seite 10: Fernbedienung
Fernbedienung Standby: Schaltet das Fernsehgerät Ein / Aus Nummerntasten: Wechselt den Kanal, gibt eine Nummer oder einen Buchstaben in das Textfeld auf dem Bildschirm ein. Fernsehen Zeigt die TV-Kanäle Stummschaltung: Schaltet die Lautstärke des Fernsehgeräts ganz aus Lautstärke +/- Menü: Zeigt das TV-Menü Navigationstasten: Hilft durch Menüs, Inhalte usw. -
Seite 11: Erstinstallation
haben, wählen Sie diesen Antennentyp. Drücken Sie Erstinstallation OK um fortzufahren. Auf dem nächsten Bildschirm Nach dem Einschalten zum ersten Mal, erscheint das können Sie vier DiSEqC Optionen (sofern verfügbar) "Sprachauswahl"-Menü. Wählen Sie die gewünschte einstellen. Drücken Sie die OK-Taste, um den ersten Sprache und drücken Sie OK. -
Seite 12: Medien Abspielen Über Usb-Eingang
(*) LCN das Logische Kanalnummernsystem Menü Medienbrowser (Logical Channel Number system), dass verfügbare Sie können auf einer USB-Festplatte gespeicherte Übertragungskanäle in Übereinstimmung mit einer Foto-, Musik- und Videodateien wiedergeben, wenn erkennbaren Kanalnummernsequenz organisiert Sie diese an Ihr TV-Gerät anschließen. Schließen (wenn verfügbar). -
Seite 13: Cec Und Cec Rc Passthrough
CEC und CEC RC Passthrough Mit dieser Funktion lassen sich CEC-fähige Geräte, die über einen HDMI-Anschluss angeschlossen sind, über die Fernbedienung des Fernseher steuern. Die CEC-Option im Menü System>Einstellungen> Weitere Einstellungen muss vorher aktiviert wer- den. Drücken Sie die Taste Quelle und wählen Sie den HDMI-Eingang des angeschlossenen CEC-Geräts im Menü... -
Seite 14: Tv-Menüinhalte
TV-Menüinhalte System - Bild-Menüinhalt Sie können den Bildmodus ändern um es nach Ihren Wünschen oder Anforderungen Modus anzupassen. Der Bildmodus kann auf eine dieser Optionen eingestellt werden: Kino, Spielen (optional), Sport Dynamisch und Natürlich Kontrast Verändert auf dem Bildschirm die Werte für Dunkel und Hell. Helligkeit Stellt die Helligkeit des Bildschirms ein. - Seite 15 System - Inhalt des Tonmenüs Lautstärke Stellt die Lautstärke ein. Wählt den Equalizer-Modus. Die Einstellungen können nur im Benutzer-Modus Equalizer vorgenommen werden. Balance Stellt ein, ob der Ton entweder aus dem linken oder rechten Lautsprecher kommt. Stellt die Lautstärke für den Kopfhörer ein. Bevor Sie den Kopfhörer benutzen, vergewissern Sie sich bitte, ob die Kopfhörer Kopfhörerlautstärke auf ein niedriges Niveau gesetzt ist, um Gehörschäden zu...
- Seite 16 System - Einstellungen Menü Inhalte Hier nehmen Sie Einstellungen für die Module des bedingten Zugriffs, sofern Bedingter Zugriff vorhanden, vor. Abhängig von der Fernsehanstalt und dem Land können Sie hier verschiedene Sprache Sprachen einstellen. Geben Sie das richtige Passwort ein, um die Einstellungen für die In diesem Menü...
-
Seite 17: Virtuelle Fernbedienung
Video-Audio-Sharing-Funktion gestattet Ihnen das Teilen von auf Ihrem Smartphone oder Tablet-PC gespeicherten Dateien. Sofern Sie ein kompatibles Smartphone bzw. einen Tablet-PC besitzen und die geeignete Software installiert Video-Audio-Sharing ist, können Sie dort gespeicherte Bilder auf dem TV-Gerät teilen/anzeigen. Für weitere Informationen, beachten Sie die Anweisungen Ihrer Sharing-Software. Der Video-Audio-Sharing-Modus wird mit der Internetportal-Funktion nicht verfügbar sein. -
Seite 18: Anschlüsse
Anschlüsse HINWEIS: Wenn Sie ein Gerät über Stecker Kabel Gerät YPbPr oder den seitlichen AV- Eingang anschließen, müssen Sie SCART- die mitgelieferten Anschlusskabel Anschluss (Rückseite) benutzen, um die Verbindung zu aktivieren. Siehe die Abbildung auf | Um über den der linken Seite. VGA- VGA-Eingang ein YPbPr Signal Anschluss... -
Seite 19: Verwendung Des Audio-Video-Sharing-Netzwerkdienstes
WEITERE FUNKTIONEN Verwendung des Audio-Video-Sharing-Netzwerkdienstes Mit dem Audio Video Sharing-Standard können Sie auf einem im Heimnetzwerk angeschlossenen Medienserver gespeicherte Fotos und Videos anzeigen und Musikdateien hören. Drücken Sie die Mediabrowser-Taste auf der Fernbedienung, das Mediabowser-Menü wird nun angezeigt. Wählen Sie den gewünschten Medientyp, und drücken Sie die OK-Taste. Auf dem nächsten Schirm werden verfügbare Mediendienste angezeigt. -
Seite 20: Videowand
Videowand Eine Videowand besteht aus mehreren miteinander verbundenen Bildschirmen, so dass jeder Bildschirm einen Teil des Gesamtbildes anzeigt, oder wo dasselbe Bild auf jedem Bildschirm erscheint. Dieser Bildschirm kann auch als Videowand in einer Matrixanordnung montiert werden. Um Ihren Bildschirm als Teil einer Videowand verwenden zu können, müssen Sie die Optionen in den Videowandeinstellungen im Menü... -
Seite 21: Im Usb-Modus Unterstützte Videodateiformate
Im USB-Modus unterstützte Videodateiformate Erweiterung Video-Codec SPEC (Auflösung) & Bitrate .dat, vob MPEG1/2 1080P@30fps - 40 Mbps MPEG1/2, .mpg, .mpeg MPEG4 MPEG1/2, H.264, H.264 1080Px2@30fps - 62,5 Mbps, 1080P@60fps - 62,5 Mbps MVC: .ts, .trp, .tp AVS, MVC 1080P@30fps - 62,5 Mbps Andere: 1080P@30fps - 40Mbps .mp4, .mov, MPEG1/2, .3gpp, .3gp... -
Seite 22: Im Usb-Modus Unterstützte Audiodateiformate
Im USB-Modus unterstützte Audiodateiformate Erweiterung Audio-Codec Bitrate Sample-Rate MPEG1/2 Layer1 32Kbps ~ 448Kbps MPEG1/2 Layer2 8Kbps ~ 384Kbps 16KHz ~ 48KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps MPEG1/2 Layer1 32Kbps ~ 448Kbps MPEG1/2 Layer2 8Kbps ~ 384Kbps 16KHz ~ 48KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps <AC3 32Kbps ~ 640Kbps... -
Seite 23: Im Usb-Modus Unterstützte Dateiformate
Erweiterung Audio-Codec Bitrate Sample-Rate MPEG1/2 Layer1 32Kbps ~ 448Kbps MPEG1/2 Layer2 8Kbps ~ 384Kbps 16KHz ~ 48KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps .wav LPCM 64Kbps ~ 1.5Mbps 8KHz ~ 48KHz IMA-ADPCM, <384Kbps 8KHz ~ 48KHz MS-ADPCM G711 A/mu-law 64Kbps ~ 128Kbps 8KHz MPEG1/2 Layer3 8Kbps ~ 320Kbps... -
Seite 24: Unterstützte Dvi-Auflösungen
Unterstützte DVI-Auflösungen Wenn Sie Zusatzgeräte über das DVI-Adapterkabel (DVI zu HDMI, nicht im Lieferumfang enthalten) an die Anschlüsse Ihres TV-Gerätes anschließen, können Sie die folgenden Auflösungsrichtwerte verwenden. 72Hz 75Hz 56Hz 60Hz 66Hz 70Hz <640x400 þ <640x480 þ þ þ þ <800x600 þ... -
Seite 25: Av- Und Hdmi-Signalkompatibilität
AV- und HDMI-Signalkompatibilität Quelle Unterstützte Signale Verfügbar NTSC4.43 NTSC3.58 (SCART) RGB 50/60 SECAM NTSC4.43 Seiten-AV NTSC3.58 SECAM 480i, 480p 60Hz 576i, 576p 50Hz 50Hz, YPbPr <720p 60Hz 50Hz, <1080i 60Hz <480i 60Hz <480p 60Hz 576i, 576p 50Hz 50Hz, <720p 60Hz HDMI 50Hz, <1080i...
