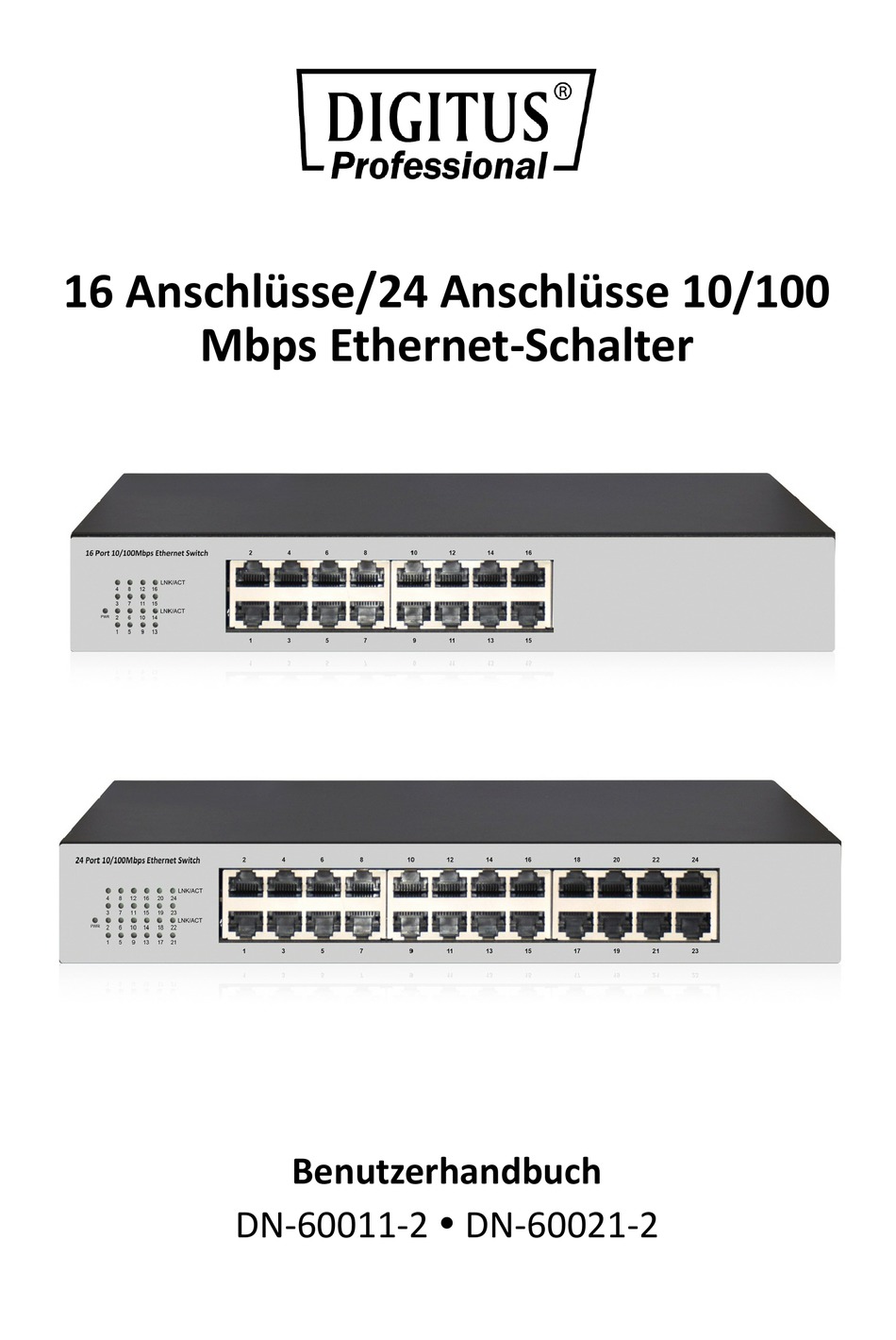

- Seite 1 16 Anschlüsse/24 Anschlüsse 10/100 Mbps Ethernet-Schalter Benutzerhandbuch DN-60011-2 DN-60021-2...
- Seite 2 Einleitung Dieser Ungesteuerte DIGITUS-Schalter bietet 16 Anschlüsse (DN-60011-2) und 24 Anschlüsse (DN-60021-2) 10/100 Mbps RJ45. Speicher- und Weiterleitungstechnik im Verbund mit dynamischer Speicherzuteilung ermöglichen die effektive Verteilung der Bandbreite auf jeden Anschluss. Sie ist einfach zu bedienen und zu warten, so dass sie viele Netzwerkbereiche wie Geschäftsgebäude, Gemeinschaftsräume, Hotels,...
-
Seite 3: Spezifikationen
Spezifikationen Modell DN-60011-2 DN-60021-2 16 Anschlüsse 24 Anschlüsse Beschreibung Fast-Ethernet-Schalter Fast-Ethernet-Schalter Standards IEEE802.3, IEEE802.3u, IEEE802.3az, IEEE802.3x 10BASE-T: UTP-Kabel der Kategorie 3, 4, 5 (≤100 m) Netzwerkmedien 100BASE-TX: UTP-Kabel der Kategorie 5 (≤100 m) MAC-Adresstabelle 8K, Automatisches Lernen, Automatisches Altern Übertragungsmodus... - Seite 4 Hardwarebeschreibung Frontblende Die Frontblende besteht aus Ethernet-Anschlüssen. Die LED-Anzeigen befinden sich ebenfalls auf der Frontblende. 16-Anschlüsse Netzwerkschalter LED-Anzeige 16*10/100 Mbps Anschluss 24-Anschlüsse Netzwerkschalter LED-Anzeige 24*10/100 Mbps Anschluss...
-
Seite 5: Led-Anzeige
LED-Anzeige Farbe Funktion Aus: Keine Spannungsversorgung. Grün Leuchtet: Zeigt an, dass der Switch eingeschaltet ist. Aus: Es ist kein Gerät an den entsprechenden Port angeschlossen. Leuchtet: Zeigt an, dass die Verbindung über diesen LNK/ACT Grün Anschluss bei 10/100 Mbps hergestellt worden ist. Blinken: Zeigt an, dass der Switch über diesen Port aktiv Daten sendet oder empfängt. -
Seite 6: Installation Des Switches
Steckdose Die Buchse des Netzkabels wird hier und der Stecker an die Wechselstromsteckdose angeschlossen. Bitte beachten Sie, dass die Netzteilspannung den Anforderungen der Eingangsspannung entsprechen muss. Erdungskontakt Der Schalter ist bereits mit einem Blitzschutzmechanismus ausgestattet. Er kann auch über das PE-Kabel (Protecting Earth) des Netzkabels oder mit Massekabel geerdet werden. - Seite 7 Tischaufstellung Wenn Sie den Switch auf einem Schreibtisch aufstellen, befestigen Sie bitte die mitgelieferten Gummifüße an jeder Ecke des Switches, falls externe Schwingungen auftreten. Sorgen Sie dafür, dass zwischen dem Gerät und umgebenden Objekten ausreichend Raum für die Belüftung frei bleibt.
- Seite 8 Rackmontage Der Switch ist rackmontierbar und kann in ein EIA-19-Zoll-Geräteträger eingebaut werden. Bringen Sie dafür bitte zuerst die Halterungen an den Seitenwänden des Switches an (je eine auf jeder Seite). Befestigen Sie diese mit den mitgelieferten Schrauben und verwenden Sie dann die mit dem Geräteträger gelieferten Schrauben, um den Switch im 19-Zoll-Geräteträger zu montieren.
- Seite 9 Den Switch einschalten Schließen Sie das Netzkabel an der Rückseite des Schalters und an eine (vorzugsweise geerdete) Steckdose an. Wenn der Schalter eingeschaltet ist, blinken die LED-Anzeigen kurzzeitig für eine Sekunde und zeigt damit das Zurücksetzen des Systems an. Die LED-Betriebsanzeige wechselt zu Grün. Hinweis: Vergewissern Sie sich vor dem Einschalten, dass die Spannung korrekt ist, da andernfalls der Switch beschädigt wird.
- Seite 10 Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
