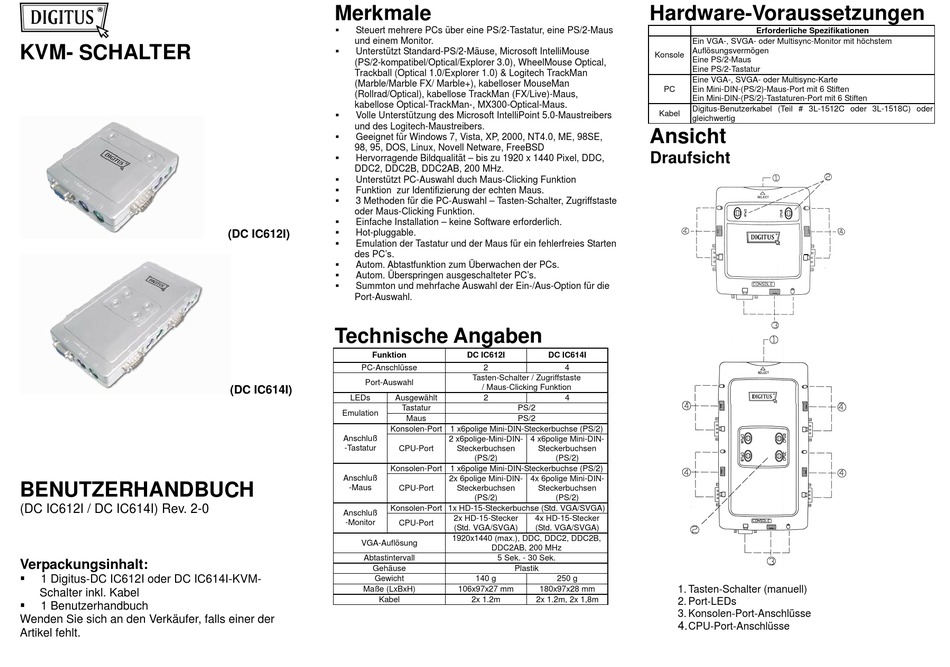

Digitus DC IC614I Benutzerhandbuch

KVM- SCHALTER
BENUTZERHANDBUCH
(DC IC612I / DC IC614I) Rev. 2-0
Verpackungsinhalt:

1 Digitus-DC IC612I oder DC IC614I-KVM-
Schalter inkl. Kabel

1 Benutzerhandbuch
Wenden Sie sich an den Verkäufer, falls einer der
Artikel fehlt.
Merkmale

Steuert mehrere PCs über eine PS/2-Tastatur, eine PS/2-Maus
und einem Monitor.

Unterstützt Standard-PS/2-Mäuse, Microsoft IntelliMouse
(PS/2-kompatibel/Optical/Explorer 3.0), WheelMouse Optical,
Trackball (Optical 1.0/Explorer 1.0) & Logitech TrackMan
(Marble/Marble FX/ Marble+), kabelloser MouseMan
(Rollrad/Optical), kabellose TrackMan (FX/Live)-Maus,
kabellose Optical-TrackMan-, MX300-Optical-Maus.

Volle Unterstützung des Microsoft IntelliPoint 5.0-Maustreibers
und des Logitech-Maustreibers.

Geeignet für Windows 7, Vista, XP, 2000, NT4.0, ME, 98SE,
98, 95, DOS, Linux, Novell Netware, FreeBSD

Hervorragende Bildqualität – bis zu 1920 x 1440 Pixel, DDC,
DDC2, DDC2B, DDC2AB, 200 MHz.

Unterstützt PC-Auswahl duch Maus-Clicking Funktion

Funktion zur Identifizierung der echten Maus.

3 Methoden für die PC-Auswahl – Tasten-Schalter, Zugriffstaste
oder Maus-Clicking Funktion.

Einfache Installation – keine Software erforderlich.

(DC IC612I) Hot-pluggable.

Emulation der Tastatur und der Maus für ein fehlerfreies Starten
des PC's.

Autom. Abtastfunktion zum Überwachen der PCs.

Autom. Überspringen ausgeschalteter PC's.

Summton und mehrfache Auswahl der Ein-/Aus-Option für die
Port-Auswahl.
Technische Angaben
Funktion
PC-Anschlüsse
Port-Auswahl
(DC IC614I)
LEDs Ausgewählt
Tastatur
Emulation
Maus
Konsolen-Port 1 x6polige Mini-DIN-Steckerbuchse (PS/2)
Anschluß
-Tastatur CPU-Port
Konsolen-Port 1 x6polige Mini-DIN-Steckerbuchse (PS/2)
Anschluß
-Maus CPU-Port
Konsolen-Port 1x HD-15-Steckerbuchse (Std. VGA/SVGA)
Anschluß
-Monitor
CPU-Port
VGA-Auflösung
Abtastintervall
Gehäuse
Gewicht
Maße (LxBxH)
Kabel
DC IC612I DC IC614I
2 4
Tasten-Schalter / Zugriffstaste
/ Maus-Clicking Funktion
2 4
PS/2
PS/2
2 x6polige-Mini-DIN- 4 x6polige Mini-DIN-
Steckerbuchsen Steckerbuchsen
(PS/2) (PS/2)
2x 6polige Mini-DIN- 4x 6polige Mini-DIN-
Steckerbuchsen Steckerbuchsen
(PS/2) (PS/2)
2x HD-15-Stecker 4x HD-15-Stecker
(Std. VGA/SVGA) (Std. VGA/SVGA)
1920x1440 (max.), DDC, DDC2, DDC2B,
DDC2AB, 200 MHz
5 Sek. - 30 Sek.
Plastik
140 g 250 g
106x97x27 mm 180x97x28 mm
2x 1.2m 2x 1.2m, 2x 1,8m
Hardware-Voraussetzungen
Erforderliche Spezifikationen
Ein VGA-, SVGA- oder Multisync-Monitor mit höchstem
Auflösungsvermögen
Konsole
Eine PS/2-Maus
Eine PS/2-Tastatur
Eine VGA-, SVGA- oder Multisync-Karte
PC Ein Mini-DIN-(PS/2)-Maus-Port mit 6 Stiften
Ein Mini-DIN-(PS/2)-Tastaturen-Port mit 6 Stiften
Digitus-Benutzerkabel (Teil # 3L-1512C oder 3L-1518C) oder
Kabel
gleichwertig
Ansicht
Draufsicht
1. Tasten-Schalter (manuell)
2. Port-LEDs
3. Konsolen-Port-Anschlüsse
4. CPU-Port-Anschlüsse
