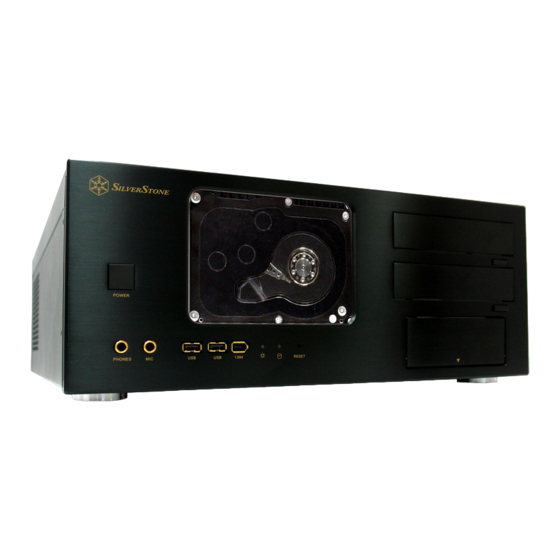

SilverStone CW01-WD Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. SilverStone Anleitungen
  4. PC-Komponenten
  5. CW01-WD
  6. Bedienungsanleitung

SilverStone CW01-WD Bedienungsanleitung

Crown series
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6

Inhaltsverzeichnis

CW01 / CW01-WD
CROWN SERIES
MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SilverStone CW01-WD

Inhaltszusammenfassung für SilverStone CW01-WD

  • Seite 1 CW01 / CW01-WD CROWN SERIES MANUAL...

  • Seite 2: Specifications

    SilverStone's top-of-the-line LC18 enclosure without the integrated touch screen. Rather than merely remaking the case, SilverStone engineers further tweaked the design to allow even more user adjustments to components such as reversible PSU mounting and greater degree of hard drive mounting positions to accommodate a wide range of add-on cards.
  • Seite 3 CW01-WD A powerful and flexible high-end multimedia server case designed for Raptor X The CW01-WD is created for HTPC and PC enthusiasts who wish to enjoy the powerful layout from HTPC d PC i h t SilverStone's top-of-the-line LC18 enclosure with full view of the glorious Raptor X hard drive from Western Digital.
  • Seite 4 For CW01-WD 13. Place the bracket with Raptor X 14. Place the fans in the fan bracket 15. Place the fan bracket with fans installed back to the front panel and fasten with screws.
  • Seite 5 24. Re-install support brace and drive installed back in the then put the top panel back on chassis, secure the bracket with the case and secure it with 4 screws as pictured. screws as pictured. CW01 / CW01-WD installation complete...

  • Seite 6: Spezifikationen

    SilverStone Top-of-the-Line LC18 Gehäuses schätzen, aber ohne einen integrierten Touchscreen bevorzugen. Anstatt nur das Gehäuse zu klonen, erweiterten die SilverStone Ingenieure es um einige Features um dem Benutzer noch weitere Möglichkeiten und Freiheiten beim Einbau seiner Komponenten zu geben. Zum Beispiel kann der Nutzer das Netzteil nun Seitenverkehrt einbauen und es gibt einen größeren Spielraum beim...
  • Seite 7 Gehäuse speziell entworfen für die Raptor X Das CW01 ist für HTPC und PC Enthusiasten entwickelt, welche das außergewöhnlich starke Layout des SilverStone Top-of-the-Line LC18 Gehäuses schätzen, und einen vollen Anblick der glorreichen Raptor X Festplatte von Western Digital suchen. Diese Voll-Aluminium Special-Edition bietet weitreichende Erweiterungsmöglichkeiten wie den Einbau des Netzteil in verschiedene Richtung und es gibt viel...
  • Seite 8 Gehäuse. für fünf Festplattenlaufwerke. entnehmen Sie den Lüfterhalterungskäfig durch Lösen der 6 Schrauben. Nur für CW01-WD Modell 13. Platzieren Sie den Raptor X Rahmen 14. Platzieren Sie die Lüfter in die 15. Setzen Sie die Lüfterhalterung mit wieder an das Frontpanel und Lüfterhalterung und schrauben Sie...
  • Seite 9 Sie es mit Schrauben wieder setzen Sie als Letztes den das Gehäuse und Schrauben Sie am Gehäuse. Deckel auf das Gehäuse und ihn an der Oberseite fest. schrauben Sie diesen mit 4 Schrauben an der Rückseite fest. CW01 / CW01-WD komplette Installation...

  • Seite 10: Especificaciones

    El CW01 ha sido creada para los entusiastas de ordenadores traicionales y ordenadores home theater que quieran disfrutar del diseno de la poderosa caja LC18 ( la última creación de SilverStone ) sin la pantalla táctil integrada. Los ingenieros de SilverStone han hecho más que rehacer la caja; Modificaron ligeramente su diseno para permitir el montaje reversible de la fuente de alimentación y un gran numero de posiciones...
  • Seite 11 Raptor X El CW01-WD ha sido creada para los entusiastas de ordenadores y ordenadores home theater que quieran disfrutar del diseno de la poderosa caja LC18 con llena visión del magnífico disco duro Raptor X del Western Digital.
  • Seite 12 CW01-WD 13. Recoloque la abrazedera con el 14. Coloque los ventiladores en la 15. Recoloque la abrazadera con Raptor X instalado en el panel...
  • Seite 13 23. Instale la fuente de alimentación. entonces recoloque el panel unidad óptica instalada en la superior sobre la caja y fijelo caja y fijela con los tornillos con los 4 tornillos como se como se muestra. muestra. Instalación del CW01 / CW01-WD completada...

  • Seite 14: Spécifications

    écran tactile. Plutôt que de simplement refaire un boîtier, les ingénieurs de SilverStone ont poussé plus loin l’ergonomie en y ajoutant encore plus de réglages comme par exemple le montage réversible de l’alimentation, ainsi qu’un plus grand nombre de positions de montage des disques durs afin de pouvoir loger une grande variété...
  • Seite 15 CW01-WD Un puissant boîtier serveur multimédia haut de gamme conçu pour le Raptor X Le CW01-WD a été créé pour les passionnés de PC et de PCHC qui souhaitent profiter de la disposition our le passionn é é é de P...
  • Seite 16 Pour le modèle CW01-WD 13. Replacez le casier avec le 14. Placez les ventilateurs dans leur 15. Replacez le casier avec les Raptor X installé dans le casier et fixez les avec des vis.
  • Seite 17 4 vis comme vis comme montré montré sur la photo. Installation achevée du CW01 / CW01-WD...
  • Seite 18 LC18(la punta di diamante dei case SilverStone) senza il touch-screen integrato. Gli ingegneri della SilverStone hanno fatto molto di più che riprodurre il case; hanno modificato leggermente il suo design per permettere maggiori possibilità di adattamento, come il montaggio reversibile dell’alimentatore ed un numero ancora maggiore di posizioni di montaggio dell’hard disk per accogliere un ampia gamma di cards...
  • Seite 19 CW01-WD Un case server multimediale potente e versatile progettato per il Raptor X Il Cw01-WD é stato creato per gli appassionati di PC e PC home theater che desiderano usufruire del per gli appas nati d di P h ome...
  • Seite 20 Per il modello CW01-WD 13. Ricollocare il supporto con il 14. Collocare le ventole nell’apposito 15. Collocare il supporto con le Raptor X installato nel pannello supporto e fissare con le viti.
  • Seite 21 22. Ricollocare il supporto con 23. Installare l’alimentatore. ed allora riposizionare il l’unità ottica installata nel case e pannello superiore sul case ed fissare con le viti come avvitare con 4 viti come mostrato. mostrato. L’installazione del CW01 / CW01-WD è completata...
  • Seite 22 SST-CW01B ()  SST-CW01B-WD () SST-CW01S () 外　　部 5.25" x 2, 3.5" x 1  SST-CW01 3.5" x 5 內　　部 SST-CW01-WD 3.5" x 6 2 x 80mm SST-CW01 底　　部 2 x 80mm吸氣, SST-CW01-WD 2050rpm, 21dBA 冷　 後　　部 2 x 80mm排氣, 2050rpm, 21dBA 側　　部...
  • Seite 23 Western Digital高性能Raptor X活用HTPCPC愛好家　 象設計。特別全製、 PSU取付取付自由調節幅　 　　。　率的、金 1/4" 、I/O、Raptor X見精密加工 　備。高性能熱烈愛好者 高性能探、SilverStone CW01-WD決。 　　  SM, SSFDC, SM Ram, XD  CF I, CF II, Hitachi Microdrive, IBM Microdrive, Magicstor, HS-CF, Extreme CF, Extreme III CF, Ultra CF, Ultra II CF, Ultra-X CF ...
  • Seite 24 4本外 　 4本外、支持用 外 7.  8. 底部冷卻固定 9. 冷　外 固定、5  6本外    •  CW01-WD用 14.  15. 取付 13. Raptor X 　 入、固定 　、　 、　4本固 固定 定 19. 引上外 20. 光　 21. 光　  取出...
  • Seite 25 CW01-WD用 CW01-WD用 10. Raptor X 固定 11. Raptor X 外 12. Raptor X 入、 4本外 固定 16.  17.光　固 18. 光　  定外 　後部側 冷　 引 上部固定 22. 光　 23. 電源 24.次支柱再取 　、 付 上部 　固定 　、　4 本固定 CW01/CW01-WD 完了...
  • Seite 26 CROWN CROWN CW01 功能強大又多變化的伺服器機殼 專為電腦愛好者和家庭劇院而推出的CW01擁有SilverStone LC18的最頂級散熱規劃。專業的設計師不僅 重新創造了一個機殼，且又進一步作最佳化調整，為用戶增加使用上調整彈性，例如電源供應器雙向安置 方式，和多種硬碟安裝方式來容納多種高階顯示卡、介面卡。 CW01簡單又典雅面板具備著0.25英吋鍍金 的音源接孔，支援Creative Lab Sound Blaster Live!/Audigy/X-Fi系列的音效卡，也讓CW01顯得格外亮 眼。如果能同時滿足家庭劇院與傳統電腦愛好者，CW01將是最優的選擇。 產品規格 材　　　質 鋁面板, 1.5mm鋁身 顏　　　色 黑 & 銀 主　機　板 Standard ATX, Micro ATX SST-CW01B (黑) 型　　　號 SST-CW01B-WD (黑) SST-CW01S (銀) 外　　　置 5.25" x 2, 3.5" x 1 磁　　　架...
  • Seite 27 CW01-WD 為Raptor X打造的伺服機殼 為電腦愛好者和家庭劇院而推出的CW01-WD擁有SilverStone LC18的最頂級規劃，加上美麗透明視窗所 展示的Western Digital Raptor X硬碟。這特別版採用全鋁合金製造，為用戶增加使用上調整彈性，電源供 應器採用雙向安裝方式，和多種硬碟安裝方法來容納多種高階顯示卡、介面卡。CW01-WD的簡單又典雅 面板具備著0.25英吋鍍金音源接孔，前置I/O介面插孔，高精密機器割成的壓克力視窗。如果您需要的是頂 級硬碟與伺服機殼來滿足需求，CW01-WD將是最佳的選擇。 讀卡機可支援 Smart Media SM, SSFDC, SM Ram, XD Compact Flash CF I, CF II, Hitachi Microdrive, IBM Microdrive, Magicstor, HS-CF, Extreme CF, Extreme III CF, Ultra CF, Ultra II CF, Ultra-X CF...
  • Seite 28 CROWN 1.將外蓋的4顆螺絲鬆開取下 2.將支架4顆螺絲鬆開，再取下 3.將主機板螺柱鎖護在底板上 支架 7.將硬碟鎖入硬碟架內，硬碟架 8.將底板風扇架6顆螺絲鬆開 9.取下風扇架 可裝5個硬碟 For CW01-WD 13.將Raptor X 架4顆螺絲鎖回 14.將風扇先裝入風扇架中 15.再將風扇架放回機身鎖護固定 面板固定 19.再向上拉起 20.將預裝入光碟機與光碟機架取 21.將光碟機固定在光碟機架中 出 鎖護...
  • Seite 29 4.將主機板鎖護在機身螺柱上 5.將硬碟架4顆螺絲鬆開 6.取下硬碟架 For CW01-WD For CW01-WD For CW01-WD 10.打開Raptor X 架4顆固定螺絲 11.將Raptor X 架取出 12.將Raptor X 鎖入固定架中 16.再將硬碟架放在風扇架上鎖護 17.將光碟機架的上固定螺絲鬆開 18.先將硬碟架向後推到底後 固定 22.在將光碟機放回機身中，將光 23.裝入電源供應器 24.把支架鎖回機殼裡，然後將 碟機架上固定螺絲鎖緊固定 上蓋蓋上把4顆螺絲鎖回 CW01 / CW01-WD 完成組裝...

  • Seite 30: Warranty Information

    SilverStone is not responsible for. The warranty is voided by removal or alteration of product or parts identification labels.
