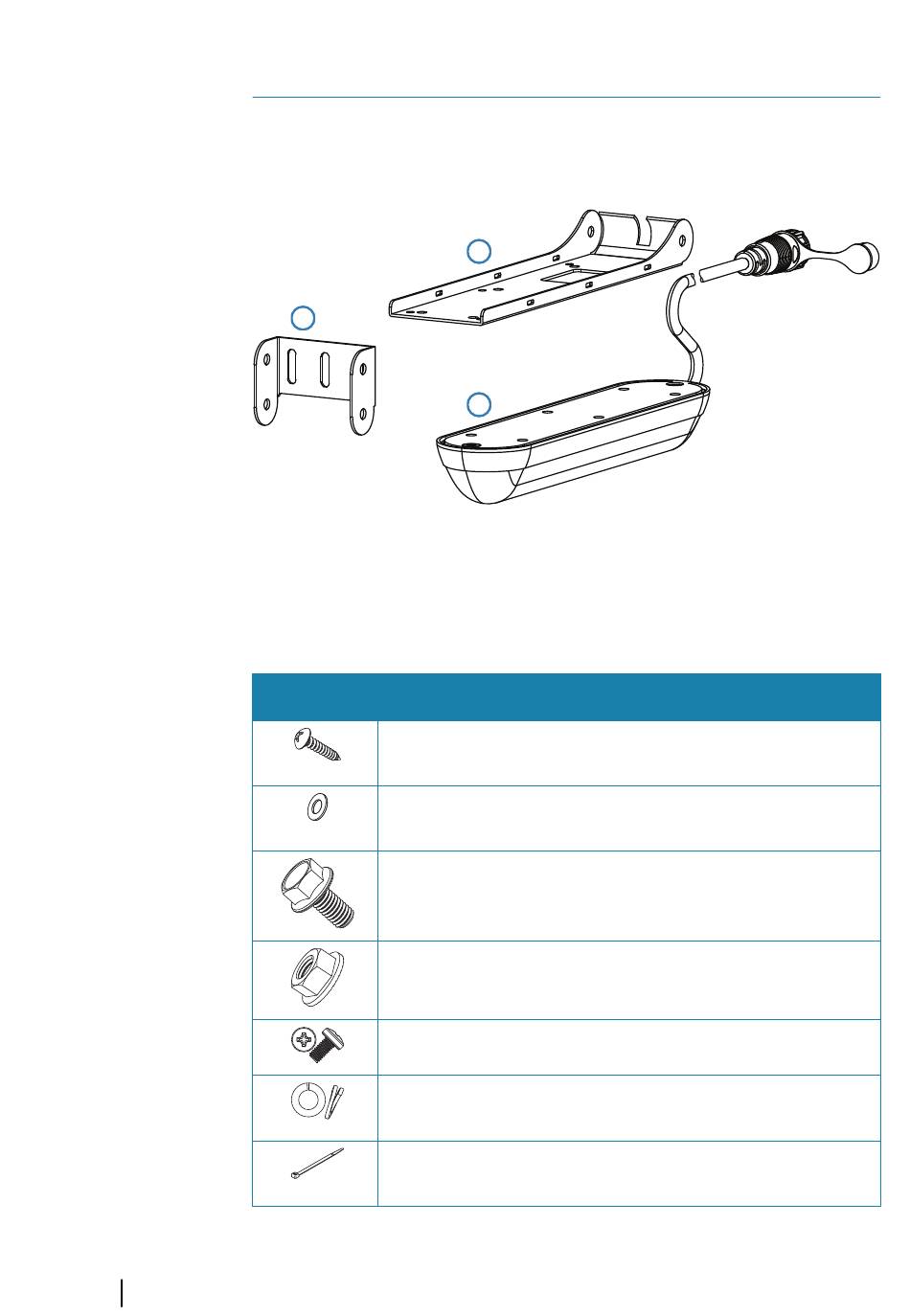

Lieferumfang
Die Teile für die Montage der Heckspiegelhalterung und ein
Montagesatz sind im Lieferumfang der Schwinger enthalten. Der
Schwinger ist mit einem 9-poligen Anschluss ausgestattet.
A
A
Heckspiegelbefestigungsplatte
B
Montageplatte für die Schwingerhalterung
C
Schwinger mit angeschlossenem Kabel
Montagesatz (im Lieferumfang enthalten)
Schrauben Nr. 10 x 1-1/4" für die Befestigung am
Heckspiegel (2)
#10 Unterlegscheiben für die
Heckspiegelbefestigungsschrauben (2)
Halterungsschrauben, M6 Sechskant (2)
Bundmutter M6 für den Zusammenbau der
Halterung (2)
Befestigungsschrauben M4 für Schwinger (6)
Sicherungsscheiben M4 für Befestigung des
Schwingers (6)
Kabelbinder (2) zur Befestigung des Kabels bei
Bedarf
Lieferumfang
| Active Imaging transducers
Installationshandbuch
B
C
