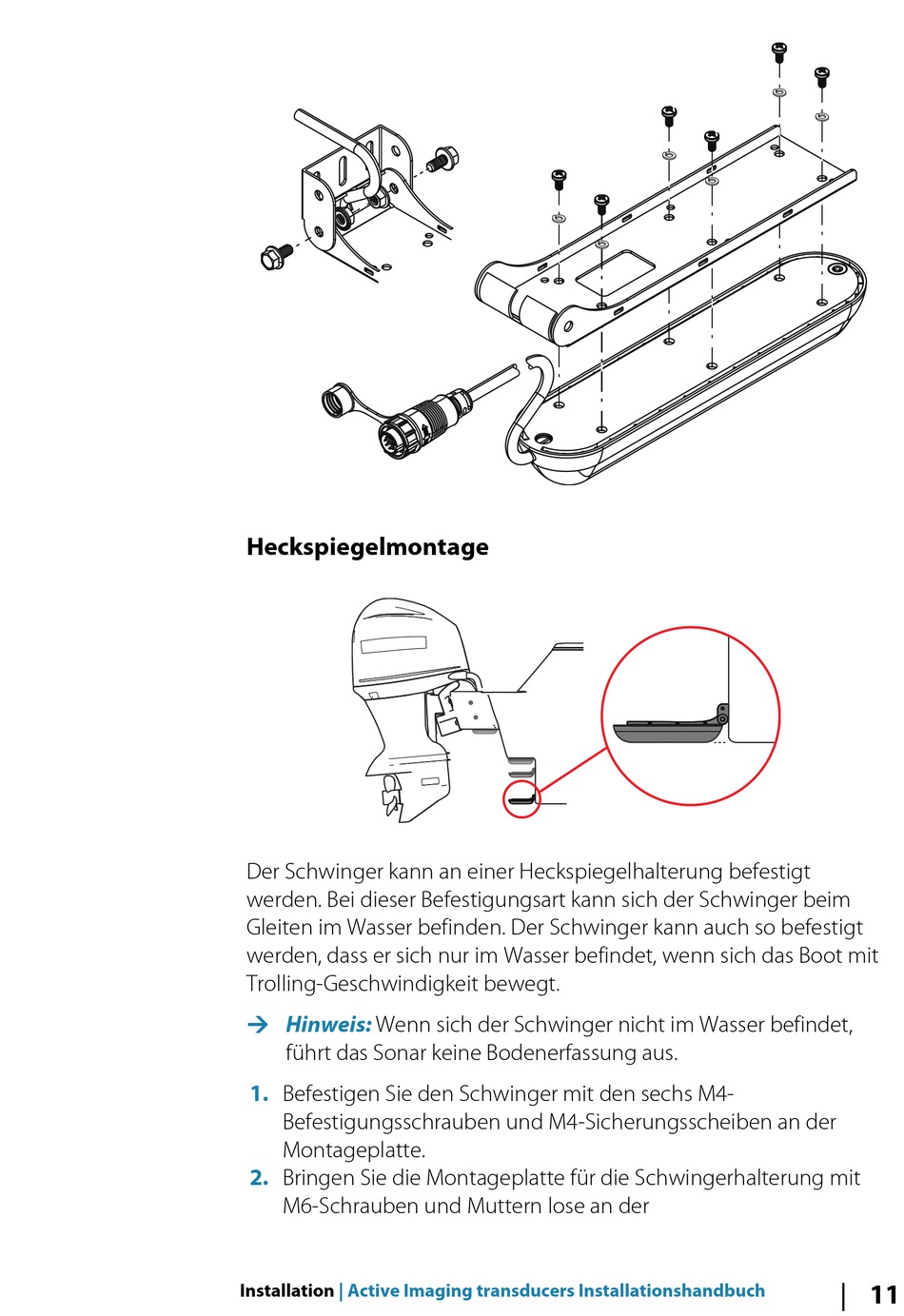

Heckspiegelmontage
Der Schwinger kann an einer Heckspiegelhalterung befestigt
werden. Bei dieser Befestigungsart kann sich der Schwinger beim
Gleiten im Wasser befinden. Der Schwinger kann auch so befestigt
werden, dass er sich nur im Wasser befindet, wenn sich das Boot mit
Trolling-Geschwindigkeit bewegt.
Ú Hinweis:
Wenn sich der Schwinger nicht im Wasser befindet,
führt das Sonar keine Bodenerfassung aus.
1.
Befestigen Sie den Schwinger mit den sechs M4-
Befestigungsschrauben und M4-Sicherungsscheiben an der
Montageplatte.
2.
Bringen Sie die Montageplatte für die Schwingerhalterung mit
M6-Schrauben und Muttern lose an der
Installation
| Active Imaging transducers Installationshandbuch
11
