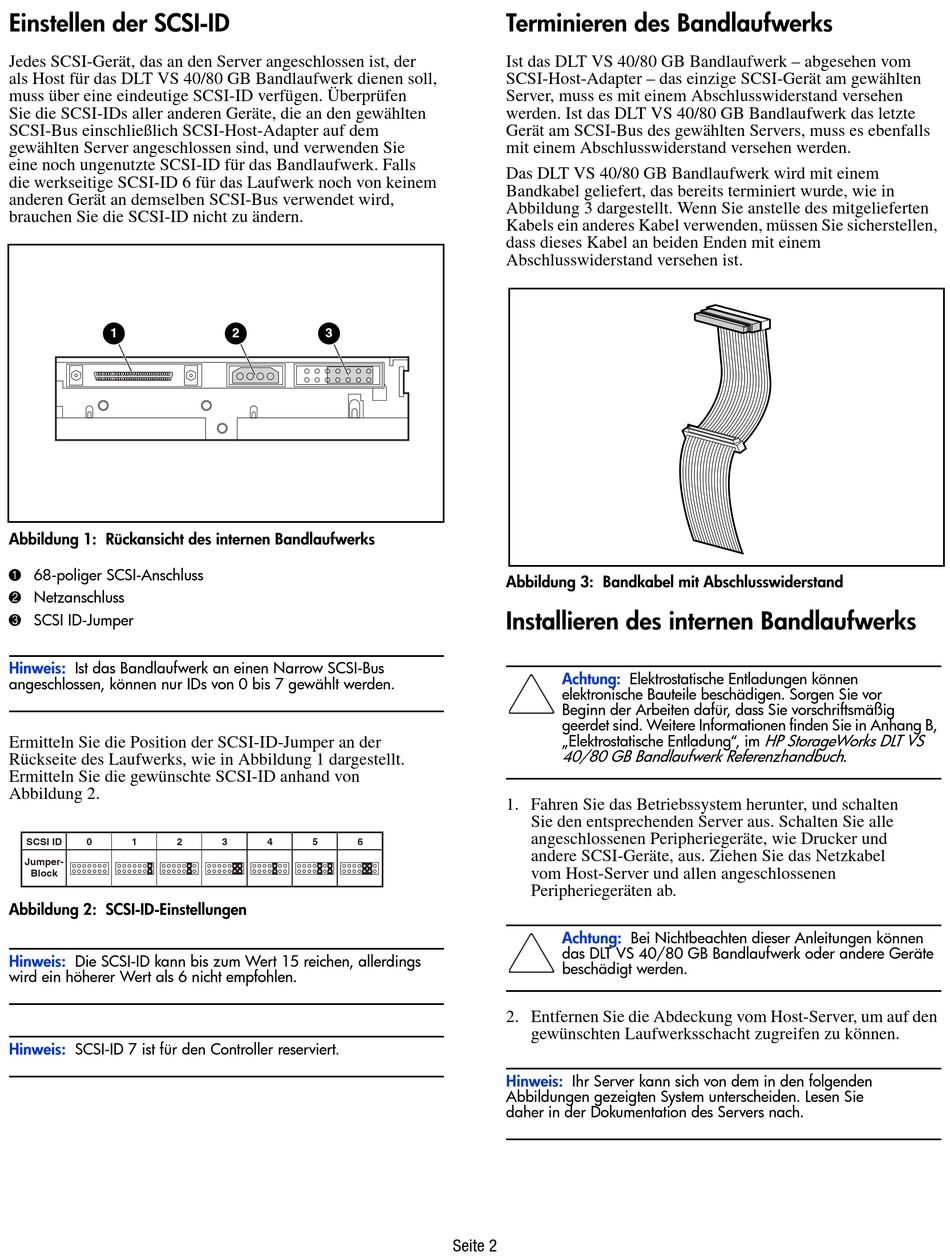

Einstellen der SCSI-ID
Jedes SCSI-Gerät, das an den Server angeschlossen ist, der
als Host für das DLT VS 40/80 GB Bandlaufwerk dienen soll,
muss über eine eindeutige SCSI-ID verfügen. Überprüfen
Sie die SCSI-IDs aller anderen Geräte, die an den gewählten
SCSI-Bus einschließlich SCSI-Host-Adapter auf dem
gewählten Server angeschlossen sind, und verwenden Sie
eine noch ungenutzte SCSI-ID für das Bandlaufwerk. Falls
die werkseitige SCSI-ID 6 für das Laufwerk noch von keinem
anderen Gerät an demselben SCSI-Bus verwendet wird,
brauchen Sie die SCSI-ID nicht zu ändern.
1
Abbildung 1: Rückansicht des internen Bandlaufwerks
1 68-poliger SCSI-Anschluss
2 Netzanschluss
3 SCSI ID-Jumper
Hinweis:
Ist das Bandlaufwerk an einen Narrow SCSI-Bus
angeschlossen, können nur IDs von 0 bis 7 gewählt werden.
Ermitteln Sie die Position der SCSI-ID-Jumper an der
Rückseite des Laufwerks, wie in Abbildung 1 dargestellt.
Ermitteln Sie die gewünschte SCSI-ID anhand von
Abbildung 2.
SCSI ID
0
1
2
Jumper-
Block
Abbildung 2: SCSI-ID-Einstellungen
Hinweis:
Die SCSI-ID kann bis zum Wert 15 reichen, allerdings
wird ein höherer Wert als 6 nicht empfohlen.
Hinweis:
SCSI-ID 7 ist für den Controller reserviert.
2
3
3
4
5
6
Terminieren des Bandlaufwerks
Ist das DLT VS 40/80 GB Bandlaufwerk – abgesehen vom
SCSI-Host-Adapter – das einzige SCSI-Gerät am gewählten
Server, muss es mit einem Abschlusswiderstand versehen
werden. Ist das DLT VS 40/80 GB Bandlaufwerk das letzte
Gerät am SCSI-Bus des gewählten Servers, muss es ebenfalls
mit einem Abschlusswiderstand versehen werden.
Das DLT VS 40/80 GB Bandlaufwerk wird mit einem
Bandkabel geliefert, das bereits terminiert wurde, wie in
Abbildung 3 dargestellt. Wenn Sie anstelle des mitgelieferten
Kabels ein anderes Kabel verwenden, müssen Sie sicherstellen,
dass dieses Kabel an beiden Enden mit einem
Abschlusswiderstand versehen ist.
Abbildung 3: Bandkabel mit Abschlusswiderstand
Installieren des internen Bandlaufwerks
Achtung:
Elektrostatische Entladungen können
elektronische Bauteile beschädigen. Sorgen Sie vor
Beginn der Arbeiten dafür, dass Sie vorschriftsmäßig
geerdet sind. Weitere Informationen finden Sie in Anhang B,
„Elektrostatische Entladung", im
40/80 GB Bandlaufwerk Referenzhandbuch
1. Fahren Sie das Betriebssystem herunter, und schalten
Sie den entsprechenden Server aus. Schalten Sie alle
angeschlossenen Peripheriegeräte, wie Drucker und
andere SCSI-Geräte, aus. Ziehen Sie das Netzkabel
vom Host-Server und allen angeschlossenen
Peripheriegeräten ab.
Achtung:
Bei Nichtbeachten dieser Anleitungen können
das DLT VS 40/80 GB Bandlaufwerk oder andere Geräte
beschädigt werden.
2. Entfernen Sie die Abdeckung vom Host-Server, um auf den
gewünschten Laufwerksschacht zugreifen zu können.
Hinweis:
Ihr Server kann sich von dem in den folgenden
Abbildungen gezeigten System unterscheiden. Lesen Sie
daher in der Dokumentation des Servers nach.
Seite 2
HP StorageWorks DLT VS
.
