Quax TRENDY Handbuch Seite 5

TRENDY
54 01 41xxXL-BR

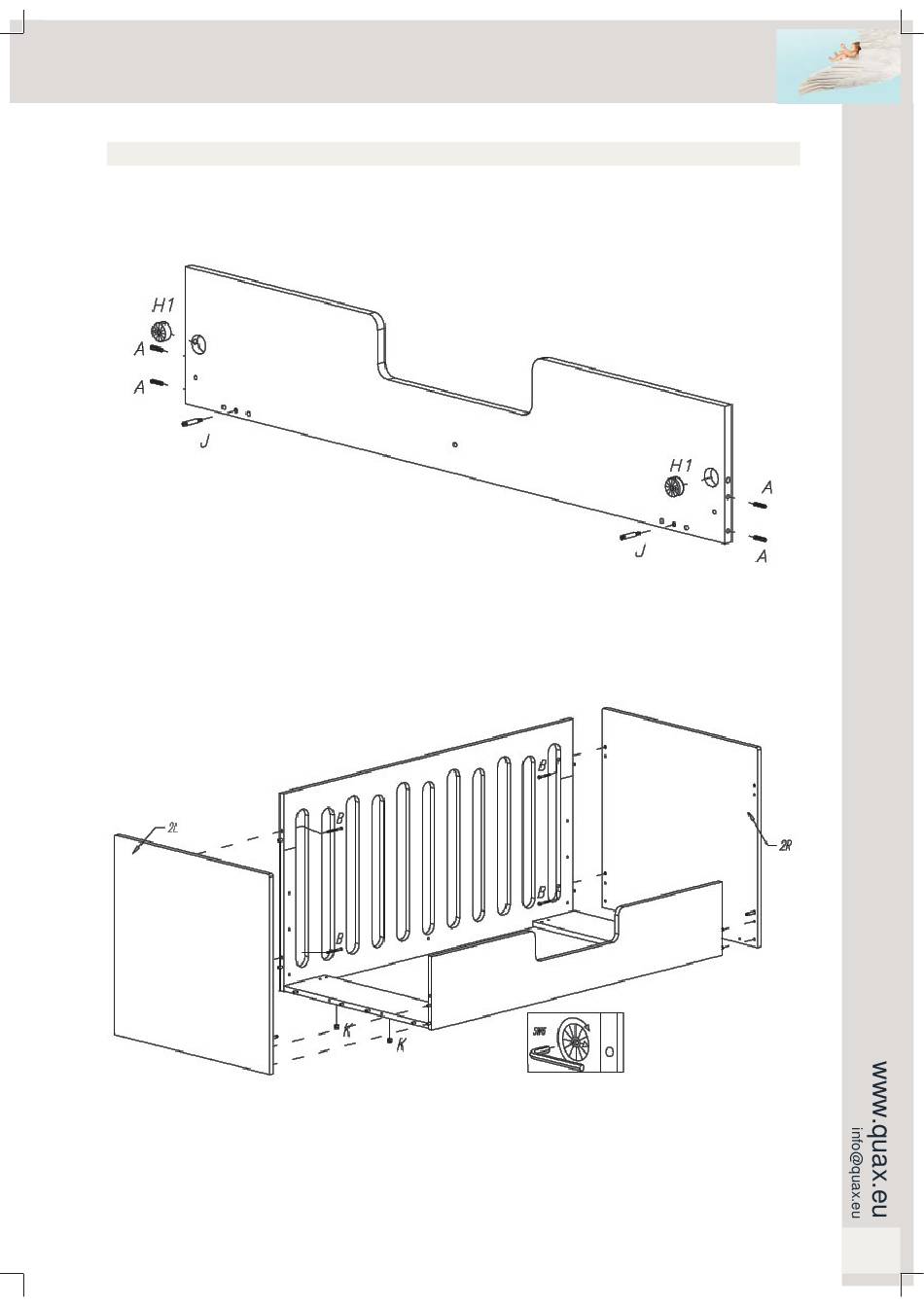

4. Het monteren van de bedrail
Maak de bovenbouw van het bed los van het onderstel en verwijder een zijkant met
spijlers of de sponde.
Stap 1 : Gebruik de bedrail, vier houten drevels A, twee verbindingsbouten J en twee excentrieken H1
Duw de excentrieken (H1) in de voorziene boringen aan de binnenkant van de bedrail. Duw de houten
drevels (A) in de voorziene boringen op de kanten van de bedrail. Draai de verbindingsbouten (J) vast in
de boringen aan de binnenkant van de bedrail.
Stap 2 : Gebruik de bedrail van stap 1 en de onderdelen van de bovenbouw van het bed
Duw de bedrail met zijn verbindingsbouten in de boringen en over de houten drevels van de bodemplaten
en span de excentrieken aan. Duw alle onderdelen terug op hun plaats en span de excentrieken aan.
Bedrail 140 cm
Bettgitter 140 cm
Barrière 140 cm
Bedrail 140 cm
Quax
First dreams
®
First steps
5
