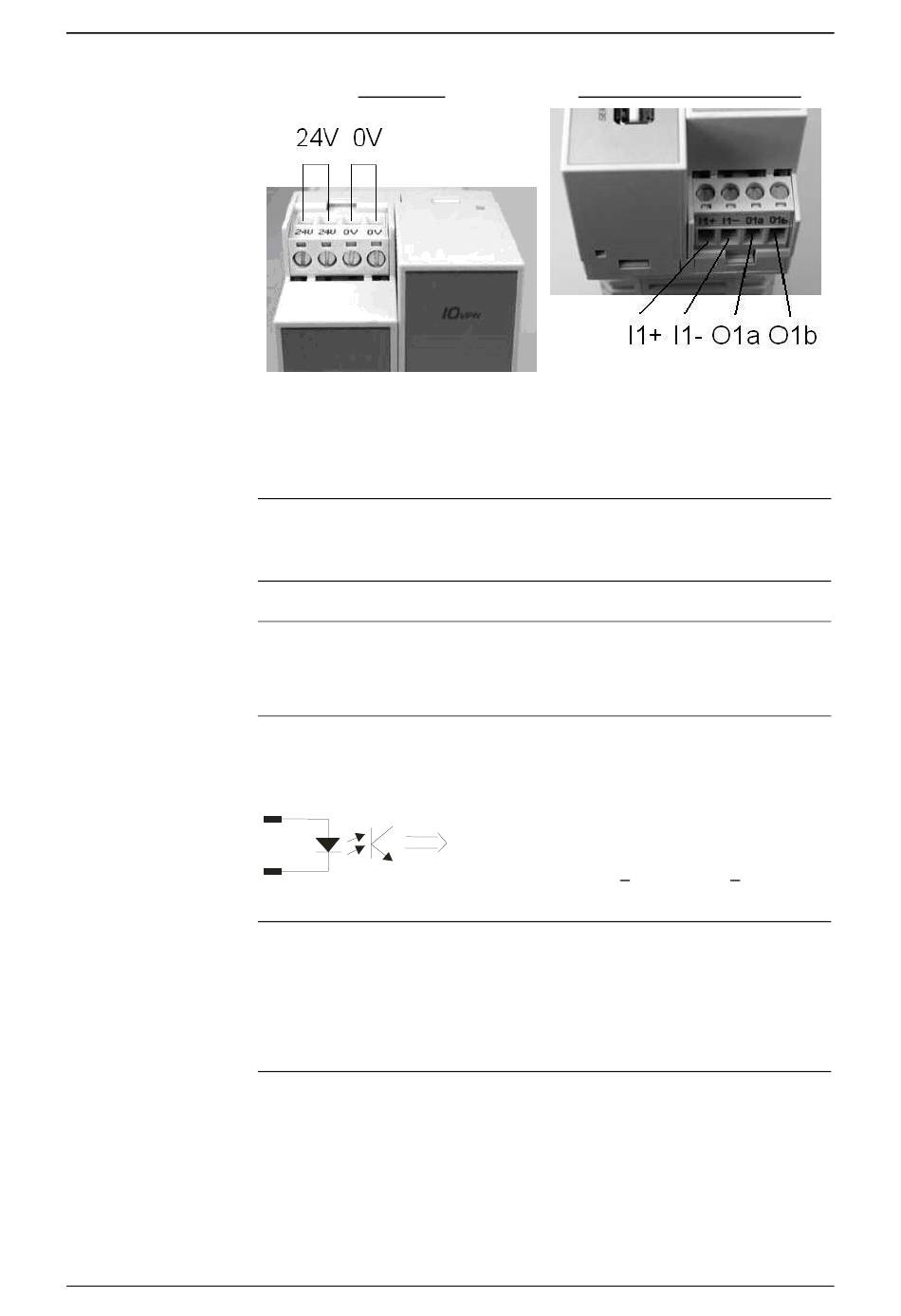

Schraubklemmen
24V / 0V Versorgungs-
Spannung
Schalteingang
I1+/ I1-
TAINY xMOD
Versorgung
Das TAINY xMOD arbeitet mit einer Gleichspannung von 12-60 V DC,
nominell 24 V DC. Diese Versorgungsspannung wird an die
Schraubklemmen der linken Gerätehälfte angeschlossen.
Die Stromaufnahme beträgt etwa 450mA bei 12V und 100mA bei 60V (I
> 1,26 A).
Warnung:
Das Netzteil des TAINY xMOD ist nicht potentialgetrennt.
Beachten Sie bitte die Sicherheitshinweise am Anfang dieses Handbuchs.
Hinweis:
Achten Sie bitte auf eine ausreichende Dimensionierung der
Versorgungsquelle. Eine zu schwache Versorgung kann zu einem instabilen
Betrieb führen.
Das TAINY xMOD hat einen Schalteingang. Der Schalteingang hat seine
Anschlüsse an den Schraubklemmen der rechten Gerätehälfte. Die
Klemmen sind mit I1+/I1- bezeichnet.
I1+
I1-
Zur Funktion des Schalteingangs siehe auch Kapitel 9.6.
Warnung:
Der Schalteingang ist gegenüber den anderen Anschlüssen des TAINY
xMOD galvanisch getrennt. Verbindet die am TAINY xMOD angeschlossene
Installation ein Signal des Schalteingangs galvanisch mit der
Versorgungsspannung, darf zwischen jedem Signal des Schalteingangs und
jedem Anschluss der Versorgungsspannung des TAINY xMOD die
Spannung jeweils 60V nicht überschreiten.
Schalteingang/Schaltausgang
= 5 ...30V; An: U
U > 5 V; Aus: U
In In
Inbetriebnahme
Burst
< 1,2 V
In
