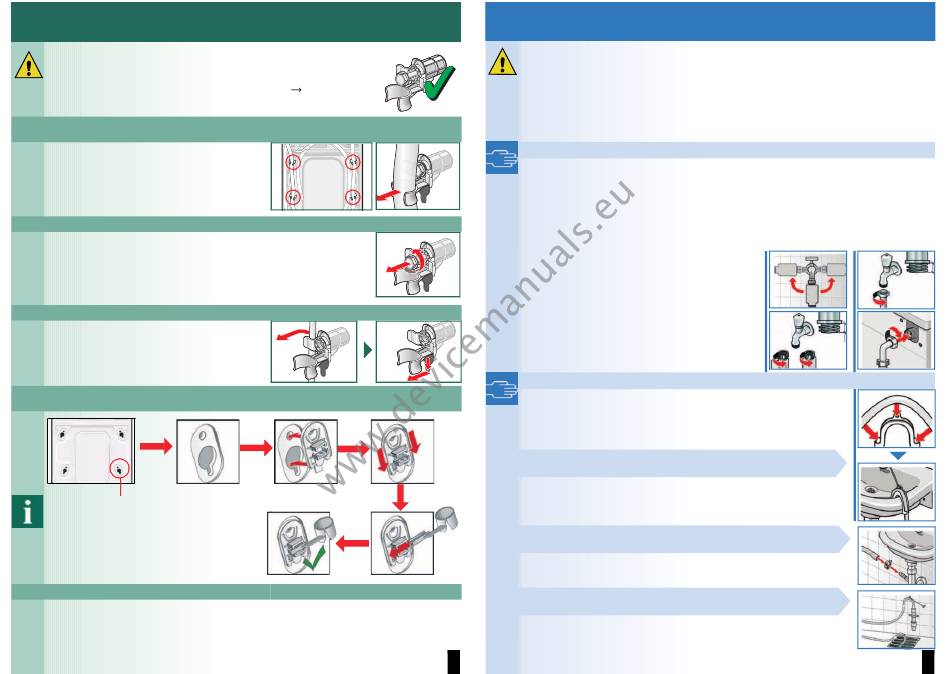

Transportsicherungen entfernen
– Vor dem ersten Gebrauch unbedingt die 4 Transportsicherungen
komplett entfernen und aufbewahren.
– Bei späterem Transport Transportsicherungen unbedingt wieder
einbauen - verhindert Beschädigung der Maschine
– Schraube und Hülse aufbewahren.
1. Schläuche aus den Halterungen und dem Krümmer nehmen, je nach Modell.
Den Krümmer abnehmen.
2. Alle 4 Transportsicherungsschrauben lösen und entfernen.
3. Netzleitung aus den Halterungen nehmen. Hülsen entfernen.
4. Abdeckungen einsetzen und fest verriegeln durch Druck auf den Rasthaken oben.
Schlauchhalter einsetzen.
Der Schlauchhalter an dieser
Position ist länger als die anderen.
Sicherstellen, dass das richtige
Teil verwendet wird.
5. Schläuche in den Schlauchhaltern fixieren.
Seite 6.
.
3
Wasseranschluss
– Stromschlaggefahr! Aqua-Stopp-Sicherheitseinrichtung nicht in Wasser tauchen (enthält
elektrisches Ventil).
– Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt
beachten!
– Achtung: Waschmaschine nur mit kaltem Trinkwasser betreiben.
– Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen.
– Keinen gebrauchten Zulaufschlauch verwenden. Nur den mitgelieferten oder einen im
autorisierten Fachhandel erworbenen Zulaufschlauch verwenden.
– In Zweifelsfällen vom Fachmann anschließen lassen.
Wasserzulauf
Wasserzulaufschlauch:
– Achtung: Nicht knicken, quetschen, verändern oder durchschneiden
(Festigkeit ist nicht mehr gewährleistet).
Optimaler Wasserdruck im Leitungsnetz: 100-1000 kPa (1-10 bar)
– Bei aufgedrehtem Wasserhahn fließen mindestens 8 l/min.
– Bei höherem Wasserdruck Druckminderventil einbauen.
1. Wasserzulaufschlauch an Wasserhahn anschließen.
Kunststoffverschraubungen nur von Hand anziehen.
2. Wasserhahn vorsichtig aufdrehen und dabei die
Dichtheit der Anschlussstellen prüfen.
Achtung: Schraubverbindung steht unter
Wasserleitungsdruck.
Wasserablauf
Wasserablaufschlauch:
Achtung: Nicht knicken oder in die Länge ziehen.
Höhenunterschied zwischen Aufstellfläche und Abfluss:
0- 100 cm
Ablauf in Waschbecken/Badewanne:
Achtung: Ablaufschlauch gegen Herausrutschen sichern.
Achtung: Verschluss-Stöpsel darf den Abfluss des Waschbeckens nicht
verschließen. Beim Abpumpen prüfen, ob das Wasser schnell genug
abläuft. Das Ende des Ablaufschlauches nicht in das abgepumpte Wasser
tauchen. Gefahr, dass Wasser in die Waschmaschine zurückgesaugt wird.
Ablauf in einen Siphon:
Achtung: Anschluss-Stelle muss mit Schlauchschelle, Ø 24-40 mm
(erhältlich im Fachhandel) gesichert werden.
Ablauf in ein Kunststoffrohr mit Gummimuffe:
Achtung: Ablaufschlauch gegen Herausrutschen sichern.
je nach Modell
Modell: Aqua-Stop
Standard
Aqua-Secure
min 10 mm
max.
max.
90°
90°
3/4 ''
min 10 mm
3/4 ''
4
