DHCP-Server für die Schule
Anleitung zur Einstellung der ZyWall 5 als DHCP-Server
1. Einleitung
Die Schulen im Kanton Bern erhalten im Rahmen des von Swisscom gesponserten Projekts „Schulen
ans Internet" (SAI) einen kostenlosen Internet-Anschluss. Mit dem Anschluss steht der Schule ein
Subnetz mit 254 IP-Adressen zur Verfügung, mit denen die Rechner in der Schule mit dem Internet
verbunden werden können. Um die Vergabe und Zuordnung der IP-Adressen an den Schulgeräten zu
vereinfachen, wird das sogenannte DHCP-Verfahren angewendet. Dazu muss in der Schule ein
DHCP-Server eingerichtet sein.
Viele Netzwerk-Komponenten sind heute mit einem DHCP-Server ausgerüstet, den man in der Schule
verwenden kann.
In dieser Anleitung wird die Konfiguration des DHCP-Servers der „ZyWall 5" (Herstellerfirma Zyxel)
beschrieben.
Wenn nur der DHCP-Server und nicht die Funktion des Routers benützt wird,
werden nur die LAN-
Anschlüsse
gebraucht.
Das WAN-Interface wird also nicht gebraucht.

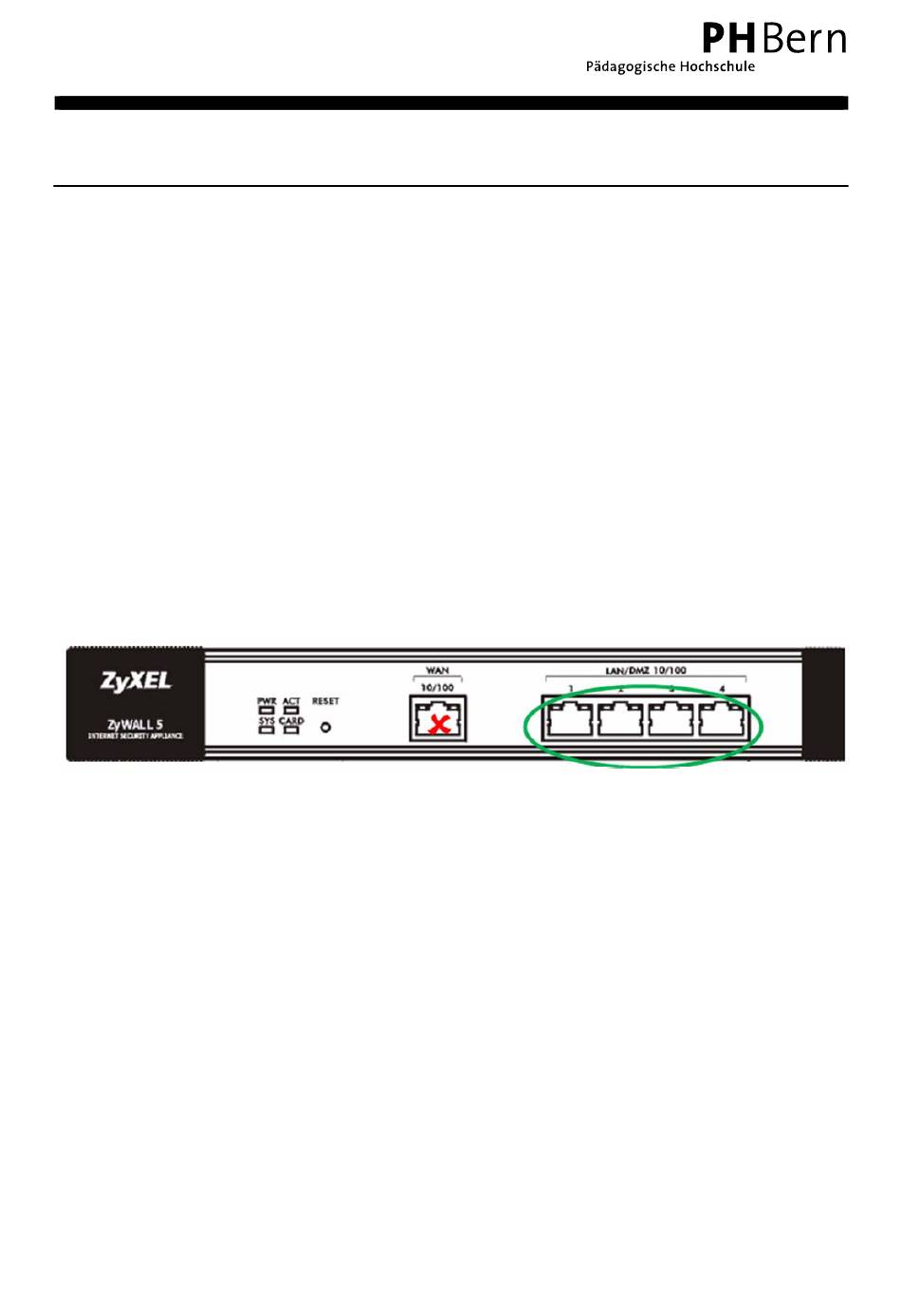

Abb. 1 Vorderseite der ZyWall 5 Routers
