WERNER Dosiertechnik
_____________________________________________________________________________________________________________________________________________________________________________
Mess-, Regel- und Dosiertechnik
Mess-, Regel- und Dosiertechnik für pH-Regulierung und Desinfektionsmittel
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Hettlinger Strasse 17
D- 86637 Wertingen- Geratshofen
für private Pools

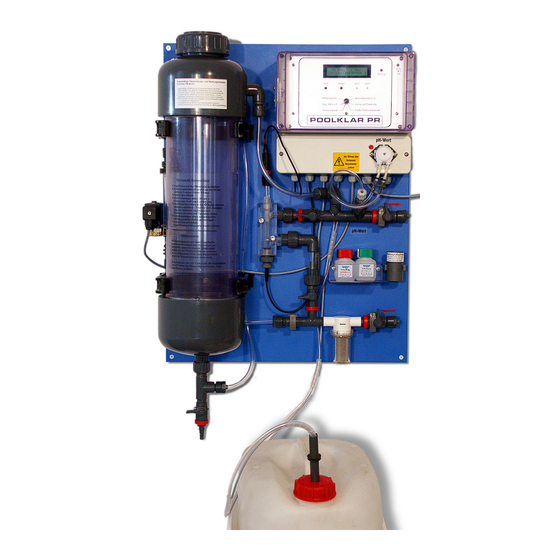

Poolklar PBr (Brom)
Tel. +49 (0) 8272/ 98697-0
Fax +49 (0) 8272/ 98697-19
Technische Änderungen vorbehalten
www.werner-dosiertechnik.de
info@werner-dosiertechnik.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WDT Poolklar PBr

  • Seite 1 WERNER Dosiertechnik _____________________________________________________________________________________________________________________________________________________________________________ Mess-, Regel- und Dosiertechnik für private Pools Poolklar PBr (Brom) Mess-, Regel- und Dosiertechnik für pH-Regulierung und Desinfektionsmittel Technische Änderungen vorbehalten ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Hettlinger Strasse 17 Tel. +49 (0) 8272/ 98697-0 www.werner-dosiertechnik.de D- 86637 Wertingen- Geratshofen Fax +49 (0) 8272/ 98697-19...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 2/22 INHALTSVERZEICHNIS Funktion Technische Merkmale Technische Beschreibung Technische Daten und Programmspezifikation Das Messgerät Der Wasserdurchfluss Messtechnik 2.4.1 pH- Messung 2.4.2 Redoxspannung 2.4.3 Messwasserdurchflussüberwachung Dosiertechnik 2.5.1 Bromschleuse 2.5.2 Dosierpumpe für pH- Senker 2.5.3 Dosierrohr 2.5.4 Sauggarnitur Regeltechnik 2.6.1 Die Reglerdaten - Einstellung der Sollwerte 2.6.2 Alarmwerte 2.6.3 Die Reglercharakteristik und Dosierleistung...

  • Seite 3: Funktion

    Die aktuellen Messwerte sowie der Reglerzustand werden am 2-zeiligen Display angezeigt, ebenso wie Störungen und die einzelnen Arbeitsschritte beim Eichen oder Prüfen der Elektroden. Damit ist die Bedienung des POOLKLAR PBr außerordentlich einfach und sicher. Ein Überwachungssystem für Messwasserdurchfluss und Chemikalienvorrat schaltet die Dosierung bei evtl.

  • Seite 4: Technische Beschreibung

    PRD21A2 Zykluszeit (2 Minuten) Sollwerteauswahl für pH-Wert einstellbar Programmversion - hier PR 21 Sprachversion - D = deutsch Grundprogramm - PR = Programm für POOLKLAR PBr Sollwerte pH Version A 7,0 oder 7,4 Version F 7,4 oder 7,6 Sollwerte Redox...

  • Seite 5: Das Messgerät

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 5/22 Das Messgerät Messwasseranschluss 9x1,5 mit Absperrkugelhahn Filter 300 µm Kugelhahn zum Einstellen des Messwasserdurchflusses durch die Messzelle Anschlussteil für Lösewasser Entleerhahn für Bromschleuse Redoxelektrode mit Halter Messzelle pH- Elektrode Steuerventil für Brom Durchflussanzeige für Lösewasser Bromschleuse d140 Befüllstutzen f.

  • Seite 6: Messtechnik

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 6/22 Messtechnik 2.4.1 pH- Messung Es werden nur hochwertige Glaselektroden (8) mit stabilem Bezugssystem verwendet. Damit wird eine sichere und langzeitstabile Messung des pH - Wertes erreicht. 2.4.2 Redoxspannung Die Redoxspannung dient als Maß zur Beurteilung des hygienischen Zustandes des Schwimmbadwassers.

  • Seite 7: Dosiertechnik

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 7/22 Dosiertechnik 2.5.1 Bromschleuse Bromschleuse besteht einem transparenten PVC-Rohr d140 mm. Befüllt wird die Schleuse oben durch eine Verschraubung d63 mit Hilfe eines Fülltrichters. Zum Ablassen der Bromlösung beim Wiederbefüllen wird unten ein PVC-Kugelhahn DN6 geöffnet. Das Wasser zum Lösen Bromtabletten wird...

  • Seite 8: Sauggarnitur

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 8/22 2.5.4 Sauggarnitur Zum Ansaugen des pH- Senkers wird eine Sauggarnitur mit Niveauschalter eingesetzt. Wird das Gebinde leer dosiert, wird sowohl die pH- Dosierung wie auch die Desinfektionsmitteldosierung abgeschaltet, die Störung wird am Display und eine evtl. angeschlossene Störungsfernmeldung angezeigt.

  • Seite 9: Reglercharakteristik Und Dosierleistung Ph-Wert

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 9/22 2.6.3 Reglercharakteristik und Dosierleistung pH-Wert Der pH-Wert wird gemessen und alle 4 (opt. 2) Minuten mit dem Sollwert verglichen. Entsprechend dem Abstand von Soll- Ist wird die Dosierung umso länger aktiviert, je größer der Abstand von Soll- Ist ist. Hierbei sind von der Zykluszeit von 4 Minuten jeweils 50 Sekunden für die Säuredosierung reserviert.

  • Seite 10: Das Bedienfeld Mit Den Funktionselementen

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 10/22 2.6.4 Das Bedienfeld mit den Funktionselementen Programmschalter Quit- Taster Reset- Taster Trimmpoti für pH 4 Trimmpoti für pH 7 Display 2-zeilig Der Programmschalter: Mit dem Programmschalter werden die gewünschten Programme einfach und eindeutig angewählt. Beim Wechsel in ein Dosierprogramm wird automatisch mit der Startroutine begonnen.

  • Seite 11: Programme

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 11/22 2.6.5 Die Programme Normalbetrieb: Messen, Regeln und Dosieren entsprechend den eingegebenen Reglerdaten. Der pH-Wert wird im Zeitzyklus proportional geregelt. Die Desinfektionsmitteldosierung läuft, bis der Redox- Sollwert erreicht ist. Wiedereinsetzen Desinfektionsdosierung nach Unterschreiten des Sollwertes um 15 mV. Dosierzeit bei pH mindestens 5 Sekunden, d.h. keine Dosierung innerhalb 10% Abweichung vom Sollwert.

  • Seite 12: Dosierstartprogramm

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 12/22 2.6.6 Dosierstartprogramm Bei dem im Privatbad üblichen Abstellen der Filteranlage über Nacht kann es zu einer starken Zehrung an Desinfektionsmittel kommen, dass beim Start am Morgen die Redoxspannung zu niedrig ist und das Gerät auf "Alarm" geht und die Dosierung gleich einstellt.
  • Seite 13 Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 13/22 Auf beide Pumpen bezogene Störmeldungen sind: WASSERMANGEL Es strömt nicht ausreichend Wasser durch die Messzelle. Die Dosierung ist abgeschaltet. Störmeldung 24 VDC ist aktiv! CHEMIKALIE LEER Der Säure- Kanister ist leer und muss durch einen vollen ausgetauscht werden.

  • Seite 14: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme Montageplatz für die Messtafel Der POOLKLAR PBr sollte an einer gut zugänglichen Stelle montiert werden. Zur Stromversorgung wird eine Steckdose 230 V benötigt. Da die Messungen unabhängig vom Messwasserdruck einwandfrei funktionieren, kann die Messtafel auch außerhalb des Technikraums montiert werden.

  • Seite 15: Messwasserdurchfluss

    Messwasserdurchfluss Zum Einstellen des Messwasserdurchflusses wählt man das "Startprogramm" und öffnet alle Kugelhähne an den Anschlüssen zur Filteranlage und am POOLKLAR PBr. Der Messwasserdurchfluss wird am Zulaufhahn zur Messzelle so eingestellt, dass der Schaltkörper im Durchflusswächter eindeutig nach oben gedrückt ist, wobei die Reinigungsperlen kräftig auf der Redoxelektrode rotieren.

  • Seite 16: Inbetriebnahme Der Ph- Dosierung

    Programm, bis die Werte im Regelbereich sind. Später kann auf "Normalbetrieb" umgeschaltet werden. Befüllung der Bromschleuse 1. Zu- und Abgangshahn am POOLKLAR PBr schließen, 2. Entleerschlauch unten an der Bromschleuse in einen Eimer führen 3. Überwurfmutter der Verschlusskappe oben lösen und den Verschlussstopfen abnehmen 4.

  • Seite 17: Überprüfung Der Redoxmessung

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 17/22 Solange ein Eichprogramm aktiv ist, sind alle anderen Funktionen inaktiviert. Das Eichprogramm kann jederzeit mit dem Programmschalter verlassen werden. Bei einer Überprüfung der pH- Elektrode mit einem geeigneten mV-Meter soll die Steilheit nicht unter 56 mV / pH- Einheit liegen, die "Nullpunktsspannung " bei pH 7.00 sollte +/-30 mV nicht überschreiten.

  • Seite 18: Wartung

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 18/22 Wartung Reinigen der pH- Elektrode Messzellenzulauf und Ablauf schließen, Elektrodenkabel oben an der Elektrode abschrauben, dann Elektrode aus der Messzelle herausschrauben. Vorsicht: Keine Feuchtigkeit an die Steckverbindung bringen Elektrodenschaft mit feuchtem, weichem Papier grob reinigen Vorsicht: Nicht die Glasmembran oder den Diaphragmabereich berühren! Elektrode 1 - 2 Minuten in der Reinigungslösung schwenken Elektrode gut mit Wasser abspülen...

  • Seite 19: Wartung Der Schlauchpumpe

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 19/22 Wartung der Schlauchpumpe Monatlich überprüfen, ob die Dosierschläuche an den Anschlüssen feucht sind, d.h. undicht. Wenn ja, sofort Dosierkassette auswechseln. Zum Austausch Pumpenschläuche von den Schlauchtüllen ziehen, die Kassette an den seitlichen Klemmhebelchen greifen, diese zusammendrücken Kassette abziehen.

  • Seite 20: Außerbetriebnahme Und Überwinterung

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 20/22 Außerbetriebnahme und Überwinterung Bei einer Überwinterung im frostgefährdeten Bereich muss die Bromschleuse, die Schläuche, Messwasser- und Dosierleitungen sowie die Messzelle entleert werden. Die pH- Elektrode aus der Messzelle ausbauen und den mit etwas Elektrolyt gefüllten Schutz aufziehen.

  • Seite 21: Klemmplan

    Bedienungsanleitung POOLKLAR Br-2000 (D21b-7/02) 21/22 Klemmplan Steuerplatte PR Klemmenbelegung: Redox- Elektrode Referenz von pH- Elektrode pH- Elektrode Ansteuerung Relais Brom 24 VDC auf A1,A2 Relais Säurepumpe + 24 VDC (rot) 10-11 Leerschalter Säure Säurepumpe-24 VDC (schwarz) 12-13 Leerschalter Chlor + Störungs- Fernmeldung 14-15 Messwasserdurchflussschalter 24 VDC, max.

  • Seite 22: Ersatzteilliste

    Schaltrohr PBr d16 NO Winkel und Einschraubteil 11978 Schaltkörper magnetisch d11 12010 Durchflussschalter d8x600 11975 Messzelle Poolklar PBr Dosierrohr PBr ein T- Stück 3/8“ ein Schlauchanschl. 9x1,5 1/4“ IG und 1/4“ AG Elektroden 10933 pH- Elektrode 60 mm ohne Elektrolytanschluss 12006 pH- Elektroden- Kabel für Schraubsteckkopf...
