MONTAGEANLEITUNG MULTI-FENCE 2018
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de

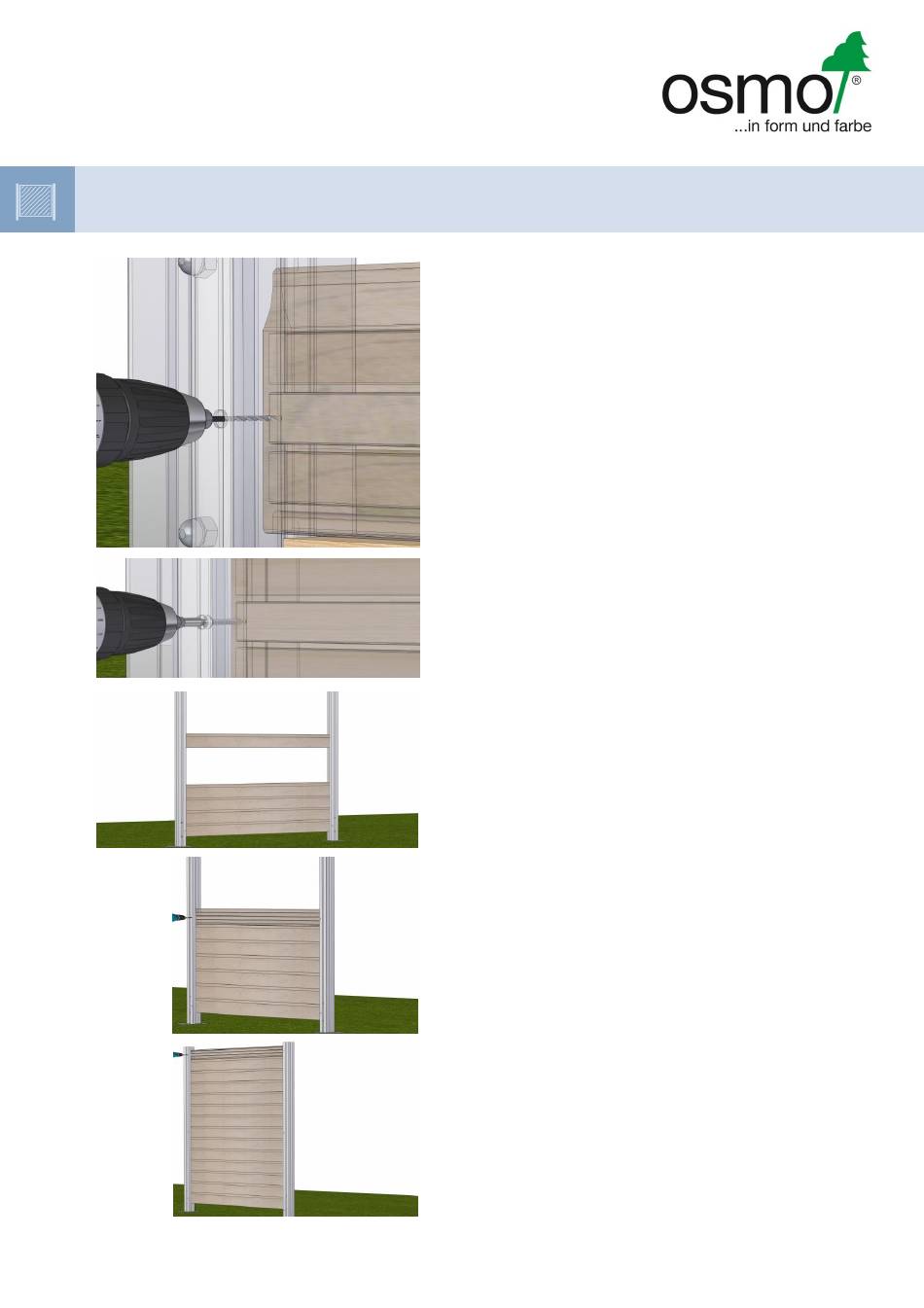

Bohrung mit dem Ø 3,5 mm Bohrer:
(HSS-Bohrer Lang DIN 340 Ø 3,5 mm,
Gesamtlänge 112 mm / Spirale 73 mm)
>
Setzen Sie den 3,5 mm Bohrer
mittig auf das größere, bereits vorgebohrte Loch.
>
Bohren Sie nun durch beide inneren Wände des Pfostens
sowie durch das dazwischenliegende Aluminiumprofil.
>
Verschrauben Sie das Aluminiumprofil mit den beiliegenden
selbstbohrenden Linsenkopfschrauben 4,8 x 45 mm und dem
verlängerten Bit. Die Schrauben schneiden sich in die
kleinere Vorbohrung und verschwinden dabei im Pfosten und
können später mit den Gummistopfen verdeckt werden. Bitte
ein niedriges Drehmoment einstellen!
>
Schieben Sie die nächsten 5 BPC-Profile (ohne Alukern,
Feder zeigt nach oben) in die Pfostennuten, bis sie auf jeweils
der Feder des vorherigen Profils aufliegen.
>
Die Profile liegen alle samt direkt aufeinander (Nut- und
Feder-Verbindung)
und
aluminiumverstärkte BPC-Profil gehalten. Sie werden NICHT
mit dem Pfosten verschraubt.
>
Schieben Sie als nächstes das zweite alukerngefüllte BPC-
Profil 19x145 mm (Nut- und Federprofil, Feder zeigt nach
oben), zwischen die Pfosten auf die letzte BPC-Bohle
(7. Profil).
>
In die Pfosten und in das Aluminiumprofil müssen wieder
Bohrungen zur
Verschraubung vorgenommen werden.
Gehen Sie hierfür Schritt für Schritt wie zuvor beschrieben
(unteres BPC-Profil) vor.
>
Nun, nach und nach die übrigen BPC-Lamellen einschieben
(Standard: 6 weitere Profile). Die Lamellen liegen alle samt
direkt aufeinander (Nut- und Feder-Verbindung) und werden
durch das mittlere aluminiumverstärkte BPC-Profil gehalten.
Sie werden NICHT mit dem Pfosten verschraubt.
>
Das Ende einer Sichtblende bildet wieder ein
aluminiumverstärktes BPC-Profil, 19 x 114 mm ohne Feder.
Schieben Sie das obere Abschlussprofil (Nut nach unten)
zwischen die Pfosten bis es auf der obersten BPC-Bohle
aufliegt.
werden
durch
das
untere
