MONTAGEANLEITUNG MULTI-FENCE 2018

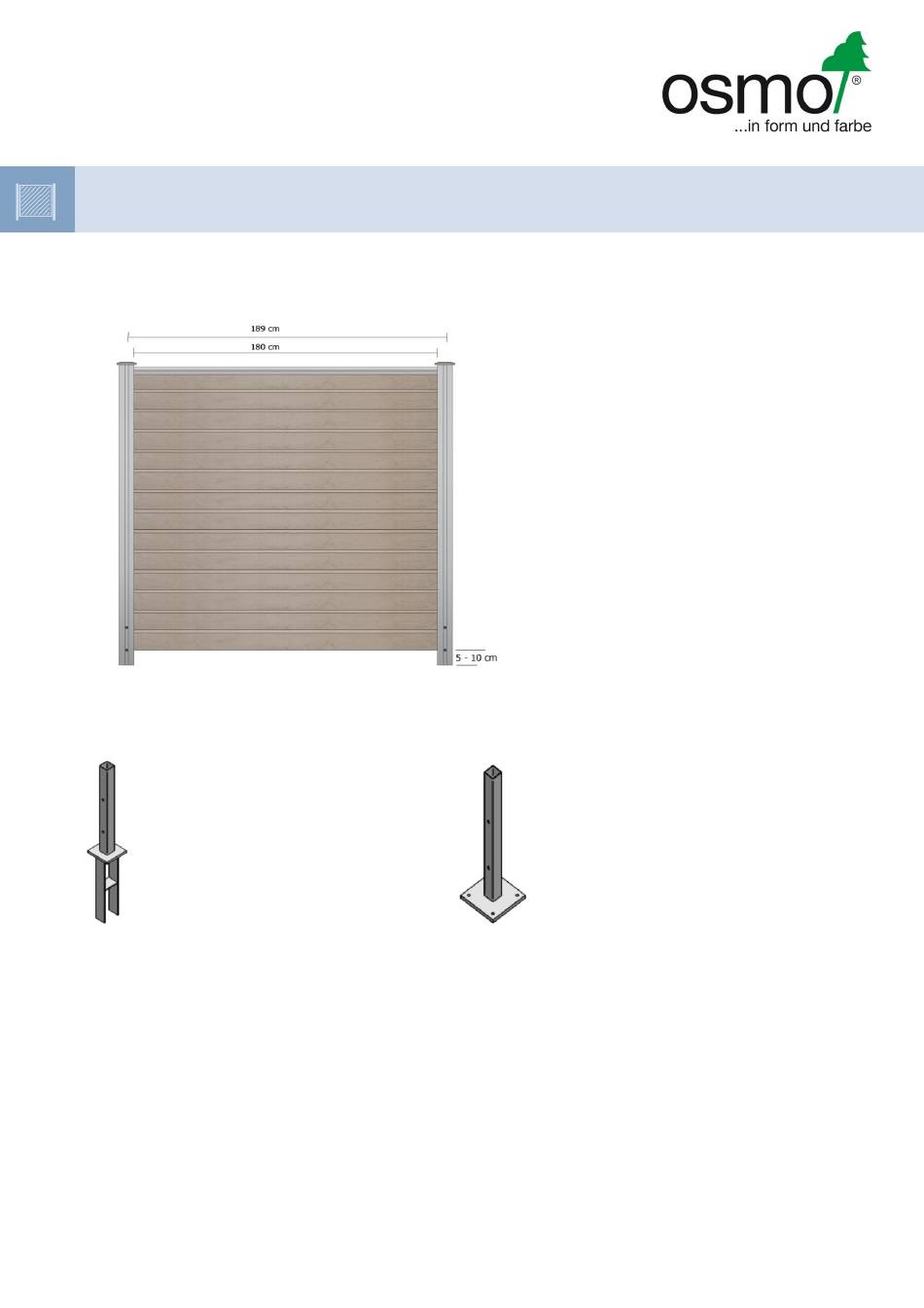

SCHRITT 1: PFOSTENABSTÄNDE BESTIMMEN
SCHRITT 2: PFOSTENANKER MONTIEREN
DER AUFBAU IM ERDREICH
Heben Sie ein Loch von ca. 30 x 30 x 80 cm
(je nach Bodenfestigkeit) aus.
Richten Sie den Anker mit Hilfe des Pfostens
(Pfosten nur aufsetzen, nicht festschrauben)
und Hilfslatten lotrecht aus. Füllen Sie nun die
Löcher mit einem Zement-Kies-Gemisch im Ver-
hältnis 1:3 auf. Wichtig: Erst nach dem vollen
Aushärten des Betons mit der Montage der
Elemente beginnen.
SCHRITT 3: PFOSTEN MONTIEREN
*** ALUMINIUMPFOSTEN TYP B –
BITTE BEACHTEN SIE DIE SEPARATE MONTAGEANLEITUNG ***
>
Bohren Sie mit Hilfe der beiliegenden Papierschablone die Löcher zur Befestigung des Pfostens an den
Pfostenanker vor. Weitere Details erhalten Sie auf der Papierschablone.
>
Stecken Sie den Pfosten auf den Pfostenanker auf. Die vorbereiteten Löcher im Pfosten passen mit denen am
Anker überein.
>
Befestigen Sie den Pfosten mit den zwei beiliegenden Zylinderschrauben mit Hutmutter.
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de
Tipp:
Ermitteln Sie die genauen Pfostenabstände
durch
Einlegen
eines
Pfostennuten. Achten Sie darauf, dass das
Profil
gerade
liegt.
Hilfsklötzchen (Höhe max. 5-10 cm) zum
Unterlegen unter das Aluminiumprofil hilfreich.
Achten Sie bei Über-Eckmontage darauf,
dass der Aluminium-Kern nicht auf Höhe einer
Pfostenankerschraube liegt.
DER AUFBAU AUF FUNDAMENTEN
Untergrund: Betonfundament bzw. ähnlich
befestigter Untergrund. Steinplatten, Verbund-
steine und Terrassendielen sind nicht geeignet.
Richten Sie den Anker mit Hilfe des Pfostens
lotrecht aus (Pfosten nur aufsetzen, nicht fest-
schrauben). Befestigen Sie den Anker mit Dübel/
Verbundanker, die je nach Untergrund separat
erworben werden müssen.
Profils
in
die
Hierzu
sind
z.B.
