MONTAGEANLEITUNG MULTI-FENCE 2018

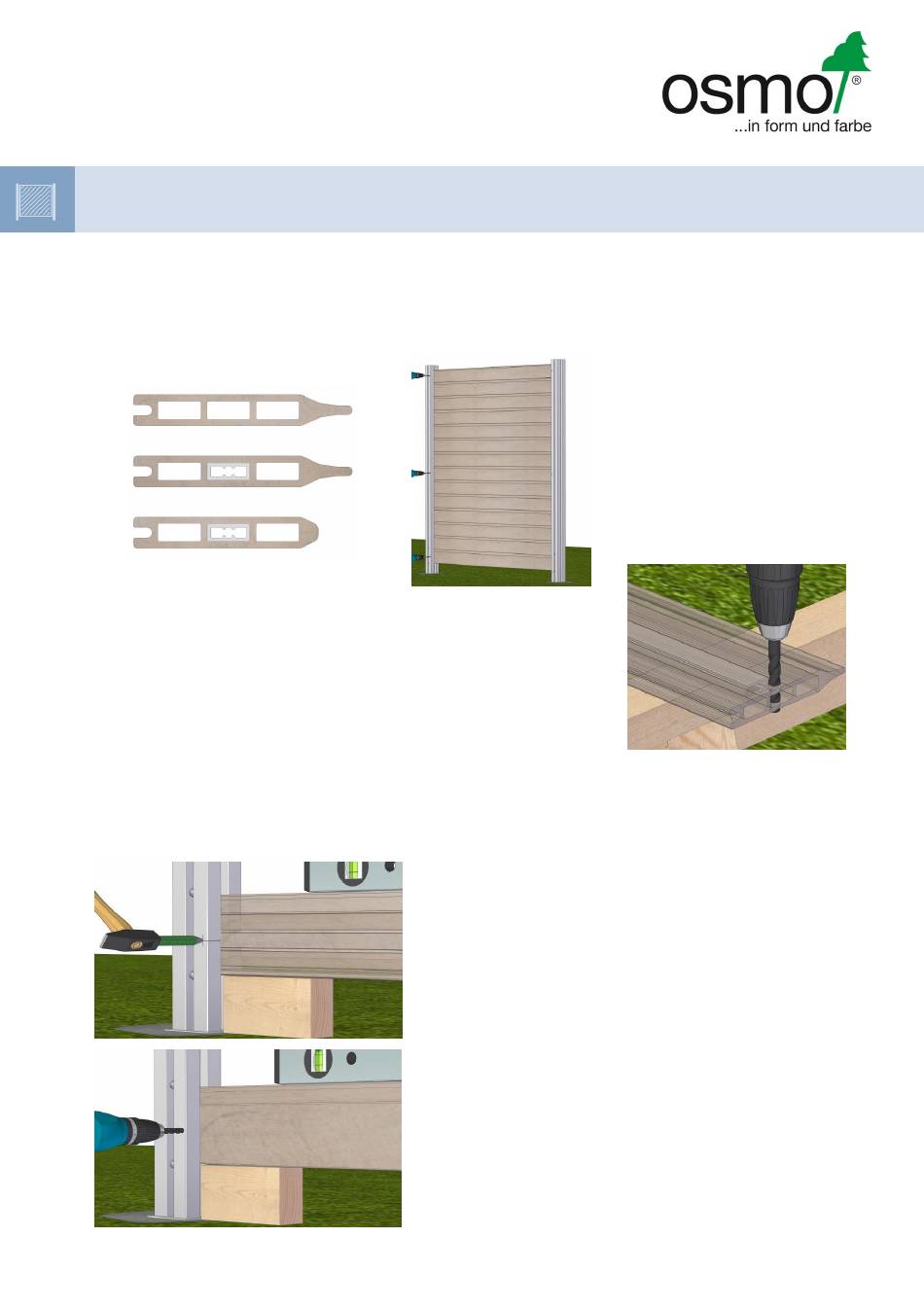

SCHRITT 4: MONTAGEPROFILE VORBEREITEN
>
Die Multi-Fence Sichtblende besteht aus 13 Profilen 19x145 mm,
davon 2 Stück mit Aluminiumkern in der mittleren Kammer und 1 Abschlussprofil ohne Feder 19x114 mm,
ebenfalls mit Aluminiumkern in der mittleren Kammer.
>
Die drei alukerngefüllten Profile bilden die Montageprofile. Ausschließlich diese werden mit dem Pfosten verschraubt.
>
Bereiten Sie die drei Montageprofile für die Montage vor:
-
Hierzu schieben Sie vorerst alle drei Aluminiumkerne
einseitig ein Stück aus der Kammer.
-
Durchbohren Sie (Ø 10mm), mittig der mittleren Kammer, möglichst weit
am Rand das BPC-Profil.
-
Schieben Sie die Aluminiumkerne jetzt auf der anderen Seite hinaus
und bohren die zweite Seite, identisch wie zuvor.
SCHRITT 5: SICHTBLENDEN MONTAGE
>
Legen Sie ein alukerngefülltes Profil 19x145 mm, Feder nach oben, zwischen die Pfosten, in die Pfostennuten ein. Damit
Sie den von Ihnen gewünschten Abstand zum Erdreich (5-10 cm) einhalten, legen Sie die Hilfsklötzchen unter das
Aluprofil. Achten Sie darauf, dass das Profil gerade liegt (Wasserwaage verwenden).
>
Mit zwei Bohrern (Bohrer 3,5mm und Bohrer 10mm) bereiten Sie die Bohrlöcher für die Montage des ersten, unteren
Profils vor.
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de
Bohrung mit dem Ø 10 mm Bohrer:
>
Achten Sie darauf, dass Sie die erste Bohrung nicht zu tief
ansetzen. Die Unterkante des untersten Profils sollte mindestens
5 cm und maximal 10 cm Abstand zum Erdreich haben. Wenn Sie
mit Hilfsklötzchen arbeiten ergibt sich die Höhe zwangsläufig.
>
Die Bohrung im Pfosten muss auf Höhe der Bohrung im BPC-
Profil liegen, also mittig des Aluminiumkerns.
Tipp: Zeichnen Sie die Position vorsichtig mit Bleistift auf den
Pfosten an.
>
Bohren Sie lediglich durch die äußere Pfostenwand.
Tipp: Körnen Sie die Löcher an.
