4.3.5 Misure di resistenza e prova di continuità
Prima di procedere alla misura della resistenza,
accertarsi di scollegare l'alimentazione del
circuito da misurare e scaricare tutti i
condensatori.

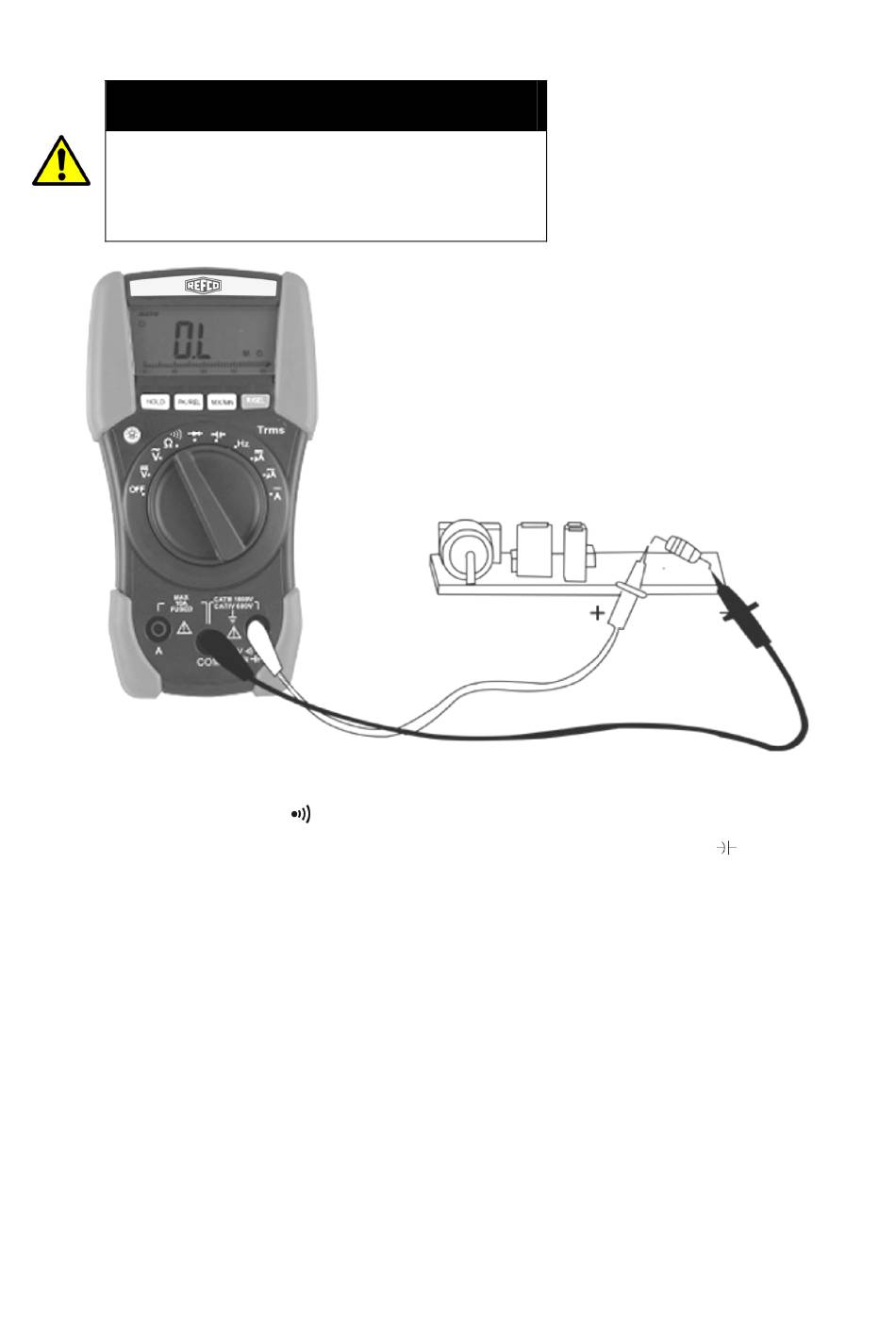

Fig. 6: Utilizzo del multimetro per la misura della resistenza e la prova di continuità
1. Selezionare la posizione Ω
2. Inserire i puntali di prova negli ingressi; inserire il puntale rosso nell'ingresso
quello nero nell'ingresso COM (vedi Fig. 6).
3. Collegare i puntali di misura al circuito da misurare. Viene così visualizzato il valore della
resistenza.
4. Premere il pulsante R/SEL per selezionare la gamma corretta o utilizzare la funzione di
selezione automatica della gamma (vedi punto 4.2.4). Se non si conosce la resistenza da
misurare, selezionare la gamma maggiore.
5. Se compare il messaggio "O.L", selezionare una gamma maggiore.
6. La prova di continuità è sempre attiva e la misura viene eseguita utilizzando i puntali nella
stessa maniera che per la misura della resistenza. Il cicalino si attiva per valori di resistenza
<35Ω.
7. Per la funzione di ritenuta dei dati, la misura dei valori massimo e minimo e la misura relativa,
fare riferimento al punto 4.2.
PERICOLO
.
IT-12
