4.3.3 Misura di corrente DC

La corrente DC max. di ingresso è pari a 10A.
Non tentare di eseguire la misurazione di correnti
superiori al fine di evitare scosse elettriche o
danni allo strumento.
1. Togliere alimentazione al circuito da misurare.
2. Selezionare la posizione A
3. Inserire i puntali di prova negli ingressi; inserire il puntale rosso nell'ingresso A e quello nero
nell'ingresso COM (vedi Fig. 4).
4. Collegare in serie il puntale rosso e nero al circuito da misurare, rispettando le polarità corrette.
5. Alimentare il circuito da misurare. Viene così visualizzato il valore della corrente.
6. Se compare il messaggio"O.L." significa che la corrente rilevata oltrepassa i limiti.
7. Se il valore rilevato è inferiore a 4mA, procedere come segue per una migliore risoluzione:
•
Spegnere il circuito da misurare.
•
Portare il selettore su
•
Rimuovere il puntale rosso dall'ingresso A ed inserirlo nell'ingresso
accendere il circuito da misurare. Premere il pulsante R/SEL se necessario per selezionare
una gamma maggiore.
8. Il simbolo "-" sul display dello strumento indica che la corrente presenta direzione opposta per
quanto riguarda la connessione.
9. Per la funzione di ritenuta dei dati, la misura dei valori massimo e minimo e la misura relativa,
fare riferimento al punto 4.2.
PERICOLO

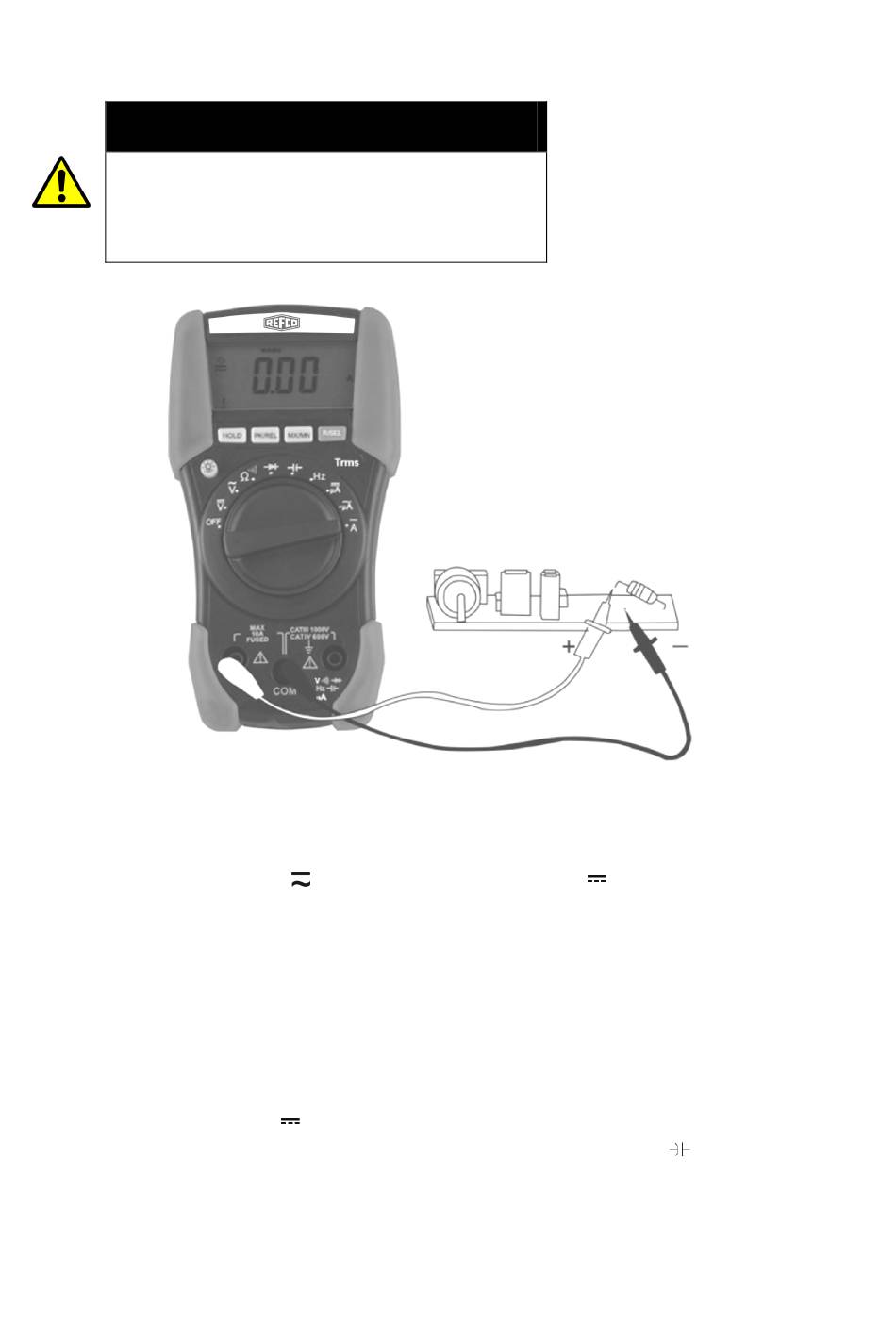

Fig. 4: Utilizzo del multimetro per la misura di corrente DC
. Il display mostra il messaggio "
µA.
IT-10
".
HzVΩµA. Quindi
