AQUA A-TECHNOPOOL PH-RX Bedienungsanleitung
Verwandte Anleitungen für AQUA A-TECHNOPOOL PH-RX
Inhaltszusammenfassung für AQUA A-TECHNOPOOL PH-RX

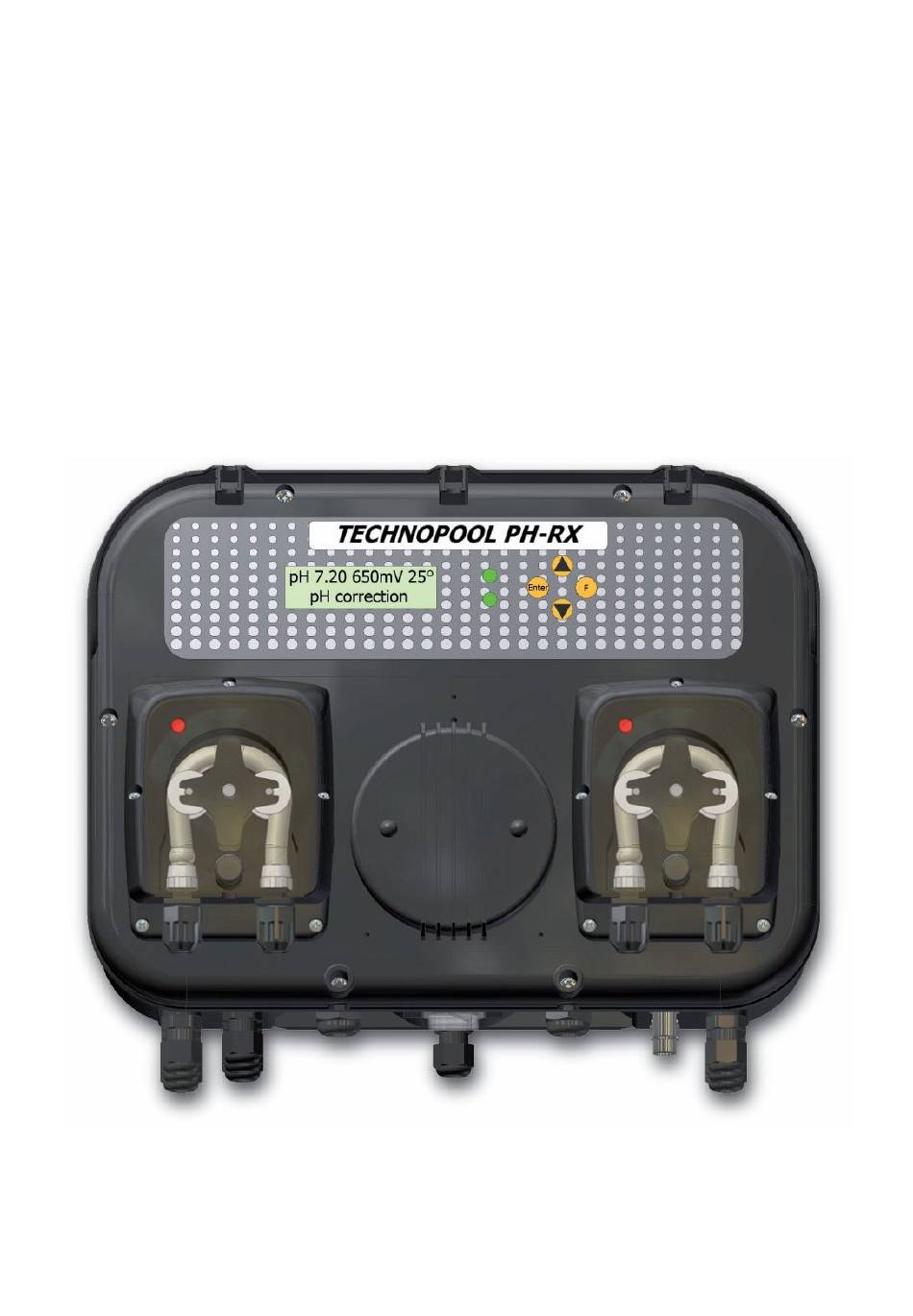

- Seite 1 TECHNOPOOL PH-RX INSTALLATION MANUAL pg 2 MANUALE DI INSTALLAZIONE pg 14 MANUEL D’INSTALLATION ET D’ENTRETIEN pg 26 MANUAL DE INSTALACIÓN pg 37 BEDIENUNGSANLEITUNG pg 49 TECHNOPOOL PH-RX 28/06/2010...
-
Seite 49: Allgemeine Information
• Im Falle einer Fehlfunktion schalten Sie das Gerät bitte aus und kontaktieren Sie Ihren Händler oder die technische Abteilung von AQUA für Unterstützung bei der Reparatur • Für einen störungsfreien Betrieb sollten nur original AQUA - Ersatzteile und Zubehör verwendet werden AQUA S.p.a übernimmt keine Verantwortung für Fehler durch unsachgemäßen Gebrauch oder durch Nichtverwendung von original AQUA -Teilen. -
Seite 50: Standardzubehör
2 Montageschellen DN 50 f. 2 Saugfilter 2.3 Installationsschema elektrisch und hydraulisch 2.4 Elektrische Eigenschaften Stromversorgung: 230VAC 50/60 Hz. 2.5 Elektrischer Anschluss Überzeugen Sie sich vor der Installation, ob der Anschluss korrekt geerdet und mit einem Trennschalter versehen ist A-TECHNOPOOL PH-RX 28/06/2010 50/64... -
Seite 51: Zubehör - Beschreibung
Führen Sie die Elektrode vorsichtig in den Elektrodenhalter ein, bis die O-Ringe ihre Position zwischen Überwurfmutter und Halter erreicht haben, ziehen Sie die Elektrode ca. 2 cm wieder heraus. 3. Dann Schrauben sie die Elektrode vorsichtig fest. A-TECHNOPOOL PH-RX 28/06/2010 51/64... -
Seite 52: Technopool Programmierung
Das Benutzermenü erlaubt alltägliche Änderungen an den Technopool - Einstellungen. Einstellung pH - Sollwert (innerhalb der Proportionalgrenzen siehe Installationsmenü) Einstellung Rx - Sollwert (innerhalb der Proportionalgrenzen siehe Installationsmenü) Erstansaugen der Pumpe (Drücken Sie AUF/AB gleichzeitig, dann läuft die Pumpe mit 100% Leistung) A-TECHNOPOOL PH-RX 28/06/2010 52/64... -
Seite 53: Installationsmenü
3.2 Installationsmenü Das Installationsmenü erlaubt die Einstellung aller Parameter Ihres Technopools. Drücken Sie 3 Sek. Enter um in das Installationsmenü zu gelangen (Passwort nötig) Passwort ist A-TECHNOPOOL PH-RX 28/06/2010 53/64... -
Seite 54: Kalibrierung Der Ph Elektrode
Beispiel: Sollwert pH= 7.00, L1= pH 7.60, %pH=SET= 0%, %pH=L1= 80%, Messung der pH Elektrode ist 7.30 Die Pumpe errechnet die Zeit für die Dosierung wie folgt: 80% x 50% = 40% für 5 Minuten ( 300 Sekunden ), die Pumpe läuft 120 Sekunden. A-TECHNOPOOL PH-RX 28/06/2010 54/64... -
Seite 55: Sollwert Ph Und Redox
• pH Dosierungsalarm (5 min. - 60 min./ AUS): Wenn die pH Dosierpumpe läuft und am pH Wert tritt keine Änderung (0.05) auf, wird Alarm gegeben und die Dosierung wird gestoppt. Der Alarm wird automatisch außer Kraft gesetzt wenn der pH Wert A-TECHNOPOOL PH-RX 28/06/2010 55/64... - Seite 56 Zeit gibt das System Alarm und stoppt die Dosierung • Flow Control: Das Gerät kann mit einem Flow - Sensor ausgerüstet werden, der den Durchfluss in einem Elektrodenhalter (Option) überwacht. Bei zu wenig Durchfluss gibt das System Alarm und stoppt die Dosierung. A-TECHNOPOOL PH-RX 28/06/2010 56/64...
-
Seite 57: Spracheinstellung ( En-Fr-Sp-It-Pt )
Fühler angeschlossen, ist wird dies im Display anstelle einer Temperaturanzeige mit N.C. gemeldet (Technopool betrachtet dies dann als 25° C) • Manuell: Die Temperatur des den Elektrodenhalter durchlaufenden Wassers kann wie unten beschrieben eingestellt werden. A-TECHNOPOOL PH-RX 28/06/2010 57/64... -
Seite 58: Manuelle Funktion
• Alarm Wiedergabe (kann als Öffner oder Schließer eingestellt werden) • Ausgang für einen Salzgenerator oder zusätzliche Chlor- Dosierpumpe (bis 5A, 230V, 50 Hz), in diesem Fall wird das Relais als zusätzlicher Sollwert betrieben. (es kann als Öffner oder Schließer unter mV Sollwert betrieben werden). A-TECHNOPOOL PH-RX 28/06/2010 58/64... -
Seite 59: Ansicht Elektronik
3.2.14 Ansicht Elektronik A-TECHNOPOOL PH-RX 28/06/2010 59/64... -
Seite 60: Einwintern Der Elektroden
Die Dosierpumpen müssen sorgfältig mit Wasser gespült werden um Reste der Chemikalien zu beseitigen. Die Elektroden müssen in der Originalbox verpackt, ordnungsgemäß mit Wasser gefüllten Schutzkappen versehen werden. Werden die oben genannten Bedingungen nicht beachtet übernimmt der Hersteller keine Verantwortung für Schäden während des Transportes. A-TECHNOPOOL PH-RX 28/06/2010 60/64... - Seite 61 Elektrisches und Elektronisches Equipment (EEE) beinhaltet gesundheits- und umweltgefährdende Stoffe und muss bei Sondermüllsammelstellen abgegeben , oder gegen gleichwertiges Equipment beim Hersteller ausgetauscht werden. Die oben Erwähnte Richtlinie sieht Strafmaßnahmen bei Zuwiderhandlung vor A-TECHNOPOOL PH-RX 28/06/2010 61/64...
