MODEL:
SL2400/B
SL2400/C
SL2400/CH
CZE |

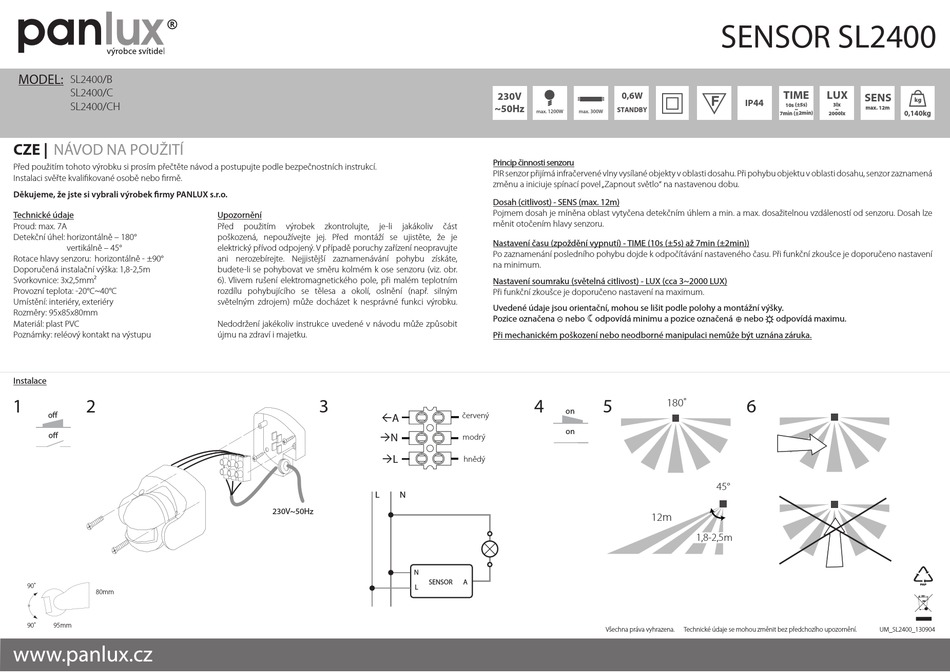

NÁVOD NA POUŽITÍ
Před použitím tohoto výrobku si prosím přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalifikované osobě nebo firmě.
Děkujeme, že jste si vybrali výrobek firmy PANLUX s.r.o.
Technické údaje
Proud: max. 7A
Detekční úhel: horizontálně – 180°
vertikálně – 45°
Rotace hlavy senzoru: horizontálně - ±90°
Doporučená instalační výška: 1,8-2,5m
Svorkovnice: 3x2,5mm²
Provozní teplota: -20°C~40°C
Umístění: interiéry, exteriéry
Rozměry: 95x85x80mm
Materiál: plast PVC
Poznámky: reléový kontakt na výstupu
Instalace
1
2
90˚
80mm
95mm
90˚
Upozornění
Před
použitím
výrobek
zkontrolujte,
je-li
poškozená, nepoužívejte jej. Před montáží se ujistěte, že je
elektrický přívod odpojený. V případě poruchy zařízení neopravujte
ani nerozebírejte. Nejjistější zaznamenávání pohybu získáte,
budete-li se pohybovat ve směru kolmém k ose senzoru (viz. obr.
6). Vlivem rušení elektromagnetického pole, při malém teplotním
rozdílu pohybujícího se tělesa a okolí, oslnění (např. silným
světelným zdrojem) může docházet k nesprávné funkci výrobku.
Nedodržení jakékoliv instrukce uvedené v návodu může způsobit
újmu na zdraví i majetku.
3
A
N
L
L
230V~50Hz
230V
~50Hz
max. 1200W
max. 300W
Princip činnosti senzoru
PIR senzor přijímá infračervené vlny vysílané objekty v oblasti dosahu. Při pohybu objektu v oblasti dosahu, senzor zaznamená
změnu a iniciuje spínací povel „Zapnout světlo" na nastavenou dobu.
Dosah (citlivost) - SENS (max. 12m)
Pojmem dosah je míněna oblast vytyčena detekčním úhlem a min. a max. dosažitelnou vzdáleností od senzoru. Dosah lze
měnit otočením hlavy senzoru.
jakákoliv
část
Nastavení času (zpoždění vypnutí) - TIME (10s (±5s) až 7min (±2min))
Po zaznamenání posledního pohybu dojde k odpočítávání nastaveného času. Při funkční zkoušce je doporučeno nastavení
na minimum.
Nastavení soumraku (světelná citlivost) - LUX (cca 3~2000 LUX)
Při funkční zkoušce je doporučeno nastavení na maximum.
Uvedené údaje jsou orientační, mohou se lišit podle polohy a montážní výšky.
Pozice označena - nebo odpovídá minimu a pozice označená
Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
4
červený
modrý
hnědý
N
N
SENSOR
A
L
SENSOR SL2400
IP44
STANDBY
nebo
odpovídá maximu.
+
5
6
180˚
45°
12m
1,8-2,5m
Všechna práva vyhrazena.
Technické údaje se mohou změnit bez předchozího upozornění.
TIME
LUX
SENS
0,140kg
UM_SL2400_130904
