Inhaltsverzeichnis
Werbung
1
Stromversorgung
2
Front Eingang
3
Rear Eingang
4
Subwoofer Eingang
5
Hochpegel-Eingang
6
Optischer Eingang*
7
Koaxialer Eingang*
8
AUX Eingang
9
BT-BOX Anschluss
10
Auto-On Schalter
11
Reset Funktion
12
Eingangsmodus
13
USB Anschluss
14
Signalausgang
Anschluss für die
15
opt. Fernbedienung
* Hinweis:
Wenn der Pegel des angeschlossenen Digitalsignales nicht regelbar ist, wird eine der optional erhältlichen Fernbedienungen benötigt

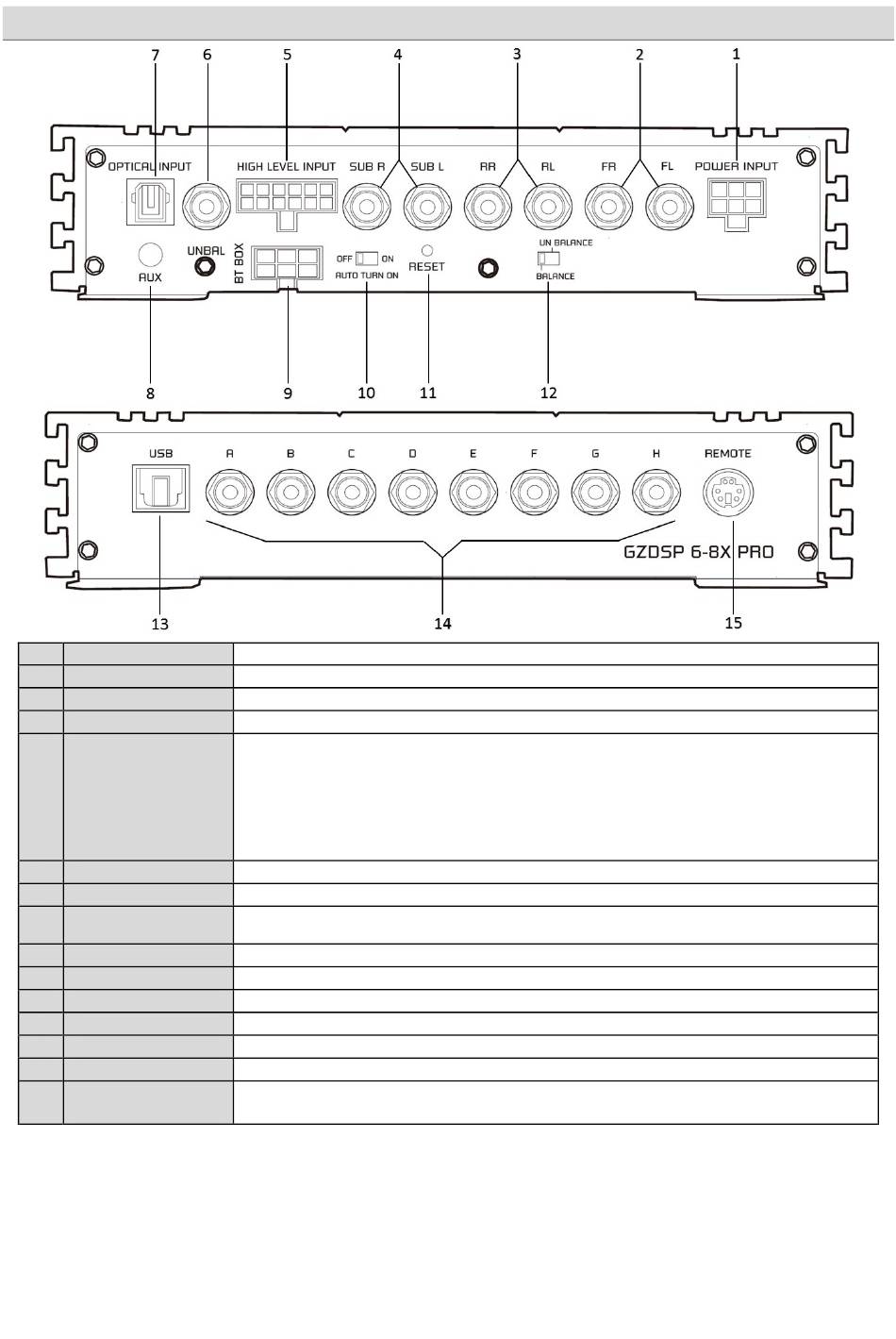

Verbindungen und Anschluss
Zum Anschluss der Betriebsspannung (Belegung siehe nächste Seite)
Zum Anschluss der Vorverstärker-Ausgänge für die Front-Kanäle
Zum Anschluss der Vorverstärker-Ausgänge für die Heck-Kanäle (wenn verfügbar)
Zum Anschluss der Vorverstärker-Ausgänge für die Subwoofer-Kanäle (wenn verfügbar)
Zum direkten Anschluss der Lautsprecherausgänge einer Head-Unit (Autoradio), welche keine
Vorverstärker-Ausgänge bietet. Der GZDSP 6-8X PRO verfügt über eine automatische
Einschaltfunktion (DC-ON). Daher ist es nicht notwendig, eine Remote Leitung anzuschließen.
(Auto-On Schalter in „ON" Stellung). Achtung: Die Hochpegel-Eingänge und die Cinch
Eingänge dürfen nicht gleichzeitig genutzt werden. Dies könnte zu einer Fehlfunktion oder
Beschädigung des Gerätes führen.
Zum Anschluss einer digitalen Audioquelle mittels einer optischen Digitalleitung (Stereo PCM)
Zum Anschluss einer digitalen Audioquelle mittels eines koaxialen Digitalkabels (Stereo PCM)
An die Klinkenbuchse (3.5 mm Stereo) kann eine externe Audioquelle (MP3-Player, Smartphone,
Navigationsgerät oder ähnliche) angeschlossen werden
Zum Anschluss des optional erhältlichen Adapters zur kabellosen Musikübertragung
Zur Aktivierung der aut. Einschaltfunktion, wenn keine Remote-Leitung zur Verfügung steht
Zum Zurücksetzen aller Einstellungen auf die Werkseinstellung
Zur Einstellung des Eingangssignals
Zum Anschluss des mitgelieferten USB Kabels an den USB Port eines kompatiblen Windows PC
Zum Anschluss des Verstärkers (oder mehrerer) mittels Cinch-Signalleitungen
Zum Anschluss einer der optional erhältlichen Fernbedienungen GZDSP REMOTE PRO, GZDSP
TOUCH REMOTE oder des Apple Lightning Adapters GZDSP I-CONNECT
