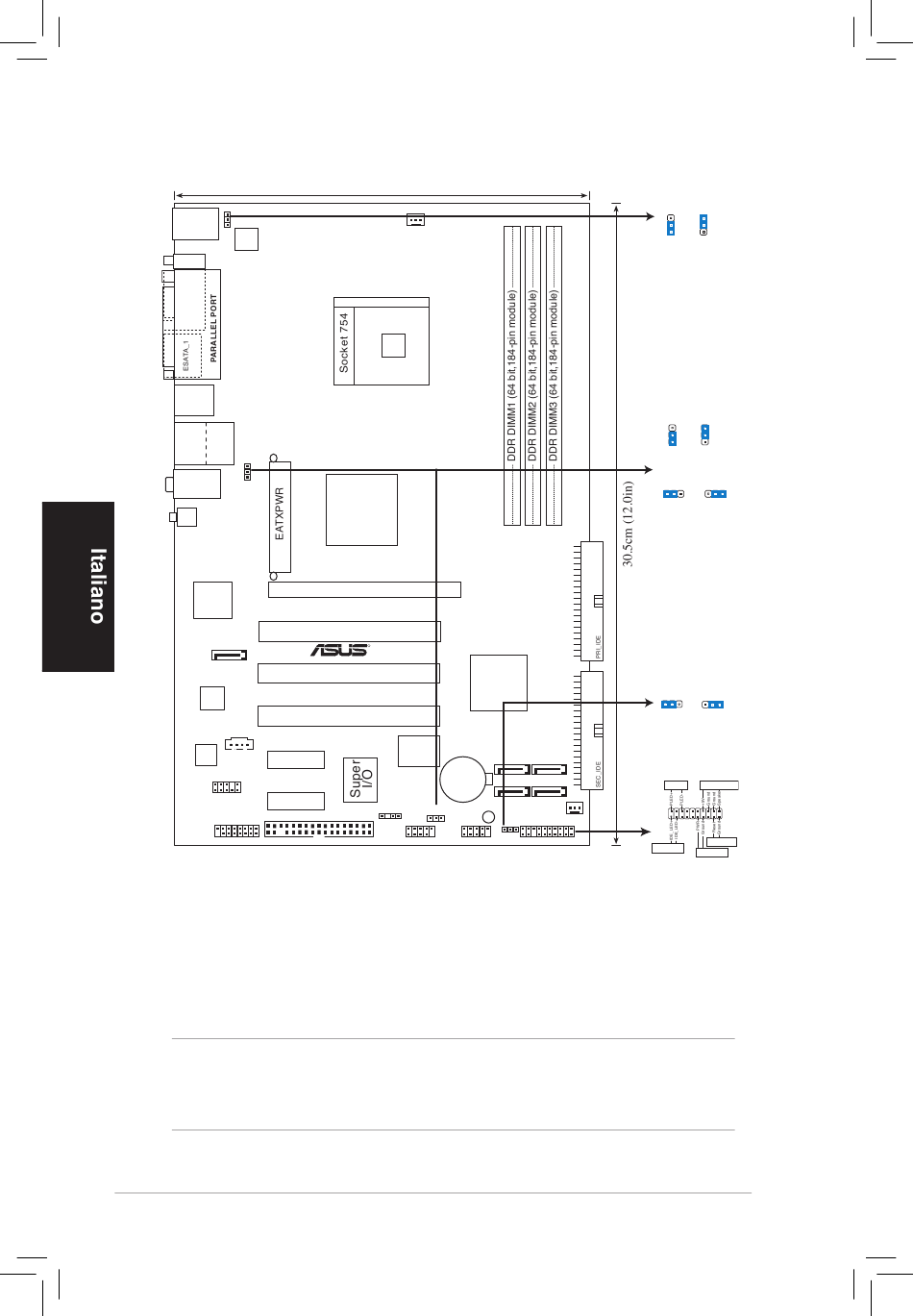

1. Diagramma disposizione scheda madre
KBPWR
PS/2KBMS
T: Mouse
B: Keyboard
ATX12V
COM1
F_USB12
Bottom:
Top:
USB3
RJ-45
USB4
USBPW1
Top:Line In
Center:Line Out
Below:Mic In
SPDIF_O
JMicron
JMB363
SATA_RAID1
RTL8201CL
CD
ALC660
PCIEX1_1
AAFP
PCIEX1_2
FLOPPY
GAME
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa ZIF a 754 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
