Module einlegen und befestigen
Achtung bei Windböen und windigem Wetter!
Bei starkem Wind muss jedes Modul gleich nach dem Einlegen fixiert werden.

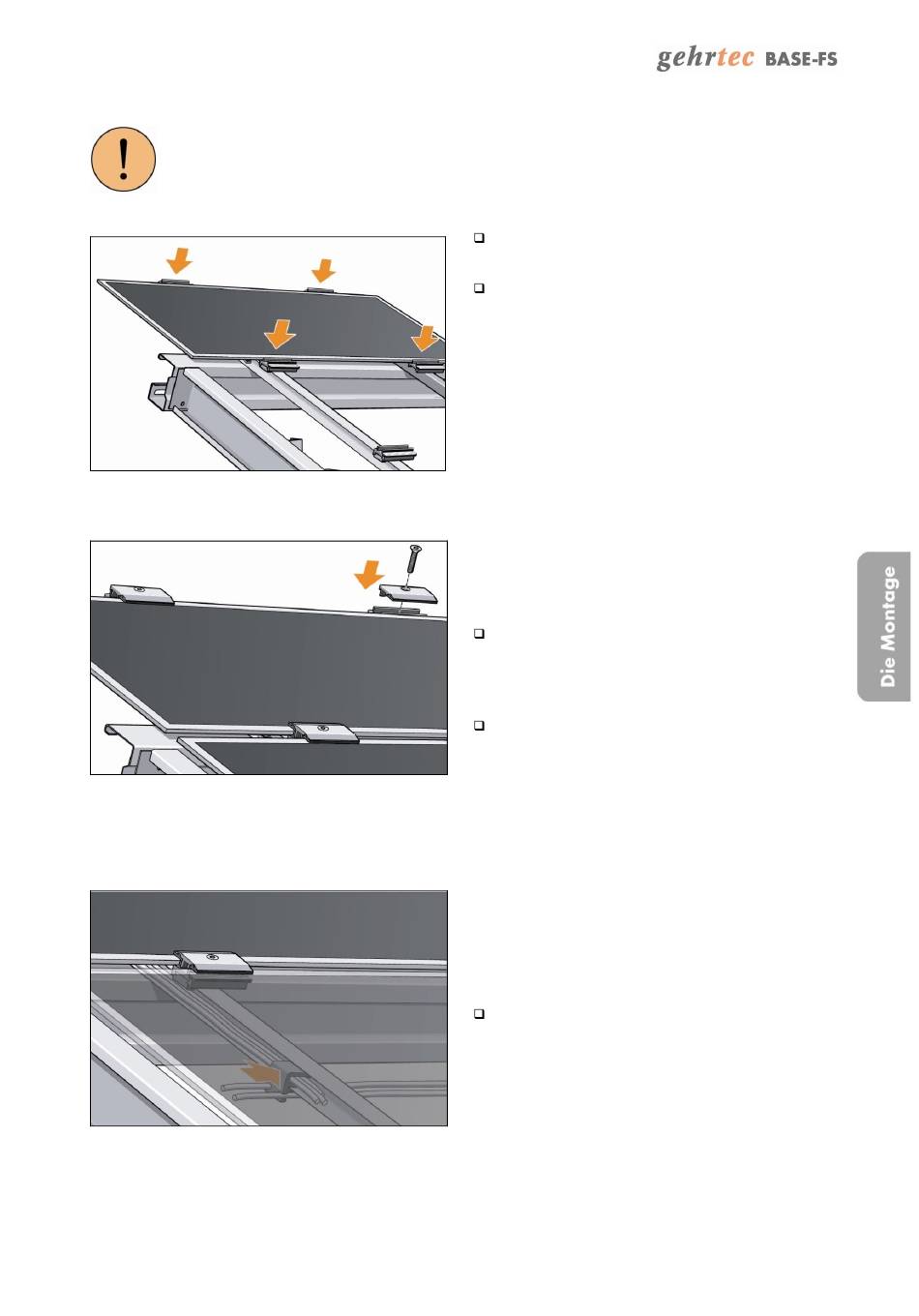

Bild 30: das „Klemmenbett" bestücken
Bild 31: Klemmenoberteile verschrauben
Bild 32: Kabelclip am Belagträger
Legen Sie die Solarmodule in das Klemmen-
bett.
Achten Sie darauf, dass die Abstände der
Module nach links und rechts gleich sind.
Die Klemmenoberteile für die Modulendklemmen
haben eine Gummilagerung, die Klemmenoberteile
für Modulmittelklemmen haben zwei Gummilage-
rungen.
Setzen Sie die Klemmenoberteile auf die Un-
terteile, und verschrauben Sie sie mit den
Senkkopfschrauben M8 × 40 mit 20Nm
(handfest).
Die Klemmen bilden eine sogenannte Form-
schlussverbindung. Das heißt, sobald die Ste-
ge der Ober- und Unterklemme auf dem Bo-
den der Ober- und Unterklemme aufliegen,
sind die Module fest verschraubt. Somit sind
die Module nach allen Vorgaben des Modul-
herstellers montiert worden.
Die Kabelclips sind vorgesehen, um eine saubere
Kabelführung gewährleisten zu können.
Es empfiehlt sich, die Kabelclips zu montieren, be-
vor die Solarmodule den Zugang zu den Belag-
trägern erschweren.
Schieben Sie die Kabelclips an der Unterseite
der Belagträger hinein, bis sie einrasten.
