- Le bâti est fixé avec des vis (M10) sur une structure type dalle de béton solide et fixe capable de
supporter le poids de la pompe à chaleur et permettant l'évacuation naturelle des eaux de pluie et des
condensats. Les supports bois ou tout autre matériau déformable, corrodable ou/et hydrophobe sont
interdits. Le montage sur des systèmes anti bruit est recommandé ref 104284 (en option).
- Un dégagement suffisant (50 cm minimum) pour le fonctionnement optimal et le démontage des
panneaux est prévu autour de la machine.
- Aucun objet ne devra perturber la circulation d'air (entrée et sortie des grilles) par obstruction ou par
re circulation, l'efficacité de la pompe à chaleur serait réduite voire source de dysfonctionnement par
mise en sécurité. Voir le chapitre Entretien pour le nettoyage.
- Le débit d'eau dans la pompe est assuré par la pompe de filtration de piscine (ou une pompe auxiliaire).
Le débit d'eau recommandé par modèle est indiqué dans le tableau des caractéristiques et sur l'étiquette
présente sur le côté de la pompe à chaleur.

RACCORDEMENT HYDRAULIQUE

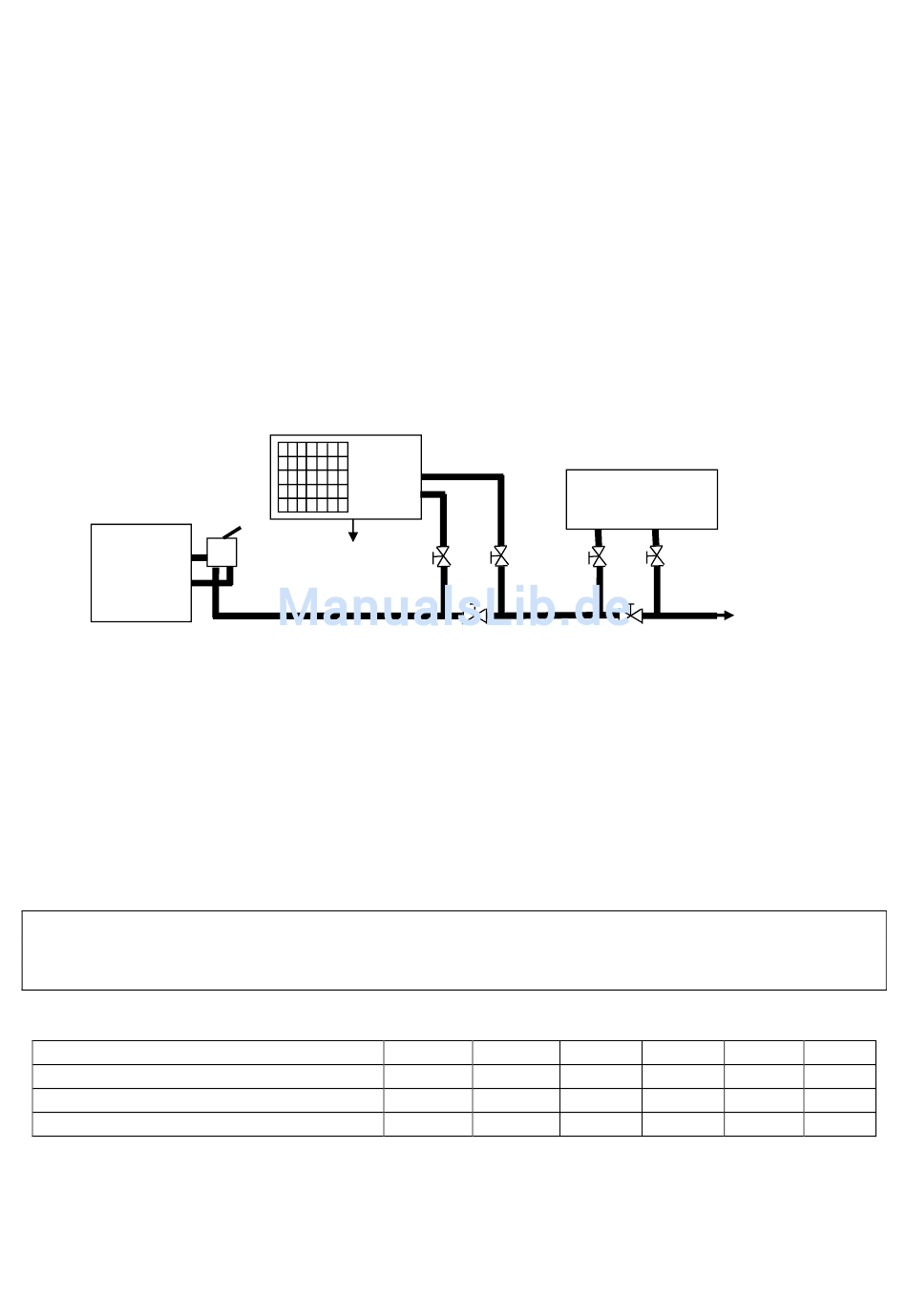

Schéma de principe
Filtre
Rappel :
La longueur de la canalisation d'eau entre la piscine et la pompe à chaleur ne doit pas dépasser
10m.
Placer la pompe à chaleur BY AQUALUX sur le refoulement entre le filtre et le système de traitement
de l'eau
On adoptera un montage en dérivation avec trois vannes (by-pass), ou via le kit by pass 32/38 ref
101642 (en option) ou en 50 ref 105036 (en option) de façon à pouvoir régler le débit d'eau de piscine
passant par la pompe à chaleur. Ce montage permet de plus le démontage de l'appareil sans arrêter la
filtration. Les condensats doivent s'écouler librement vers l'égout.

RACCORDEMENT ELECTRIQUE

Couper l'alimentation électrique avant toute intervention
et arrêter le fonctionnement du circuit hydraulique
Caractéristiques électriques
Modèle
Protection différentielle (mA) à prévoir
Disjoncteur courbe D (A) à prévoir
Câble d'alimentation (mm²) à prévoir
Conditions :
Longueur maxi du câble d'alimentation : 10 m,
Si le câble d'alimentation est ≥10m, le diamètre du câble doit être augmenté.
Le câble de signal peut être rallongé jusqu'à 50m.
NOTPACBYAQX- indH - 02/15
Pompe à chaleur
Drain
condensats
ATTENTION RISQUE DE CHOC ELECTRIQUE
104269 104272
30 30
6A 6A
3×2.5 3×2.5
4 /39
Traitement
automatique
Refoulements
104273 105535 105536 105537
30 30
6A 10A
3×2.5 3×2.5 3×2.5
30 30
10A 10A
3×2.5
