Abmessungen, Mechanischer Aufbau
LUCOM GmbH Elektrokomponenten & Systeme
www.lucom.de
125mm
X *mm
Version 3.0.06

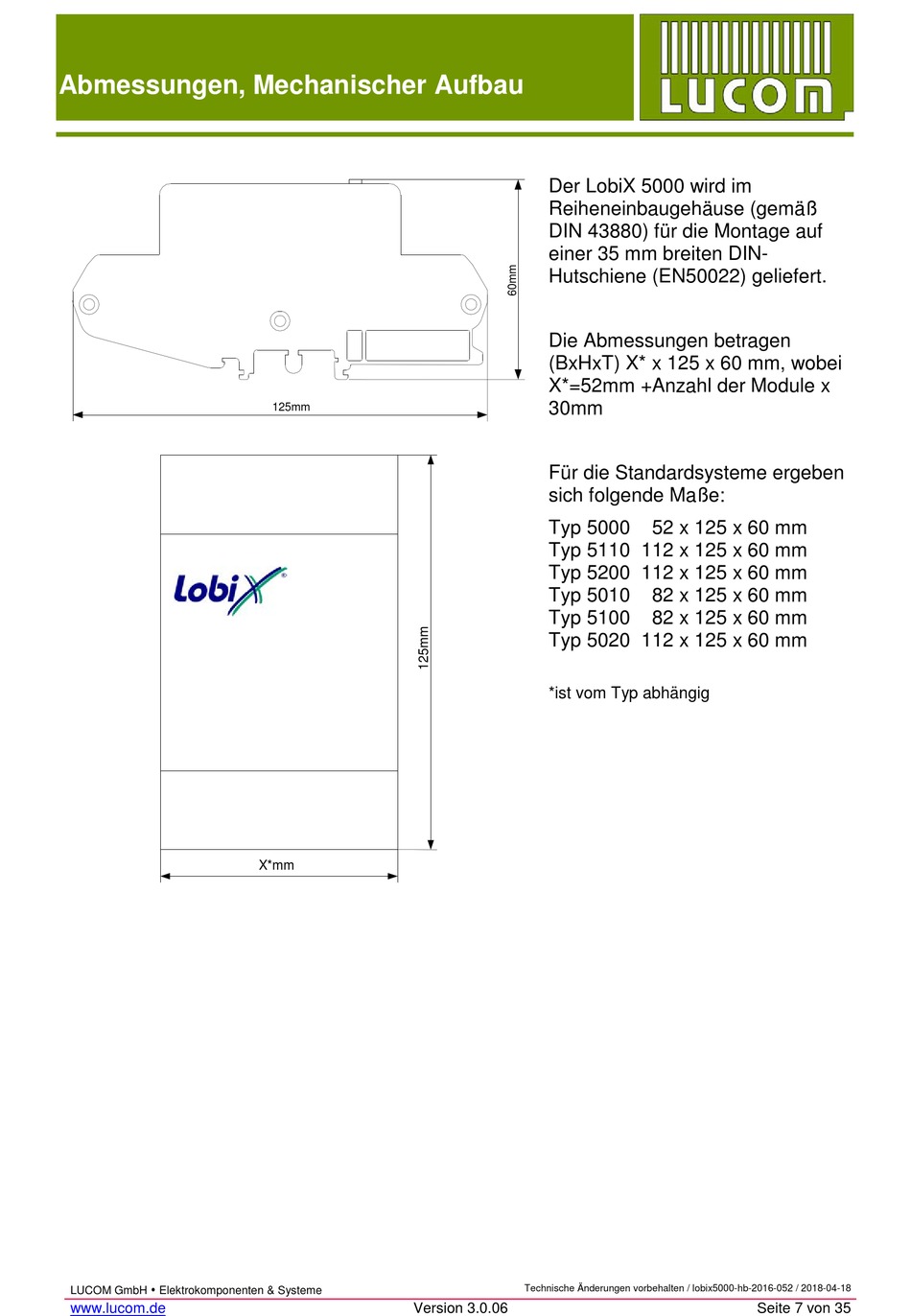

Der LobiX 5000 wird im
Reiheneinbaugehäuse (gemäß
DIN 43880) für die Montage auf
einer 35 mm breiten DIN-
Hutschiene (EN50022) geliefert.
Die Abmessungen betragen
(BxHxT) X* x 125 x 60 mm, wobei
X*=52mm +Anzahl der Module x
30mm
Für die Standardsysteme ergeben
sich folgende Maße:
Typ 5000
52 x 125 x 60 mm
Typ 5110 112 x 125 x 60 mm
Typ 5200 112 x 125 x 60 mm
Typ 5010
82 x 125 x 60 mm
Typ 5100
82 x 125 x 60 mm
Typ 5020 112 x 125 x 60 mm
*ist vom Typ abhängig
