Verlängerungskabel (was genauso aussieht!) ist anders beschaltet und paßt nicht für Packet
Radio.
Stromversorgung
Das Mikrofon kann auf verschiedene Weise gespeist werden.
1. Batteriebetrieb: Einsetzen einer 9 Volt Batterie
Dies ist die einfachste Möglichkeit, wenn Ihr Transceiver keinen extra spanungsführenden
Anschlußstift in der Mikrofonbuchse hat.
Schrauben Sie den Batteriedeckel (in der Bodenplatte) ab und setzen Sie eine passende 9 Volt
Batterie ein. Da die Batterie nur dann automatisch mit eingeschaltet wird, wenn Sie die Sendetaste
drücken, ist der Stromverbrauch relativ gering.
Batteriekontrolle:
Dies geht am einfachsten über die Kontroll-LED auf dem Bedienfeld. Diese leuchtet nur bei
Senden auf, ist aber elektronisch über die Batterieüberwachung angesteuert. Wenn die Lampe bei
Senden dunkler wird oder gar nicht mehr aufleuchtet, ist die Batterie entladen und sollte
schnellstens erneuert werden.
2. Externe Spannungsversorgung
Über ein DC Anschlußkabel mit 2.5 mm Hohlstecker können Sie auch aus einem externen Netzteil
(8-16 Volt) das Mikrofon speisen. Eins Stabilisierung ist im Mikrofon eingebaut, sodaß auch die
meisten einfachen Steckernetzteile verwendbar sind. Achten Sie bitte auf die Polung: Bei der
Albrecht-Ausführung des Mikrofons ist der Pluspol in der Mitte, der Minuspol außen am Stecker.
Das Netzteil sollte in der Lage sein, einen Strom von ca. 150 – 200 mA zu liefern (dieser Strom
kann z.B. bei voll aufgedrehten Reglern und gleichzeitig vollem Ohrhörerpegel fließen).
3. Speisung aus dem Funkgerät
Dies ist die eleganteste Methode und schont die Umwelt, weil Sie keine 9 Volt- Batterie oder
keinen zusätzlichen Stromverbraucher in Form eines Netzteils mehr brauchen. Alle Albrecht
Funkgeräte mit 6-poligem Normstecker haben auf Pin 6 eine Gleichspannung von 10-12 Volt, die
bereits für die Speisung von Verstärkermikrofone vorgesehen ist. Auch andere Hersteller haben
inzwischen nachgezogen und rüsten jetzt ihre CB-Geräte auf den bewährten 6 poligen Stecker um.
Über das Anschlußkabel speist das Funkgerät automatisch das Sadelta Mikrofon. Dabei ist es
gleichgültig, ob nur eines der angeschlossenen Funkgeräte oder alle diese Spannung liefert! Die
Buchsen sind alle entkoppelt, so daß es keine Rückströme oder sonstige Effekte geben kann. Eine
eventuell vorhandene 9 V batterie wird automatisch abgeschaltet, wenn ein angeschlossenes
Funkgerät oder die externe Buchse Strom liefert. Trotzdem sollten Sie, wenn Ihr Mikrofon dauernd
extern oder aus dem Funkgerät gespeist wird, die 9 Volt Batterie herausnehmen. Batterien können
nach längerer Zeit auslaufen oder Kontakte oxydieren und damit das Gerät beschädigen.
Verstärkung

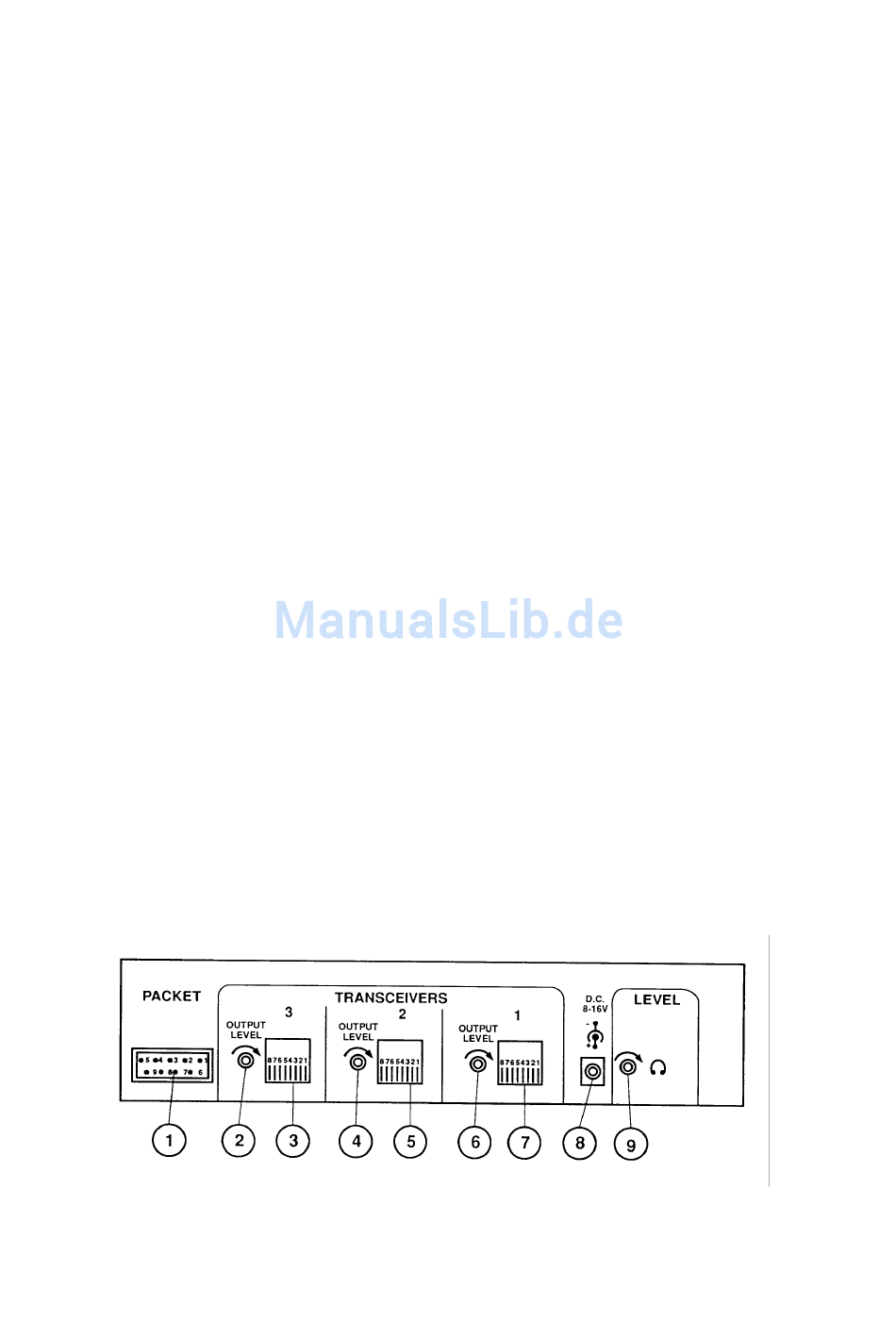

Das Modulations- Potentiometer (MODUL) auf dem Bedienfeld wirkt alle 3 Transceiverausgänge.
Daneben gibt es dann noch einen Pegelregler für jeden Transceiverausgang getrennt auf dem
rückseitigen Anschlußfeld.
