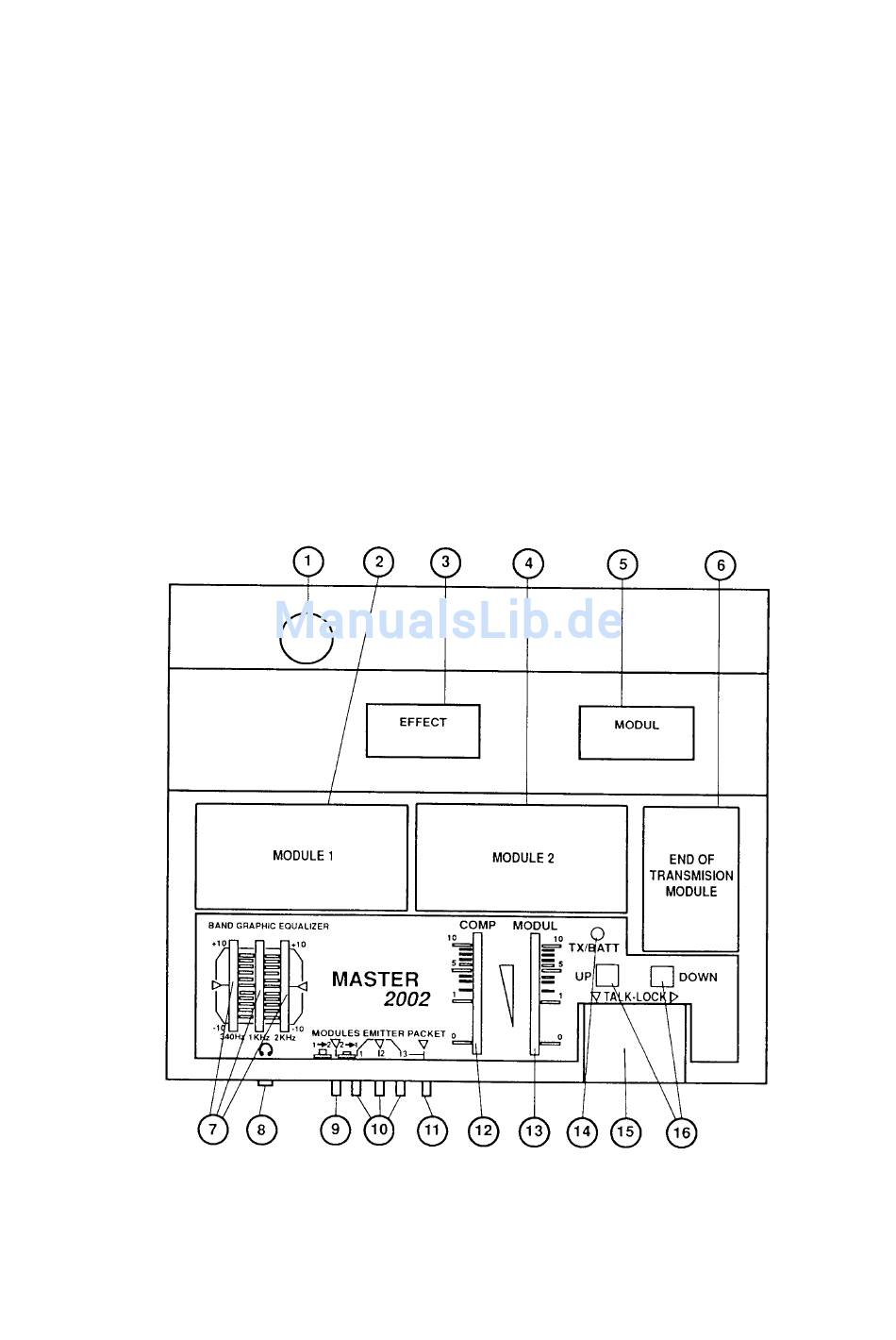

Aufbau des Bedienfelds
1.
Verstellbares Schwanenhalsmikrofon
2.
Einbauplatz für Modul 1
3.
Instrument für Effekte (Echo, Aufnahme...) Nur in Betrieb, wenn das entsprechende
Modul eingesetzt ist.
4.
Einbauplatz für Modul 2
5.
Meßinstrument für Modulationspegel
6.
Einbauplatz für Roger-Beep Modul
7.
Graphic Equalizer Einsteller (Frequenzgangeinstellung)
8.
Ohrhörerausgang 8 Ohm (oder mehr), 3.5 mm Mono
9.
Modul- Umschalter
10.
Transceiver- Umschalter
11.
Packet Radio- Umschalter
12.
Einsteller für Kompressionsgrad
13.
Einsteller für Modulationsgrad
14.
Sendekontrolle (auch Batterieanzeige)
15.
Sendetaste PTT
16.
Kanalwahltasten (nur in Betrieb, wenn über die Mikrofonbuchse des Funkgeräts steuerbar)
