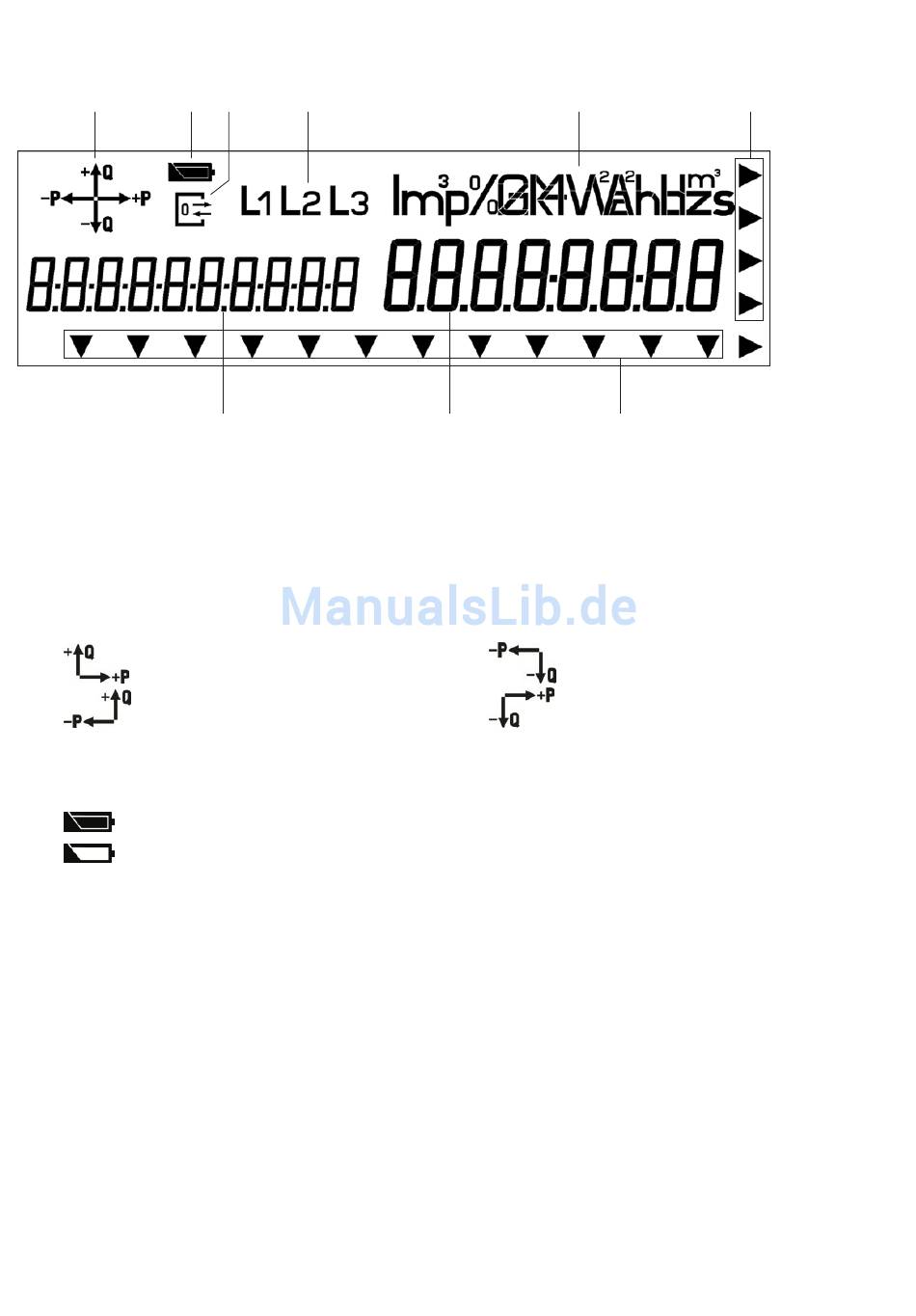

LC-Anzeige
1
2
T1
T2
T3
1. Die Betriebsanzeige zeigt die Energierichtung, die aktuell vom
Zähler gemessen wird (Lieferung/Bezug von Wirkleistung, induktive/
kapazitive Blindleistung). Fließt ein Verbraucherstrom, so wird
durch die Energierichtungspfeile angezeigt, in welchem Quadranten
gemessen wird, z. B.:
1. Quadrant +P/+Q
2. Quadrant –P/+Q
2. Die Batteriestatusanzeige zeigt die Restkapazität der Auslesebat-
terie bzw. der internen Gangreserve der Echtzeituhr an.
= volle Spannung, die Echtzeituhr wird in diesem Fall gepuffert
= Gangreserve erschöpft und Auslesebatterie leer oder nicht
vorhanden, Pufferung der Echtzeituhr nicht möglich
3. Die Kommunikationsanzeige leuchtet dauernd, wenn über die
Datenschnittstelle (optisch bzw. elektrisch) mit dem Zähler kommu-
niziert wird. Sie blinkt, wenn der Parametrierstatus aktiv ist.
4. Die Phasenanzeige signalisiert das Anliegen der einzelnen Pha-
senspannungen. Bei falschem Drehfeld blinken alle 3 Symbole.
5. Die Einheit wird entsprechend der gemessenen Energieart oder
des angezeigten Messwertes angezeigt.
3
4
T4
M1
M2
9
5
M3
M4 RSE RS UHR SET
8
7
6
MAN
PWR1
PWR2
7
3. Quadrant –P/–Q
4. Quadrant +P/–Q
