b) Zähler für direkten Anschluss bei 120 A
GEFAHR!
Unsachgemäße Installation gefährdet Leben und Gesundheit und
birgt das Risiko von Betriebsstörungen und Sachschäden!
•
Verwenden Sie vor dem Zähler mit direktem Anschluss eine Über-
stromschutzeinrichtung für maximal 120 A gemäß gültiger TAB
(z. B. einen SH-Schalter).
Zähler mit direktem
Anschluss bis 120 A

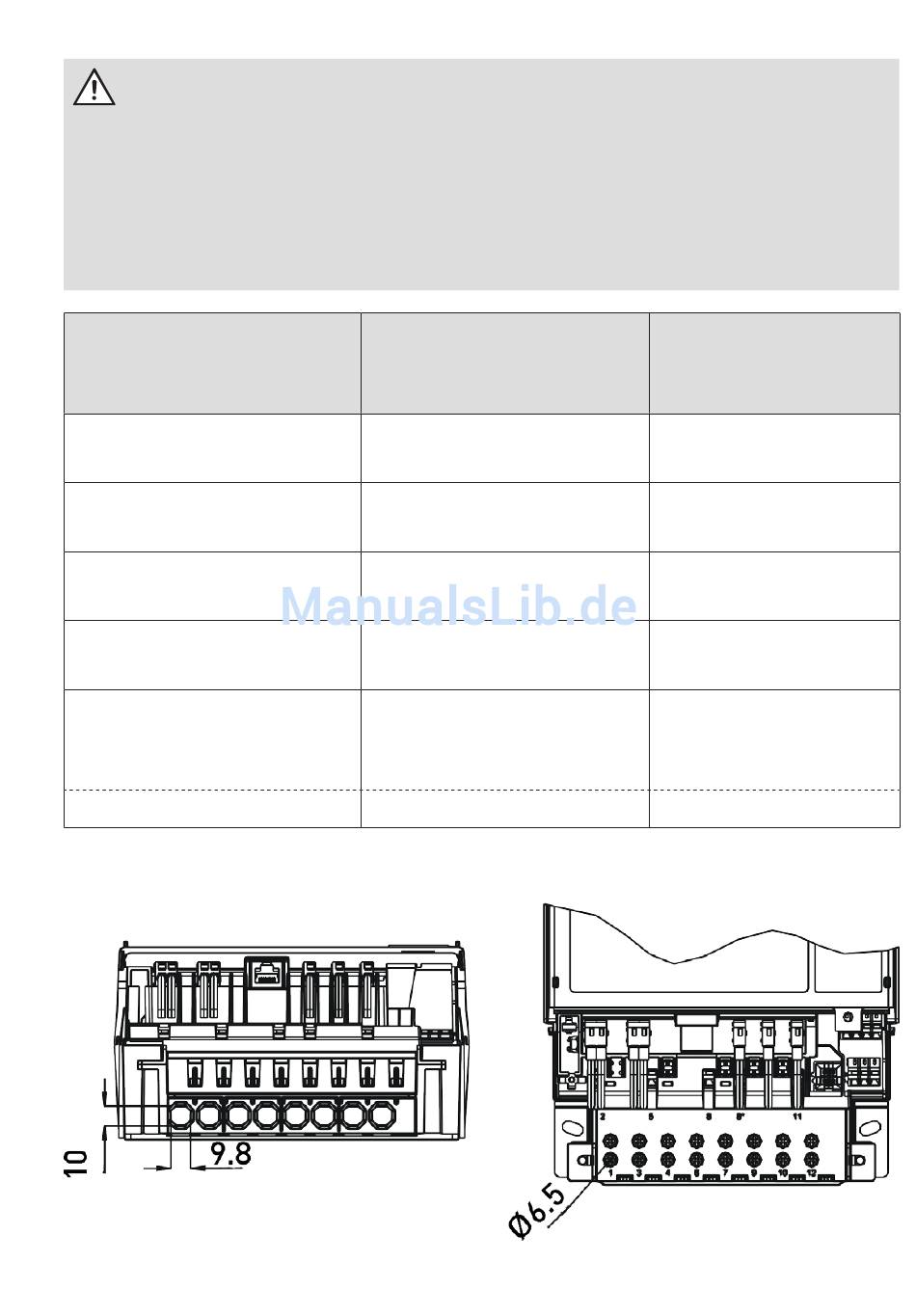

Klemmenabmessungen
B x H (mm)
Minimale Anschluss-
querschnitte (mm²)
Maximale Anschluss-
querschnitte (mm²)*
Maximale Drehmomente
(Nm)
Schraubentyp
Gewindegröße
* Bemessungs-Anschlussvermögen in Anlehnung an die IEC 60999-1
Hauptanschluss-
klemmen
1, 3, 4, 6, 7, 9, 10, 12
9,8 x 10,0
2,5
35,0
3,5
Kombischraube mit
Schlitz- und Pozidriv
PZ2-Antrieb
M6
14
Zusatzklemmen
2,6 x 2,2
1,0
2,5
---
Federkraftklemmen
---
