4 | Inbetriebnahme
esc
Ausgang
rst
tast
1 er
1 g2
1 g1
np
span
0ff
sp2d
sp2f
sp2e
sp2a
sp1d
sp1f
sp1e
sp1a
dp
me
ma
Eingang
esc
Ausgang

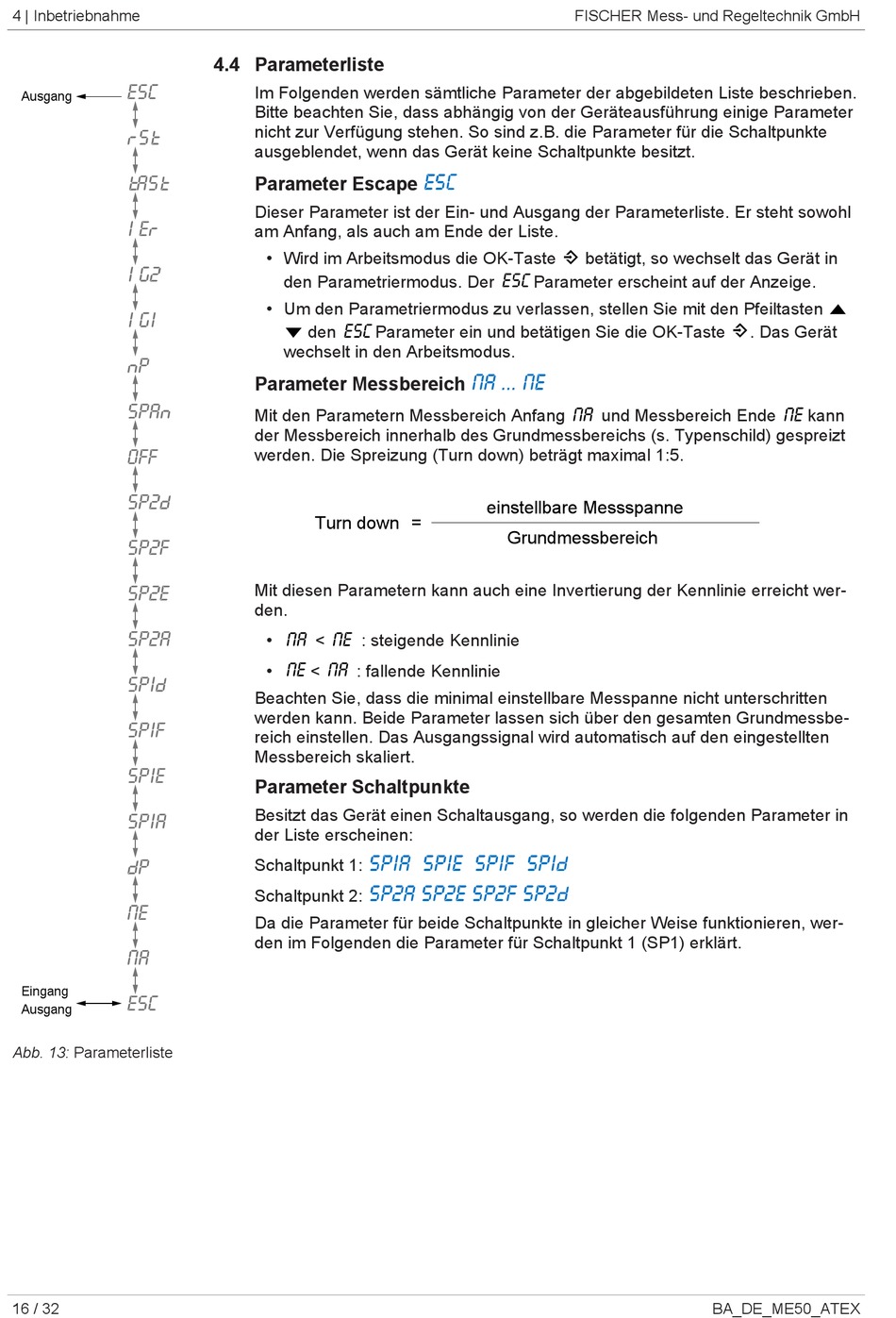

Abb. 13: Parameterliste
16 / 32

4.4 Parameterliste

Im Folgenden werden sämtliche Parameter der abgebildeten Liste beschrieben.
Bitte beachten Sie, dass abhängig von der Geräteausführung einige Parameter
nicht zur Verfügung stehen. So sind z.B. die Parameter für die Schaltpunkte
ausgeblendet, wenn das Gerät keine Schaltpunkte besitzt.
Parameter Escape
Dieser Parameter ist der Ein- und Ausgang der Parameterliste. Er steht sowohl
am Anfang, als auch am Ende der Liste.
• Wird im Arbeitsmodus die OK-Taste
den Parametriermodus. Der
• Um den Parametriermodus zu verlassen, stellen Sie mit den Pfeiltasten
ESc
ÿ
den Parameter ein und betätigen Sie die OK-Taste
wechselt in den Arbeitsmodus.
Parameter Messbereich
Mit den Parametern Messbereich Anfang
der Messbereich innerhalb des Grundmessbereichs (s. Typenschild) gespreizt
werden. Die Spreizung (Turn down) beträgt maximal 1:5.
Turn down =
Mit diesen Parametern kann auch eine Invertierung der Kennlinie erreicht wer-
den.
MA ME
• < : steigende Kennlinie
ME MA
• < : fallende Kennlinie
Beachten Sie, dass die minimal einstellbare Messpanne nicht unterschritten
werden kann. Beide Parameter lassen sich über den gesamten Grundmessbe-
reich einstellen. Das Ausgangssignal wird automatisch auf den eingestellten
Messbereich skaliert.
Parameter Schaltpunkte
Besitzt das Gerät einen Schaltausgang, so werden die folgenden Parameter in
der Liste erscheinen:
sp1a sp1e sp1f sp1d
Schaltpunkt 1:
sp2a sp2e sp2f sp2d
Schaltpunkt 2:
Da die Parameter für beide Schaltpunkte in gleicher Weise funktionieren, wer-
den im Folgenden die Parameter für Schaltpunkt 1 (SP1) erklärt.
FISCHER Mess- und Regeltechnik GmbH
esc
û
betätigt, so wechselt das Gerät in
ESc
Parameter erscheint auf der Anzeige.
MA ... ME
MA
einstellbare Messspanne
Grundmessbereich
û
. Das Gerät
und Messbereich Ende
BA_DE_ME50_ATEX
þ
ME
kann
