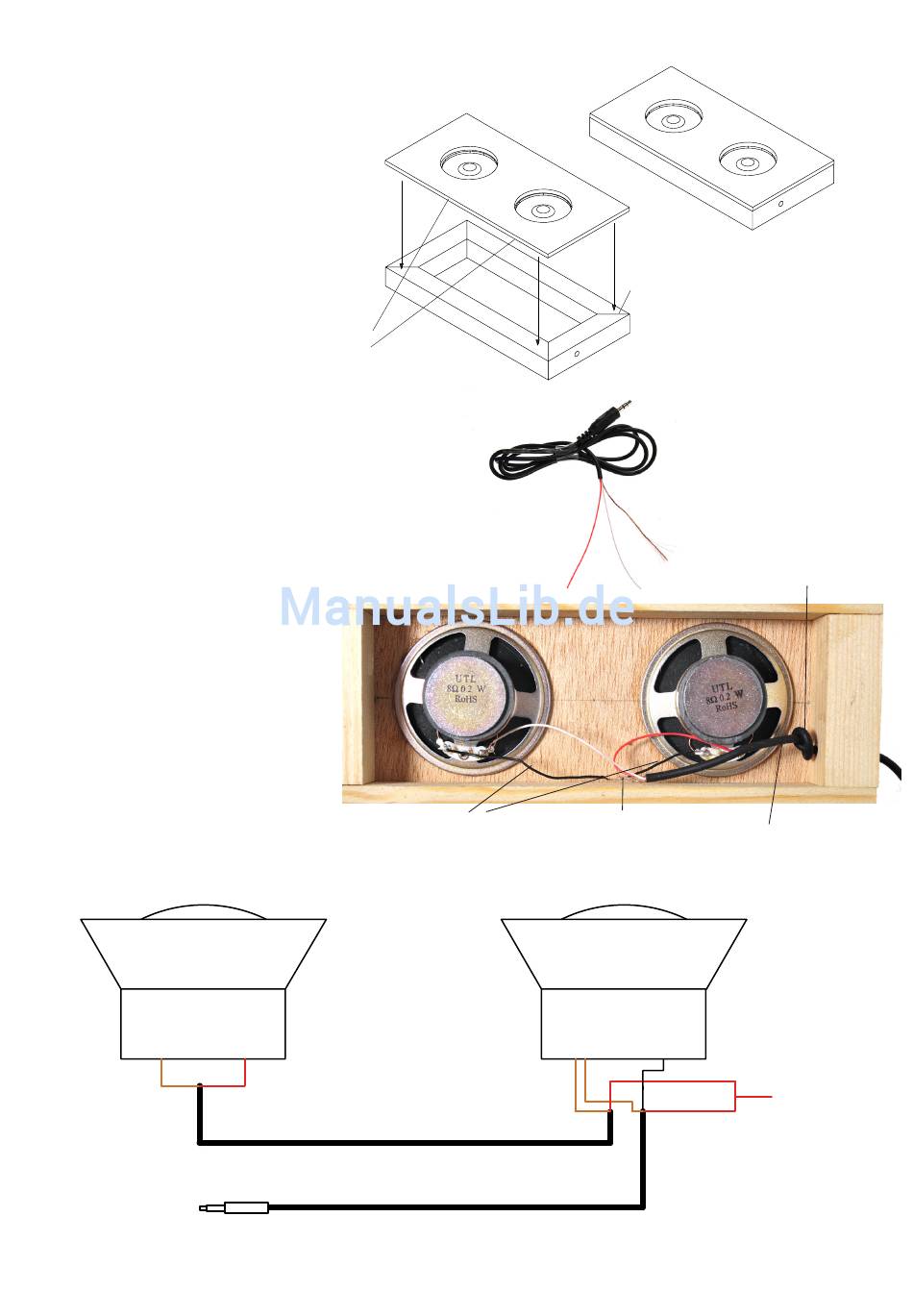

5. Den Deckel mit den eingeklebten
Lautsprechern wie in der Zeichnung
rechts dargestellt mit Holzleim oder
Alleskleber je nach verwendetem
Material auf den Rahmen kleben, so
dass die Rückseite der Lautsprecher
im Rahmen verschwindet.
Darauf achten, dass sich die Boh-
rung für die Anschlusskabel auf der
gleichen Seite wie die Anschlüsse am
Lautsprecher befindet.
6. Beiliegenden Klinkenstecker am Kabelende ca. 80-
100mm abisolieren (siehe Foto rechts)
7. Das abisolierte Ende des Kabels
durch das vorgebohrte Loch in der
Holzleiste stecken und das weiße
Kabel am rechten Anschluss (+) des
linken Lautsprechers anlöten. Das
rote Kabel am rechten Anschluss (+)
des rechten Lautsprechers anlöten.
Vom Schalt-Y-Draht 2 ca. 50mm lange
Stücke abschneiden und die Enden
beider Schaltdrahtstücke ca. 5mm
abisolieren.
Jeweils einen der Drähte an die linken
Anschlüsse (-) der Lautsprecher
anlöten.
Das freie Drahtende des Klinkenste-
cker-Kabels auf die benötigte Länge
abschneiden, die Drähte verzwirbeln
und verzinnen. Anschließend mit den
freien Enden der beiden schwarzen
Kabel verlöten.
Lautsprecher
Lautsprecher
-
Kupferkabel
Kupferkabel
D110350#1
BAUANLEITUNG
Anschlüsse der
Lautsprecher
Schalt-Y-Draht
+
rotes Kabel
rotes Kabel
weißes Kabel beim Verbindungskabel abzwicken
weißes Kabel beim Verbindungskabel abzwicken
Anschlusskabel mit Stecker
Anschlußkabel mit Stecker
Deckel hier aufleimen
3 Drähte verlöten
Lautsprecher
Lautsprecher
-
Kupferkabel
Kupferkabel
Vor dem Anlöten
einen Knoten in das
Kabel als Zugentlas-
tung anbringen!
Klinkensteckerkabel
+
weißes Kabel
weißes Kabel
rotes Kabel
rotes Kabel
3
