Allgemein:
Die Anleitung beschreibt einen Aufbau der Lautsprecherbox in einem Gehäuse. Unter Berücksichtigung der Werkpa-
ckung sind auch andere Modelle nach eigenen Vorlagen möglich!

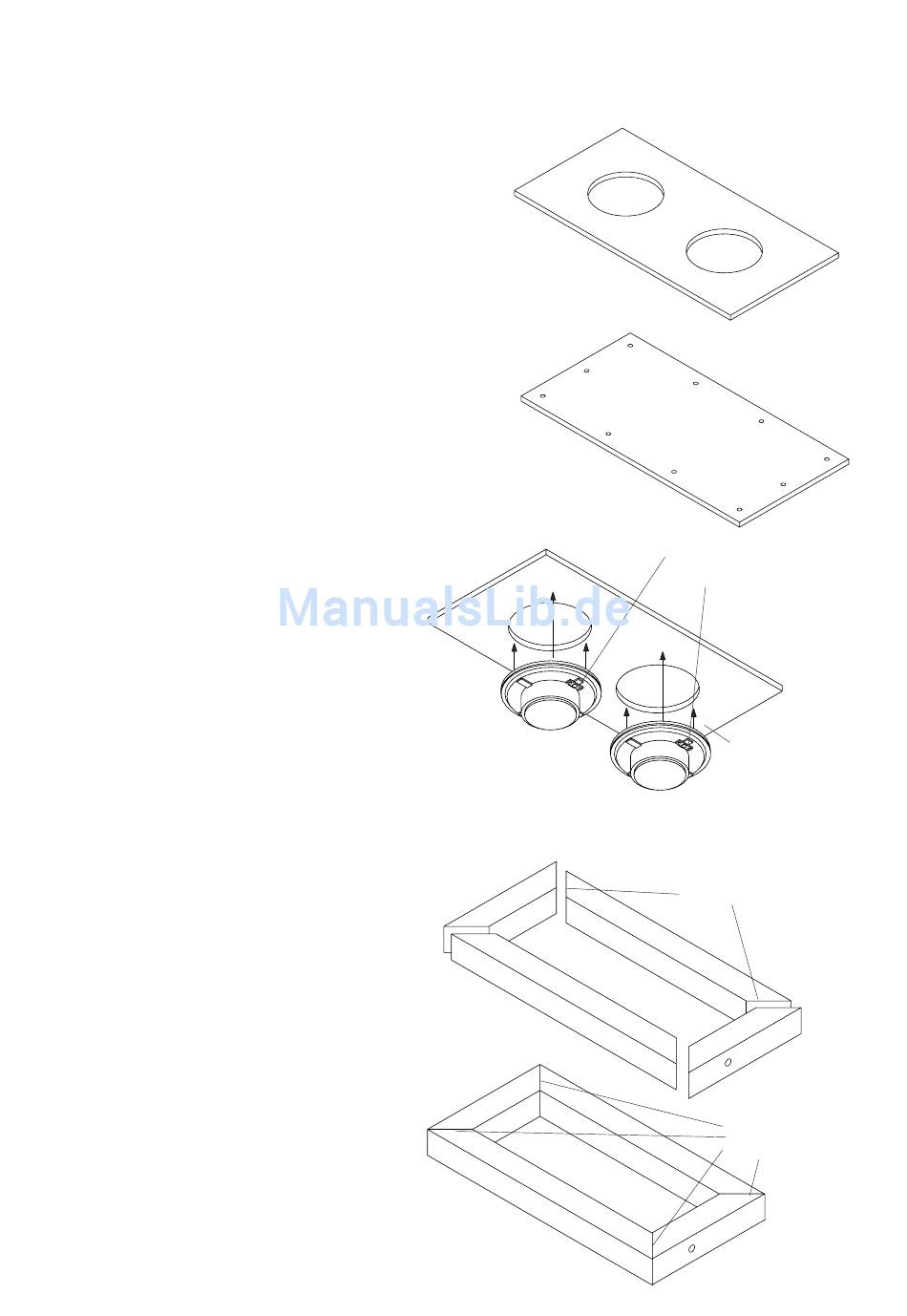

1. Den Deckel des Lautsprechers nach Bemaßung (Seite 5)
aus der Sperrholzplatte (oder Acrylglas bzw. Metallplatte)
aussägen. Die Löcher ø 50 mm für die Lautsprecher mit der
Laubsäge oder Dekupiersäge aussägen. Nach dem Sägen
alle Kanten sauber verschleifen.
2. Die Bodenplatte nach Bemaßung (Seite 4) aus der Sperrholz-
platte (oder Acrylglas bzw. Metallplatte) aussägen und die
Bohrungen ø 3mm für die Schrauben bohren. Bodenplatte
sauber verschleifen.
3. Die beiden Lautsprecher mit Alles- oder Heißkleber
wie in der Zeichnung rechts gezeigt ausgemittelt
auf die Unterseite des Deckels aufkleben. Darauf
achten, dass die Anschlüsse an beiden Lautspre-
chern in die gleiche Richtung zeigen.
Allgemein:
Der Rahmen kann stumpf oder auf Gehrung gefertigt werden. Maße auf Seite 4 beachten. Hier wird der Aufbau auf Geh-
rung abgebildet.
4. Aus einer der 3 Holzleisten 200x20x20 zwei kurze
Seitenteile sägen. Bemaßung der Leisten (Seite 4)
beachten.
In eine der beiden kurzen Seitenleisten (100x20x20)
eine Bohrung ø 5 mm als Kabeldurchführung
bohren.
Die fertigen Holzleisten zu einem Rahmen zusam-
menleimen (siehe Zeichnung rechts).
2
BAUANLEITUNG
Anschlüsse zeigen in die
gleiche Richtung!
Lautsprecher hier
mittig aufkleben
Enden auf Gehrung
An den schrägen Kan-
ten zusammenleimen
D110350#1
