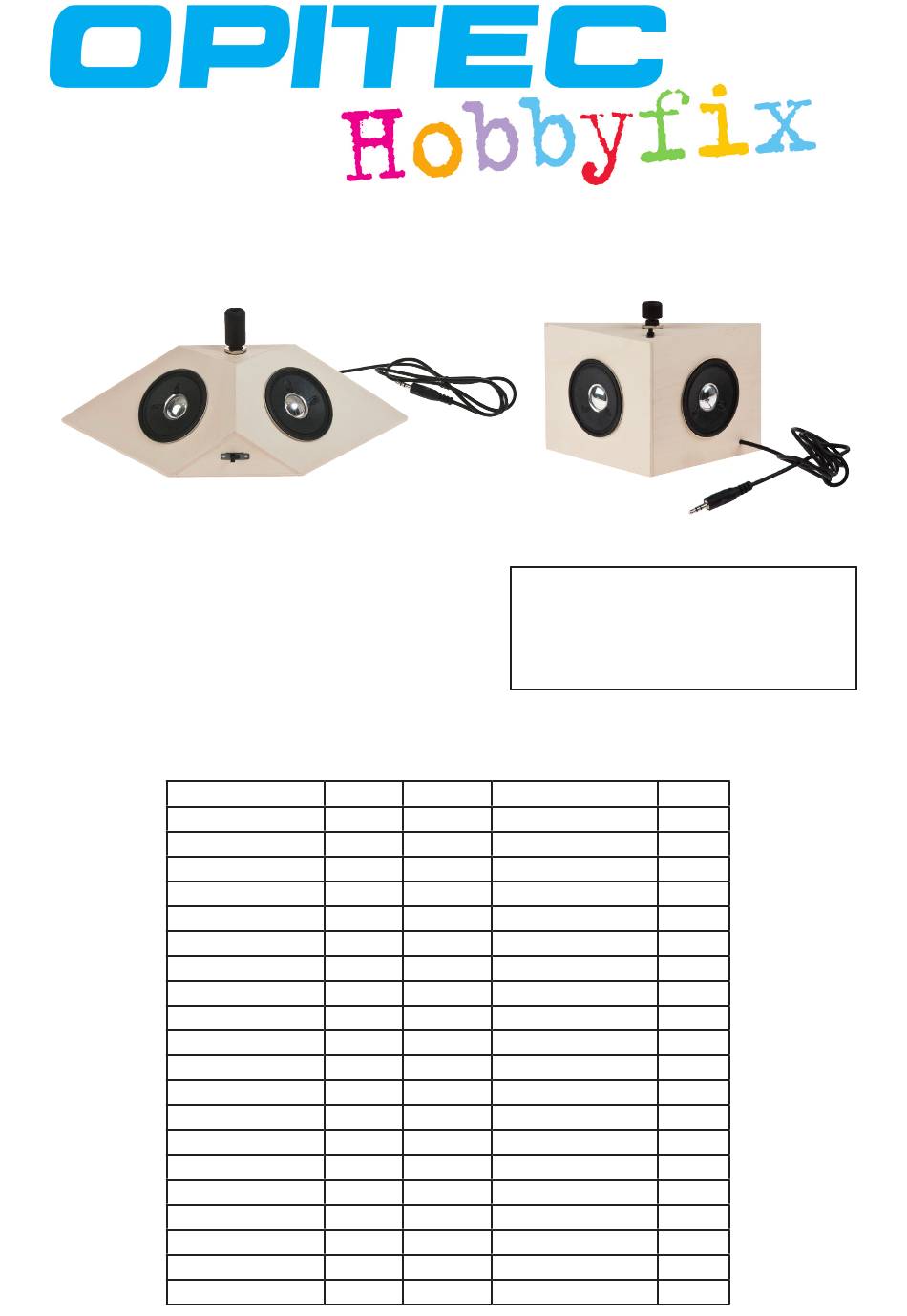

Opitec Hobbyfix 111.851 Bauanleitung

Stereo-aktivbox

Werbung

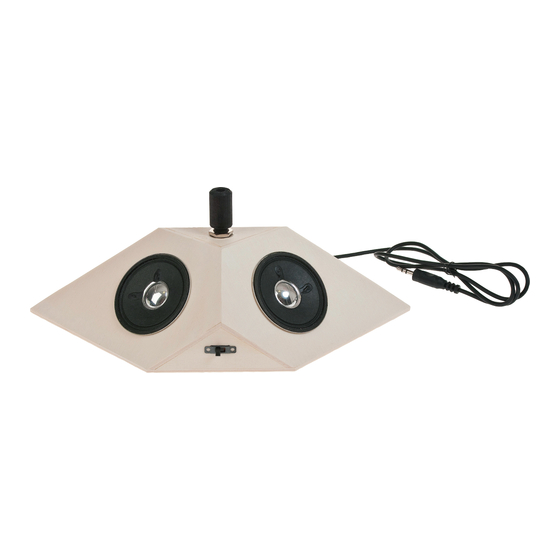

Version "Spacig"
Benötigtes Werkzeug:
Bleistift, Lineal, Geodreieck
Laubsäge oder Dekupiersäge/ Feinsäge
Bohrer ø3/10 mm/ Kegelsenker
Schmirgelpapier
Lötkolben/Lot
Seitenschneider/ Abisolierzange
Schraubendreher
Holzleim/Alleskleber/Sekundenkleber
Farbe, Pinsel
STÜCKLISTE
Sperrholz
Platine
IC-Fassung
IC TDA 7052 A
Kondensator 470nF
Elko 220uF
Kondensator 100nF
Kondensator 1uF
Schaltlitze schwarz
Schaltlitze rot
Lautsprecher
Dreh-Potentiometer
Batterieclip
Mikro-Schiebeschalter
Klinkenstecker Stereo
Holzrad
Schraube
Distanzröllchen
Mutter
D111851#2
111.851
S t e r e o - A k t i v b o x
Stückzahl Maße (mm) Bezeichnung
1
1
2
2
2
1
1
1
1
1
2
1
1
1
1
1
2
2
2
Bei den OPITEC Werkpackungen handelt es sich
nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art,
sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit.
300x210x3 Gehäuse
Fertigteil
Fertigteil
Fertigteil
Kondensator/ Code 474
ELKO Polartät beachten!
Kondensator/ Code 104
Kondensator/ Code 105
500 Verkabelung
500 Verkabelung
57 Lautsprecher Fertigteil
Lautstärkeregler
100 Batterieanschluss
19x6 An-Aus Schalter
200 Anschlusskabel
15 Drehknopf
3x16 Befestigung Platine
5 Befestigung Platine
M3 Befestigung Platine
Version "Easy"
Hinweis
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1

Werbung

loading

Inhaltszusammenfassung für Opitec Hobbyfix 111.851

  • Seite 1 S t e r e o - A k t i v b o x Version "Easy" Version "Spacig" Benötigtes Werkzeug: Hinweis Bleistift, Lineal, Geodreieck Bei den OPITEC Werkpackungen handelt es sich Laubsäge oder Dekupiersäge/ Feinsäge nach Fertigstellung nicht um Artikel mit Spiel- Bohrer ø3/10 mm/ Kegelsenker zeugcharakter allgemein handelsüblicher Art, Schmirgelpapier sondern um Lehr- und Lernmittel als Unterstüt-...
  • Seite 2 BAUANLEITUNG Allgemein: Das Gehäuse der Aktivbox kann in zwei verschieden Ausführungen gestaltet werden. Die einfache Version "Easy", bei der die Seitenteile im rechten Winkel zusammengeleimt werden, oder die anspruchsvollere Variante "Spacig", bei der die Leimkanten sauber auf 60 Grad angeschliffen werden. 1.
  • Seite 3 BAUANLEITUNG Schneideplan "Easy" Schneideplan "Spacig" 2. Einbau von Poti, Schalter und Lautsprecher Abbildung vereinfacht dargestellt! Die Achse des Drehpotis mit einer Feinsäge auf ca. 10 mm Länge kürzen. Vor dem Anleimen der Bodenplatte das Drehpo- tiometer (12) von hinten in die 10mm-Bohrung der Frontplatte einstecken und von vorne mit der beiliegenden Mutter befestigen.
  • Seite 4 BAUANLEITUNG Schaltplan: TDA7052A 1 uF 220 uF 470 nF Input 1 + 100 nF TDA7052A 1 MOhm 470 nF Input 2 + 3. Bestückung und verlöten der Platine Hinweis: Falsch aufgebaute Schaltungen kön- nen zur Zerstörung der angeschlosse- nen Geräte führen! Poti Input 1+(farbig) Poti...
  • Seite 5 BAUANLEITUNG Die Eingangsleitung des 3,5 mm Klinkensteckers (15) vorsichtig abisolieren, dabei nicht die Erdungslitze, die um die beiden farbigen Kabel gewickelt ist, verletzen. Diese Erdungslitze ist unsere Minus-Inputleitung. Sie muss verdrillt und verzinnt werden. Vor dem verzinnen prüfen, ob die Erdungslitze durch das Platinenloch passt.
  • Seite 6 D111851#1...
  • Seite 7 Schablone Version "easy" M 1:1 Durchgang für Zuleitung D111851#2...
  • Seite 8 Schablone Version "spacig" M 1:1 Durchgang für Zuleitung D111851#1...
