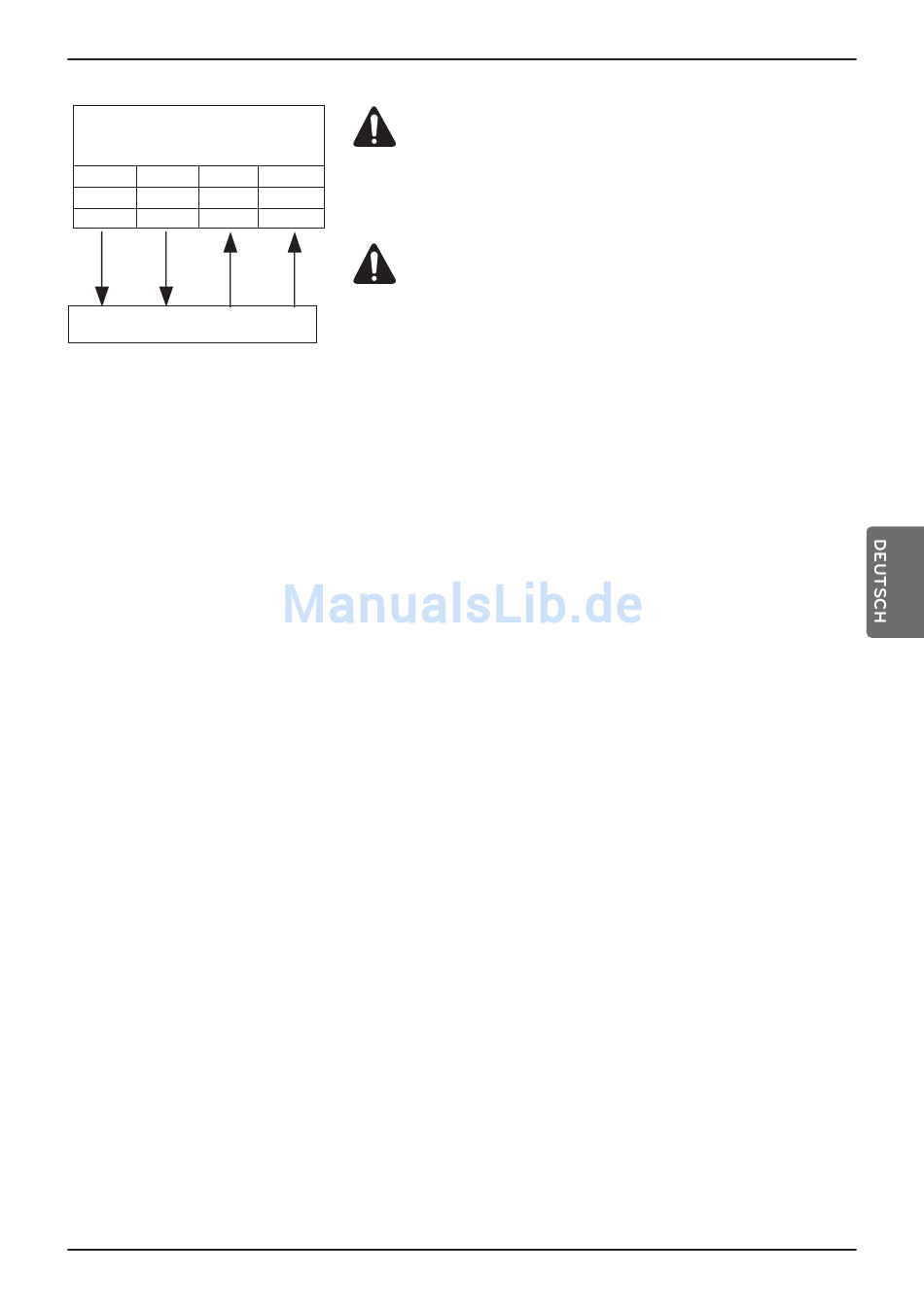

Schritt 6. Suchen Sie die Anschlussleiste und schließen Sie das Kabel wie folgt an.
THERMOSTAT
(Standardeinstellung:
230 V Wechselstrom)
1 2 3
L N L1
BR BL WH
(L) (N) (C)
Thermostat
(L): Phasensignal von der Leiterplatine zum Thermostat
(N): Neutralsignal von der Leiterplatine zum Thermostat
(C): Kühlsignal vom Thermostat zur Leiterplatine
(H): Heizsignal vom Thermostat zur Leiterplatine
Letzte Prüfungen
• DIP-Schalterstellungen:
Stellen Sie DIP-Schalter Nr. 8 auf 'EIN' (Einrichtung des Systems in Kapitel 7 prüfen). Ansonsten
wird der Thermostat nicht vom Gerät erkannt.
• Fernbedienung:
- Der Text "Thermostat" wird auf der Fernbedienung angezeigt.
- Es sind keine Tasteneingaben möglich.
ACHTUNG :
Mechanischer Thermostat
4
Die Anschlussleitung (N) darf nicht an einen mechanischen Thermostat
L2
angeschlossen werden, da dieser keine Stromversorgung benötigt.
BK
(H)
VORSICHT:
Keine externe Stromversorgung herstellen.
Die Anschlussleitungen (L) und (N) sind ausschließlich zum
Betrieb elektrischer Thermostate erforderlich. Externe
Netzanschlüsse niemals an Ventile, Ventilator-Luftkühler usw.
anschließen. Ansonsten kann Hauptplatine 1 schwerwiegend
beschädigt werden.
