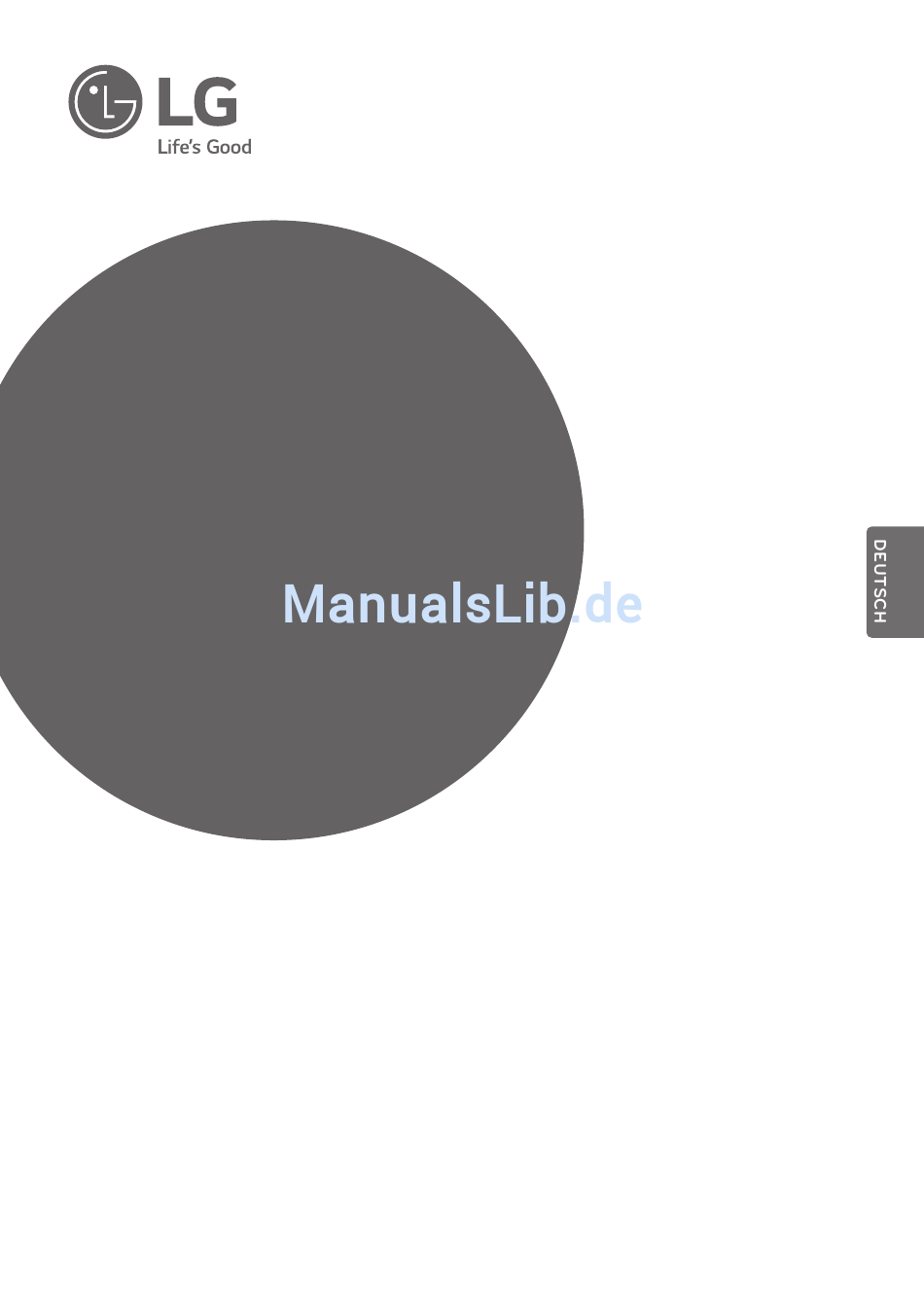

MONTAGEANLEITUNG
Luft-Wasser-
Wärmepumpe
Bitte lesen Sie diese Montageanleitung vor der Montage des
Gerätes vollständig durch.
Die Montage darf nur durch qualifiziertes Personal und muss
gemäß den nationalen Bestimmungen für elektrische Anschlüsse
erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum
späteren Gebrauch auf.

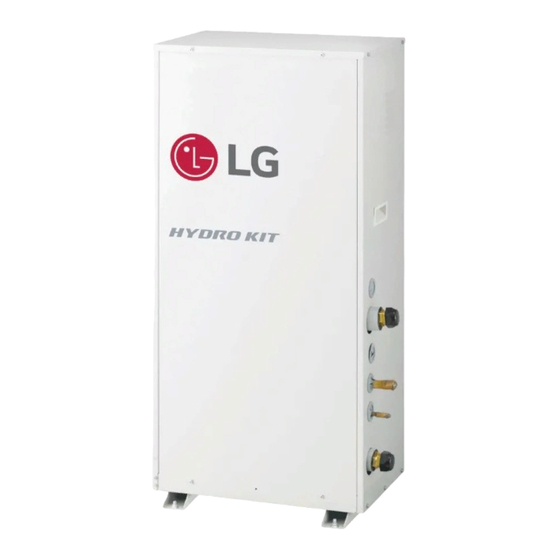

Hydro Kit (Bei mittleren Temperaturen)
Übersetzung der ursprünglichen Instruktion
Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für LG Hydro Kit
- Seite 1 Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Hydro Kit (Bei mittleren Temperaturen) Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Hydro Kit Montageanleitung INHALTSVERZEICHNIS 1. Sicherheitshinweise ........................3 2. Montagebauteile...........................7 3. Allgemeine Hinweise ........................8 Informationen zum Modell ......................8 Zubehörteile...........................9 4. Montage ............................10 Wahl des optimalen Standorts .....................10 Montageort...........................10 Montageuntergrund........................11 Anschluss der Wasserrohre und Wasserkreislauf ...............12 Brauchwassertank und Bausatz für Brauchwassertank ..............16 Bausatz für thermische Solaranlage....................18... -
Seite 3: Sicherheitshinweise
• Das Gerät stets an einen separaten Stromkreis mit Überlastungsschalter anschließen. - Unsachgemäße Anschlüsse oder Montage bergen Brand- und Stromschlaggefahr. • Nur Überlastungsschalter und Sicherungen mit geeigneter Nennleistung verwenden. - Es besteht Brand- und Stromschlaggefahr. • Das Netzkabel niemals verändern oder verlängern. Hydro Kit Montageanleitung 3... -
Seite 4: Betrieb
• Stellen Sie niemals Gegenstände auf das Netzkabel. - Es besteht Brand- oder Stromschlaggefahr. • Den Netzstecker niemals während des Betriebs anschließen oder abziehen. - Es besteht Brand- oder Stromschlaggefahr. • Das Gerät niemals mit feuchten Händen berühren. - Es besteht Brand- oder Stromschlaggefahr. 4 Hydro Kit... - Seite 5 - Es besteht die Gefahr von Stromschlägen. • Es muss gewährleistet werden, dass niemand auf das Gerät tritt oder darüber fällt. - Ansonsten besteht die Gefahr von Verletzungen und Schäden am Gerät. • Die Montage sollte nur vom Händler oder einem zugelassenen Hydro Kit Montageanleitung 5...
- Seite 6 - Achten Sie auf mögliche Verletzungsgefahren. • Ziehen Sie den Stecker der Stromversorgung des Hydro Kit nicht heraus, wenn Sie den Betrieb des Hydro Kit stoppen. Schalten Sie das Hydro Kit mittels der verdrahteten Fernbedienung aus. - Eine Platten-Wärmetauscher-Explosion kann auftreten, wenn die Kommunikation zwischen dem Hydro Kit und der Außeneinheit...
-
Seite 7: Montagebauteile
Montagebauteile 2. Montagebauteile Vielen Dank, dass Sie sich für einen von LG Electronics entschieden haben. Hydro Kit Bitte überprüfen Sie vor der Montage des Gerätes die Lieferung auf Vollständigkeit. Komponente Abbildung Menge Kabel der Fernbedienung Sensorhalterung Temperatursensor des wassertanks Schmutzfänger Unabhängiges Strommodul... -
Seite 8: Allgemeine Hinweise
- Maximal zulässiger Druck an der hohen Seite: 4,2 Mpa / Niedrige Seite: 2,4 Mpa - Max. zulässige Wassertemperatur Hohe Seite: 80°C / Niedrige Seite: 10°C - Zulässiger Wasserdruck ~ 0,98 Mpa (0,3 ~ 10 kg f / cm 8 Hydro Kit... -
Seite 9: Von Drittherstellern Zugelassene Zubehörteile
Zur Erweiterung des Funktionsumfangs des sind verschiedene ‘Zubehörgeräte’ Hydro Kit erhältlich. Diese werden abhängig vom Hersteller nach ‘Zubehör’ und ‘Dritthersteller-Zubehör’ unterteilt. Zubehör ist bei LG Electronics, Dritthersteller-Zubehör beim entsprechenden Hersteller erhältlich. Von LG Electronics zugelassene Zubehörteile Komponente Zweck Modellnr Fern-Lufttemperatursensor Zur Steuerung der Einheit durch die Lufttemperatur... -
Seite 10: Montage
Falls am gewählten Standort größere Wartungsabstände erforderlich sind, müssen diese eingehalten werden. • Angaben in mm(inch). 520(20-17/36) 400(15-3/4) (Einheit: mm(inch)) 100(3-15/16) Abstand Rohrleitungsabstände \ Gerät 330(13) (Vorderseite) Wartungsabstände 600(23-5/8) 100(3-15/16) (Vorderseite) 100(3-15/16) Abstand (Einheit: mm(inch)) 100(3-15/16) H-Stützträger 200(7-7/8) 10 Hydro Kit... -
Seite 11: Montageuntergrund
- Der Hydro Kit verwendet keine Abflusspumpe. - Das Gerät nicht in aufsteigender Richtung montieren. - Das Abflussrohr muss abfallend montiert werden (1/50-1/100). - Für den Hydro Kit ein Abflussrohr PT 1 verwenden. Hydro kit Hydro kit Hydro Kit Montageanleitung 11... -
Seite 12: Anschluss Der Wasserrohre Und Wasserkreislauf
• Es sollten geeignete Werkzeuge und Montageverfahren eingesetzt werden, um mechanische Schäden der Anschlüsse zu vermeiden. • Die Öffnungsdauer der Ventile zur Flussregelung (z. B. Dreiwege-Ventil oder Zweiwege-Ventil) sollte maximal 90 Sekunden betragen. • Das Rohr ist gegen Wärmeabgabe an die Umgebung isoliert. 12 Hydro Kit... - Seite 13 Hydro kit Auslasswasser [Montage des Wassertanks] oder [Montage der Bodenkühlung/-heizung] Wassereinlass P/T Wartungsanschluss (3) Schmutzfänger (4) Abflussventil (8) Abflussrohr (1) VORSICHT: Bitte lassen Sie das Wasser immer vollständig zirkulieren und ablaufen, wenn Sie das Gerät nicht nutzen Hydro Kit Montageanleitung 13...
-
Seite 14: Montage Des Wassertanks
-cherspule (8) Pumpe (1) Wassertank (9) Druckmesser (4) (Indirekte Heizung) Flexibles Verbindungsstück (3) Wasserzuführventil (6) Montage der Bodenheizung Absperrventil (2) Ausgleichbehälter (5) Bodenheizungsspule (Heizkörper, Pumpe (1) Druckmesser (4) Ventilator-Luftkühler kann eingesetzt werden) Flexibles Verbindungsstück (3) Wasserzuführventil (6) 14 Hydro Kit... -
Seite 15: Schmutzfänger
Klebeband. - Der Wartungsanschluss sollte nach unten zeigen. (maximal 45 Grad Abweichung nach links/rechts) - Überprüfen Sie den Anschluss auf Dichtigkeit. - Reinigen Sie den Schmutzfänger regelmäßig. (einmal pro Jahr oder häufiger) Wasser-Einlass Schmutzfänger Vorderseite Seite Hydro Kit Montageanleitung 15... -
Seite 16: Brauchwassertank Und Bausatz Für Brauchwassertank
Sie den Sensor am Wassertank. Temperatursensor Sensor Innenseite des wassertanks • Drücken Sie den Sensor in die Öffnung für die -halterung Wassertank Haltekappe des Sensors. PT 1/2-Zoll • Befestigen Sie die Haltekappe des Sensors. Außenwand Wassertank 16 Hydro Kit... - Seite 17 Montage ACHTUNG : Montage der Umwälzpumpe Wenn der Hydro Kit zusammen mit einem Brauchwassertank betrieben wird, wird DRINGEND empfohlen, eine Umwälzpumpe zu installieren, um ein Überlaufen von Kaltwasser am Ende der Warmwasserzufuhr zu vermeiden und die Wassertemperatur im Brauchwassertank gleichbleibend zu halten.
-
Seite 18: Bausatz Für Thermische Solaranlage
Falls der am Brauchwassertank ein Sensor angeschlossen ist, trennen Sie den Sensor zunächst von der Leiterplatine. Sonnenwärme-Sensor (unter 5 Meter) Dreiwege-Ventil (Montageort) Thermische Wasser-Einlass Wassertank-Sensor Solaranlage (Montageort) (unter 5 Meter) Wasser-Auslass Sonnenk Wasser-Auslass Pumpe -ollektor (Montageort) (Montageort) Wasser-Einlass Wassertank 18 Hydro Kit... -
Seite 19: Montagedarstellung
-gskreislauf ACHTUNG Am Ort der Installation, an dem das Hydro Kit mit dem Mischtank verbunden wird, sollte immer jede Wasser-Zirkulationspumpe (eine ist zwischen dem Hydro Kit und dem Mischtank installiert, die andere ist zwischen dem Mischtank und den Inneneinheiten (FCU, Kühler usw.) installiert) simultan betrieben werden, um den Mischtank vor Einfrieren und Platzen zu schützen. -
Seite 20: Wasserqualität
0.50 μg/ Chrom 50 μg/ Polyzyklischer aromatischer Kohlenwasserstoff 0.10 μg/ Kupfer- 2.0 mg/ Selen 10 μg/ Zyanid 50 μg/ Tetrachloroethen und Trichloroethen 10 μg/ 1.2-Dichlorethan 3.0 μg/ Trihalomethan — Gesamt 100 μg/ Epichlorhydrin 0.10 μg/ Vinylchlorid 0.50 μg/ 20 Hydro Kit... -
Seite 21: Einfrieren
7. Stellen Sie den Schalter S/W und die Kurzwahl-Taste nur auf Frostschutzmodus, wenn Sie vorher ein Frostschutzmittel eingefüllt haben. Andernfalls könnte das Gerät durch Einfrieren oder Platzen beschädigt werden. ACHTUNG Füllen Sie kein Frostschutzmittel in den Wasserkreislauf, wenn das Gerät für Warmwasser verwendet wird. Hydro Kit Montageanleitung 21... -
Seite 22: Kältemittelrohr
Gasrohr (Ø22.2 - 10HP t19 oder höher Ø15.88 - 4HP) h Die Stärke der Wärmeisolierung richtet sich nach der Wärmeleitfähigkeit von 0,036 W/m°C. Bei der Installation eines unabhängigen Strommoduls muss die Kühlmittelleitung in Übereinstimmung mit dem Handbuch für das 22 Hydro Kit... -
Seite 23: Auto-Verrohrung
Art der Lötung Hydro kit - Sollte die Rohrtemperatur nicht ansteigen, wird während des Rohrsuchvorgangs ein Fehler gemeldet. Gasrohr Ø22.2 Flüssigkeitsrohr Ø9.52 - Es wird empfohlen, den Hydro Kit an die Ventile Nr. 1 und Nr. 2 anzuschließen. DIP-Schalterstellung Beispiel Innengerät Keine Innengerät... - Seite 24 - Füllen Sie Wasser in den Hydro Kit, wenn der Schlauchsuchvorgang durchgeführt wird. - Sollte die Rohrtemperatur nicht ansteigen, wird während des Rohrsuchvorgangs ein Fehler gemeldet. - Es wird empfohlen, den Hydro Kit an die Ventile Nr. 1 und Nr. 2 anzuschließen. Einstellung Einstellung...
-
Seite 25: Kabelanschlüsse
1) Ein Vertauschen von Netz- und Kommunikationsleitung kann das Gerät beschädigen. 2) Testmethode auf falsche Verdrahtung: : Messen Sie den Widerstand an der Anschlussklemme (L,N) mit einem Widerstandsmessgerät - Widerstandswert bei korrektem Anschluss: >1kΩ - Widerstand bei falscher Verkabelung: <500kΩ Hydro Kit Montageanleitung 25... - Seite 26 - Der Kompressor arbeitet direkt nach dem Einschalten nur mit verringerter Leistung. 10) Vor der Inbetriebnahme des Innengerätes sollte die Verkabelung unbedingt auf fehlerhafte Verdrahtung geprüft werden. 11) Sollte das Netzkabel beschädigt sein, muss es vom Hersteller bzw. vom Servicebetrieb durch ein spezielles Kabel ausgetauscht werden. 26 Hydro Kit...
-
Seite 27: Anschlusskabel
• Beim Anschluss der Kabel sollten die Umgebungsbedingungen berücksichtigt werden (z. B. Umgebungstemperatur, direkte Sonneneinstrahlung, Niederschlag). • Die Stärke des Netzkabels sollte mindestens der Stärke des Innenleiters entsprechen. Zur Vermeidung eines Spannungsabfalls sollte ein stärkeres Kabel verwendet werden. Hydro Kit Montageanleitung 27... -
Seite 28: Montage Von Zubehör
• Dreiwege-Ventil, Thermostat und Pumpe sind externe Bauteile und sind nicht bei LG erhältlich. Überprüfen Sie die Bauteile sorgfältig und montieren Sie sie. • Schließen Sie die Kabel des Zubehörs an die Anschlussleiste des Schaltkastens des Hydro Kit Bausatzes an. -
Seite 29: Installation Der Kabel-Fernbedienung
Wand Wand in der Abbildung gezeigt. -seite -seite - An der Unterseite befinden sich zwei Öffnungen. Lösen Sie die Fernbedienung an einer Öffnung zurzeit. - Die inneren Bauteile dürfen beim Abnehmen der Fernbedienung nicht beschädigt werden. Hydro Kit Montageanleitung 29... - Seite 30 Kabel an der Fernbedienung sowie am Gerät. • Falls die Anschlüsse des Verlängerungskabels vertauscht werden, können die Anschlüsse nicht vorgenommen werden. • Technische Daten des Verlängerungskabels: 2547 1007 22 # 2 Kern 3 Abschirmung 5 oder höher. 30 Hydro Kit...
-
Seite 31: Anschluss Der Hauptpumpe
• Wir empfehlen, dass die Flussrate auf "Nennwasserfluss" eingestellt ist (siehe Spezifikationen der PDB). • Verwenden Sie eine Pumpe mit ausreichender Leistung, um einem Abfall des Wasserdrucks und Zulaufwasserdrucks zum Hydro Kit vorzubeugen. • Verwenden Sie Bei Anschluss einer Pumpe an das Gerät ein Relais mit Relais geeigneter Leistung. -
Seite 32: Thermostat
• Der Thermostat sollte nicht an einem Ort montiert werden, der durch eine geöffnete Tür verdeckt wird. • Der Thermostat sollte nicht an einem Ort montiert werden, an dem äußere Wärmeeinflüsse herrschen können. (wie z. B. über einem Heizkörper oder einem geöffneten Fenster) Bereich mit direkter Sonneneinstrahlung Nein Nein 1.5 m Nein 32 Hydro Kit... -
Seite 33: Allgemeine Hinweise
• Falls eine der genannten Voraussetzungen nicht erfüllt ist, kann das Gerät nicht ordnungsgemäß betrieben werden. • Das Heiz-/Kühlthermostat muss ein Signal zum Kühlen bzw. Heizen senden, sobald eine Temperatureinstellung erreicht wurde. Es darf keine Verzögerung beim Senden von Kühl- oder Heizsignalen auftreten. Hydro Kit Montageanleitung 33... -
Seite 34: Kabelanschlüsse Am Thermostat
Thermostate erforderlich. Externe Netzanschlüsse niemals an Ventile, Ventilator-Luftkühler usw. anschließen. Ansonsten kann Hauptplatine 1 schwerwiegend beschädigt werden. (L): Phasensignal von der Leiterplatine zum Thermostat (N): Neutralsignal von der Leiterplatine zum Thermostat (H): Heizsignal vom Thermostat zur Leiterplatine 34 Hydro Kit... -
Seite 35: Letzte Prüfungen
Stellen Sie DIP-Schalter Nr. 8 auf ‘EIN’ (Einrichtung des Systems in Kapitel 7 prüfen). Ansonsten wird der Thermostat nicht vom Gerät erkannt. • Fernbedienung: - Der Text "Thermostat" wird auf der Fernbedienung angezeigt. - Es sind keine Tasteneingaben möglich. Hydro Kit Montageanleitung 35... -
Seite 36: Fern-Temperatursensor
3. Wählen Sie einen Ort, an dem der Sensor nicht durch Heizgeräte beeinflusst wird. 4. Wählen Sie einen Ort, an dem der Sensor nicht durch den Luftauslass des Kühlungslüfters beeinflusst wird. 5. Wählen Sie einen Ort, an dem der Sensor nicht durch geöffnete Türen beeinflusst wird. 36 Hydro Kit... -
Seite 37: Kabelanschlüsse Am Dreiwege-Ventil
Dreiwege-ventil (W): Phasensignal (Wassertank-Heizung) von der Leiterplatine zum Dreiwege-Ventil (U): Phasensignal (Unterbodenheizung) von der Leiterplatine zum Dreiwege-Ventil (N): Neutralsignal von der Leiterplatine zum Dreiwege-Ventil ACHTUNG : Mäuse dürfen nicht in das Gerät gelangen oder Kabel beschädigen. Hydro Kit Montageanleitung 37... - Seite 38 • Wurde der Wasserkreislauf (sowohl der Unterboden-Wasserkreislauf als auch der Brauchwassertank-Kreislauf) vollständig befüllt? Ansonsten ist eine zusätzliche Wasserbefüllung erforderlich. • Bei zu schneller Bedienung der Ventile können Geräusche und Vibrationen auftreten. Die optimale Dauer zum Öffnen eines Ventils beträgt 60-90 Sekunden. 38 Hydro Kit...
-
Seite 39: Kabelanschlüsse Am Zweiwege-Ventil
- Im Kühlungsbetrieb sollte kein Wasser in die Unterboden-Rohrleitungen fließen. - Um die Strömungsrichtung zu kontrollieren, prüfen Sie die Temperatur am Wassereinlass der - Unterboden-Rohrleitungen. - Bei korrekten Kabelanschlüssen sollte diese Temperatur im Kühlungsbetrieb unter 6°C (42°F) liegen. Hydro Kit Montageanleitung 39... -
Seite 40: Unabhängiges Strommodul
Ein unabhängiges Strommodul ist erforderlich, um vor einer Explosion des Platten-Wärmetauschers zu schützen. Wenn die Außeneinheit in Betrieb ist, wenn das Hydro Kit plötzlich vom Netz getrennt wird, kann dies zu einer Explosion des Platten-Wärmetauschers während der Ölrückführung und des Enteisungszyklus‘... -
Seite 41: Verdrahtung Des Unabhängigen Strommoduls
• Damit das unabhängige Strom-Kit korrekt arbeiten kann, sollte der Strom dauerhaft mehr als 20 Minuten angeschaltet bleiben. Sonst kann das unabhängige Strom-Kit den EEV nicht vollständig schließen, und zwar aufgrund eines Mangels an Ladeleistung. Detaillierte Informationen erhalten Sie im Installationshandbuch des Unabhängigen Strommoduls. Hydro Kit Montageanleitung 41... -
Seite 42: Einrichtung Des Systems
● ● Nur Warmwasser ○ Betrieb mit hoher Temperatur Notfallbetrieb ● Betrieb mit niedriger Temperatur Regelpumpe des Hydro Kites Steuerung der Die Regelpumpe wird über den Hydro Kit NICHT ● ○ Wasserpumpe gesteuert ● x ○ Normaler Betriebsmodus (Kurzwahl verbinden) Frostschutz- ●... -
Seite 43: Gruppensteuerung Einstellen
- Neben-Innengeräte werden wie ein Meister-Innengerät bedient. - Neben-Innengeräte können von der Zentralsteuerung nicht einzeln bedient werden. - Bei gleichzeitigem Anschluss eines potentialfreien Kontaktes und einer Zentralsteuerung können bestimmte Fernbedienungen nicht genutzt werden. Bitte wenden Sie sich bei weiteren Fragen an uns. Hydro Kit Montageanleitung 43... - Seite 44 Einrichtung des Systems VORSICHT : • Innengerät (Hydro Kit) 's Gruppe Einstellung ist möglich, die gleiche Außengerät angeschlossen. • Einstellungen für die Installierung der Meister-/Sklave-Indoor-Einheit und des DIP-Schalters sollten identisch sein. • Gruppensteuerung zwischen Hdydro-Kit und Klimaanlage ist nicht möglich.
- Seite 45 - Der Notfallbetrieb kann in zwei unterschiedlichen Stufen erfolgen: Mit hoher oder mit niedriger Temperatur. - Im Notfallbetrieb kann die Zieltemperatur nicht eingestellt werden. Ziel- DIP-Schalter Zieltemperatur Ziel- Brauchwasserte (No.4) Auslass-Wasser Raumtemperatur mperatur Hohe Temperatur 50°C(122°F) 24°C(75°F) 50°C(122°F) Niedrige Temperatur 30°C(86°F) 19°C(66°F) 50°C(122°F) Hydro Kit Montageanleitung 45...
- Seite 46 Gerätes wiederhergestellt und das Gerät wird automatisch neu gestartet. Zum Schutz des Gerätes wird es im Notfallbetrieb jedoch nicht automatisch neu gestartet. Daher muss das Gerät nach einer Unterbrechung der Stromversorgung im Notfallbetrieb vom Anwender neu gestartet werden. 46 Hydro Kit...
-
Seite 47: Einstellungsmodus
Hauptbildschirm → Menü → Einstellungen → Service → RMC Versionsinformation → SW Version Beispiel) SW Version : 1,00.1 a Das Passwort im obigen Falle ist 1001. Hinweis: Einige Kategorien der Montageeinstellungen können abhängig vom Produkt nicht vorhanden sein, bzw. kann der Menüname abweichen. Hydro Kit Montageanleitung 47... -
Seite 48: Zusammenfassung
Einstellung der Wassereintritts- und -austrittstemperatur im Kühlbetrieb Pumpeneinstellung in der Heizung Einstellmöglichkeiten für den Betrieb der Wasserpumpe / Verzögerungszeit im Heizbetrieb Pumpeneinstellung in der Kühlung Einstellmöglichkeiten für den Betrieb der Wasserpumpe / Verzögerungszeit im Kühlbetrieb Zwangsbetrieb Einstellung des Zwangslaufs des Produktes 48 Hydro Kit... - Seite 49 Einstellung, ob die Steuerung in IDU oder in ODU erfolgen soll Standby-Modus / Pioritätskühlung Einstellmodus Standby Wenn Master IDU im Kühlmodus ist. Passwort Initialisierung Passwort Initialisierung Datenerfassung Datenerfassung *Temp. = Temperatur VORSICHT: Der Hydro-Bausatz besitzt keine Desinfektionsfunktion. Zur Desinfektion sollten separate Steuerungsgeräte montiert werden. Hydro Kit Montageanleitung 49...
-
Seite 50: Allgemeine Einstellungen
* Die Override-Master/Slave-Auswahlfunktion ist nur möglich, wenn die Geräte in Reihe mit dem Außengerät geschaltet sind. • Pumpenprüflauf Nach Abschluss der Arbeiten an der Wasserleitung sollte der Testlauf der Wasserpumpe durchgeführt werden, um zu überprüfen, ob die Wasserzirkulation normal ist. 50 Hydro Kit... -
Seite 51: Einstellungsbereich Temperatur
• DIP-Schalter Nr. 2 und 3 sollten korrekt eingestellt werden. • Kühlbetrieb / Nur Heizbetrieb Stellen Sie die Betriebsartensperre ein, wenn das Multi V Innengerät im Sommer nur im Kühlbetrieb und das Hydro Kit im Winter nur im Heizbetrieb verwendet wird. Hydro Kit Montageanleitung 51... - Seite 52 • Falls ein Ventilator-Luftkühler verwendet wird, sollte ein entsprechendes 2-Wege-Ventil installiert und an der Platine des Innengerätes angeschlossen werden. • Wenn der Ventilatorkonvektor auf ‚Nicht verwenden‘ steht, aber KEIN Ventilatorkonvektor oder ein Zweifachventil installiert ist, funktioniert die Einheit nicht richtig. 52 Hydro Kit...
- Seite 53 • Wenn die Desinfektion auf ‚Nicht verwenden‘ (deaktiviert) gestellt ist, dann werden Startdatum und -zeit nicht benötigt. • Wenn die Desinfektion auf ‚Verwenden‘ gestellt ist (aktiviert), dann wird das Startdatum auf „Desinfektion aktiv“ und die Startzeit bei „Startdatum“ angezeigt. Hydro Kit Montageanleitung 53...
- Seite 54 Sitzung B Sitzung D Uhrzeit Sitzung A: Heizung über LWWP-Kompressorkreislauf Sitzung B: Heizen über Wasserheizung Sitzung C: Keine Heizung (Wasserheizung ist ausgeschaltet) Sitzung D: Heizen über Wasserheizung ANMERKUNG Die Warmwassertankheizung wird nicht betrieben, wenn sie deaktiviert ist. 54 Hydro Kit...
- Seite 55 - Stoppzeit: Diese Dauer bestimmt, wie lange die Warmwassertankheizung gestoppt wird. Anders ausgedrückt ist dies der Zeitabstand zwischen den Heizzyklen des Warmwassertanks. - Verzögerung der Boost-Heizung: Diese Dauer bestimmt, wie lange die Warmwassertankheizung nicht beim Warmwasserheizbetrieb angeschaltet wird. Hydro Kit Montageanleitung 55...
- Seite 56 Einstellung des Schrittwertes zur Einstellung der Trinkwassertemperaturlücke im Heizbetrieb Th On Th Off -2℃ 2℃ -6℃ 4℃ -2℃ 4℃ -1℃ 1℃ • Erzwungener Betrieb Diese Funktion deaktiviert die Logik von Water Pump Off Ability, die die Wasserpumpe nach 20 Stunden Dauerbetrieb selbsttätig antreibt. 56 Hydro Kit...
- Seite 57 - Geräuscharmes Bedienelement kann eingestellt werden - Geräuscharme Einstellung der Betriebszeit - Der Abtaumodus kann eingestellt werden 2) Einstellung der Außengerät-Funktion Slave-Status - Keine Einstellung der Motiveinstellung für die Störungssteuerung - Keine Einstellung der Geräuschbetriebszeit - Keine Abtaumodus-Einstellung Hydro Kit Montageanleitung 57...
- Seite 58 Außengerät entsprechend dem Schaltwert für den geräuscharmen Betrieb der PCB des Außengerätes. Funktion Einstellung - Rauscharme Betriebszeit Menü ist deaktiviert 2) Einstellung der Fernsteuerungssteuerung für einen geräuscharmen Betrieb Geräuscharmer Betrieb Die Schalterstellung der PCB des Außengerätes wird ignoriert. Funktion Einstellung - Rauscharme Betriebszeit Menü ist aktiviert 58 Hydro Kit...
-
Seite 59: Testbetrieb
Überprüfen Sie die Funktion der Wasserrohre. Überprüfen Sie die inneren Wasserrohre auf Verstopfungen. Fehlerhafter (Z. B. verunreinigter Schmutzfänger, gesperrtes Ventil, Strömungsschalte CH14 fehlerhaftes Ventil, Lufteinschlüsse) Überprüfen Sie die Funktion des Strömungsschalters. (Z. B. defekter Strömungsschalter, unerwarteter Betrieb, Unterbrechungen) Hydro Kit Montageanleitung 59... -
Seite 60: Störungsbehebung
Testbetrieb Störungsbehebung Wenn Hydro Kit nicht ordnungsgemäß funktioniert oder nicht in Betrieb genommen wird, überprüfen Sie bitte die folgende Liste. Fehle Fehlertyp Hauptursachen r Nr. Lufttemperatursensor nicht angeschlossen oder Fehlerhafter Lufttemperatursensor kurzgeschlossen Fehlerhafter Temperatursensor der Temperatursensor für Gasseite nicht angeschlossen... -
Seite 61: Geräuschemission
Kombination aus Inverter-Typ und Typ für nur Kühlen oder Wärmepumpe N: AC-Umrichter und H/P V: AC-Umrichter und C/O U: DC-Umrichter und H/P und C/O H: Hydro Kit -System mit Inneneinheit, die R410A verwendet ❈ LGETA:U Z. B.: URN Hydro Kit Montageanleitung 61... - Seite 62 62 Hydro Kit...
