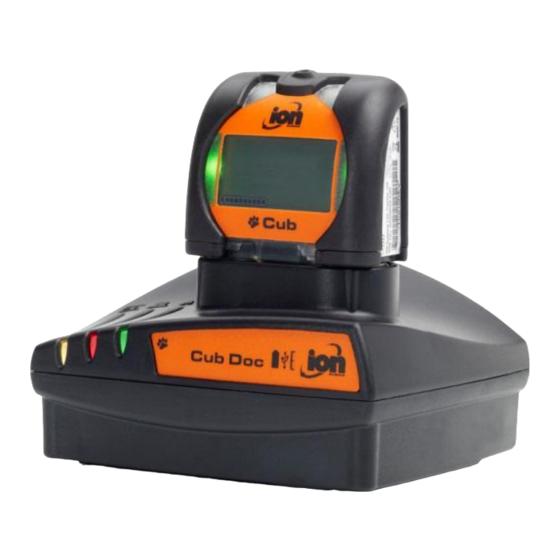

ION CUB V1.9 Bedienungsanleitung
Verwandte Anleitungen für ION CUB V1.9
Inhaltszusammenfassung für ION CUB V1.9
- Seite 1 ® Messgerät Bedienungsanleitung V1.9 Registrieren Sie Ihr Gerät online, um eine erweiterte Garantie zu erhalten. Unübertroffene Detektion. www.ionscience.com Artikelnummer: 871026...
- Seite 2 Registrieren Sie Ihr Gerät online für die erweiterte Garantie. Vielen Dank, dass Sie sich für ein Ion-Science-Gerät entschieden haben. Die Standardgarantie für Ihr Gerät kann auf bis zu fünf Jahre bei PhoCheck Tiger und zwei Jahre bei anderen Ion-Science-Geräten ausgedehnt werden.
-
Seite 3: Warnungen
Polyolefin oder das antistatische PC/ABS schädigen könnten. Wartung: Die Wartung des Cub und der Dockingstation darf nur in einer gefahrlosen Umgebung und nur von autorisierten Ion Science Ltd Servicezentralen durchgeführt werden. Der Austausch von Komponenten kann die Eigensicherheit beeinträchtigen. -
Seite 4: Konformitätserklärung
BS EN 13980: 2002 Explosionsgefährdete Bereiche – Anwendung von Qualitätsmanagementsystemen Im Namen der Ion Science Ltd erkläre ich, dass das Produkt zum Zeitpunkt der Einführung dieses Produktes zeitgleich mit dieser Erklärung alle technischen und rechtlichen Anforderungen der oben angeführten Richtlinien erfüllt. -
Seite 5: Inhaltsverzeichnis
CUB-HANDBUCH Ion Science Ltd Inhalt Warnungen ............................... 3 Konformitätserklärung ............................ 4 Erklärungen ..............................6 Verantwortung für die Nutzung ........................6 Qualitätssicherung ............................6 Entsorgung ..............................6 Kalibrierungseinrichtung ..........................6 Rechtlicher Hinweis ............................6 Einführung zum Cub ............................7 Erste Schritte ..............................8 Das Handbuch ............................... -
Seite 6: Erklärungen
Eine unzureichende Leistung des in dieser Anleitung beschriebenen Gasdetektors ist nicht unbedingt offensichtlich, daher muss das Gerät regelmäßig geprüft und gewartet werden. Ion Science Ltd empfiehlt die Einführung eines Systems mit regelmäßigen Prüfungen durch das für das Gerät zuständige Personal, um eine Funktion innerhalb der Kalibriergrenzen sicherzustellen, sowie die dauerhafte Erfassung der Kalibrierdaten. -
Seite 7: Einführung Zum Cub
CUB-HANDBUCH Ion Science Ltd Einführung zum Cub Der Cub ist ein persönlicher tragbarer Gasdetektor, der ein vorausgewähltes Spektrum volatiler organischer Substanzen (Volatile Organic Compounds, "VOC"s) erkennt, die potenziell gefährlich, d. h. giftig oder explosiv, sind. Der Cub nutzt einen Photo-Ionisierungsdetektor (PID) zum Messen der Gaskonzentrationen. Die patentierte Zaunelektroden-Technologie ("Fence Electrode Technology ") sorgt für minimale Beeinträchtigungen durch... -
Seite 8: Erste Schritte
Datendateien und mehrerer Geräteeinstellungen in klarer und präziser Weise. Erste Schritte Vielen Dank, dass Sie sich für den Cub von Ion Science Ltd entschieden haben. Wir hoffen, dass Ihr Cub Ihnen viele Jahre aktive und problemlose Leistung bieten wird. Das Handbuch Ion Science Ltd empfiehlt Ihnen, sich mit diesem Handbuch vertraut zu machen, bevor Sie mit Ihrem Cub arbeiten. -
Seite 9: Ausschalten
Segmente entfernt werden. Akkus und Batterien Laden Sie den Cub vor der Verwendung vollständig auf. Der aufladbare 3,7 V Li-Ion-Akku in Ihrem Cub kann nicht ausgetauscht werden, er sollte jedoch für die gesamte Lebensdauer des Geräts halten. VORSICHT: Li-Ion-Akkus können Schaden nehmen, wenn sie längere Zeit entladen gelagert werden. Bitte laden Sie den Cub, wenn die Akkuanzeige leer zeigt. -
Seite 10: Einführung Zum Display
CUB-HANDBUCH Ion Science Ltd Einführung zum Display Akku-Ladeanzeige Erkannte Gaskonzentration Gaskonzentrationseinheiten (ppm oder mg/cm , je nach der Konfiguration des Cub) “Volatile Organic Compound” ("Flüchtige organische Substanzen") - gibt den ausgewählten Gassensor-Typ an Dieses Symbol wird angezeigt, wenn ein STEL oder TWA- Alarm überschritten wird. -
Seite 11: Verwendung Ihres Cub
CUB-HANDBUCH Ion Science Ltd Verwendung Ihres Cub Einschalten des Cub Drücken Sie die Taste oben an Ihrem Cub und halten Sie sie drei Sekunden lang gedrückt, um das Gerät einzuschalten. Der Cub gibt beim ersten Drücken der Taste einen Piepston aus. Auf dem Display wird nach dem Einschalten ein Fortschrittsbalken angezeigt, dem von links nach rechts Segmente hinzugefügt... -
Seite 12: Anzeigen Anderer Bildschirme Und Daten
CUB-HANDBUCH Ion Science Ltd Verwendung Ihres Cub Anzeigen anderer Bildschirme und Daten Drücken Sie die Tasten, um durch die verschiedenen Datenbildschirme des Cub zu blättern. Wenn ein neuer Bildschirm aufgerufen wird, leuchtet das Display farbig; diese farbige Beleuchtung geht nach einigen Momenten wieder aus. - Seite 13 CUB-HANDBUCH Ion Science Ltd Verwendung Ihres Cub Dieser Bildschirm zeigt die aktuelle Temperatur an. Der Bildschirm leuchtet beim Aufrufen grün. Dies ist der Fernkalibrierungsbildschirm; über diesen Bildschirm wird die individuelle Kalibrierungsroutine aufgerufen. Dadurch kann der Cub vor Ort mit einer tragbaren Gasversorgung kalibriert werden.
- Seite 14 CUB-HANDBUCH Ion Science Ltd Verwendung Ihres Cub Drücken Sie die Ein-/Aus-Taste, um die Kalibrierphase ("Span Stage") einzuleiten. Der Bildschirm wechselt und zeigt ein "‘S" an. Schließen Sie jetzt die Kalibriergas-Versorgung an. Schalten Sie die Gasversorgung ein und drücken Sie anschließend die Ein-/Aus-Taste.
-
Seite 15: Cubpc-Software
Windows 7 verwendet werden. Vor der Installation von CubPC muss auf dem Host-Computer ein .net Framework mit 3.5 Service Pack 1 oder höher installiert sein. Bitte rufen Sie den folgenden Link auf: http://www.microsoft.com/en-us/download/details.aspx?id=25150 Die Software wird von der Ion Science Website heruntergeladen von:- www.ionscience.com/product-support/downloads/instrument-software Installation der CubPC-Software Die CubPC-Software wird von der Cub-Website (http://www.ionscience.com/product-... - Seite 16 CUB-HANDBUCH Ion Science Ltd CubPC-Software Verwendet Ihr PC dagegen XP, wird der Assistent "Neue Hardware gefunden" gestartet: Klicken Sie nach Bedarf auf eine der obigen Optionen und anschließend auf ‘Weiter’. Klicken Sie auf ‘Software automatisch installieren’. Der Assistent installiert dann die Software.
-
Seite 17: Cubpc Starten
CUB-HANDBUCH Ion Science Ltd CubPC-Software CubPC starten Doppelklicken Sie auf das Cub-Symbol in Ihrem Desktop und öffnen Sie CubPC. Daraufhin wird kurz der Cub-Begrüßungsbildschirm angezeigt: Anschließend wird CubPC geöffnet. Zunächst wird die Cub-Seite angezeigt. Sie listet die derzeit und zuvor angeschlossenen Dockingstationen auf. - Seite 18 CUB-HANDBUCH Ion Science Ltd CubPC-Software Für jeden angeschlossenen Cub wird Folgendes angezeigt: Die Cub-Seriennummer • • Der Cub-Name (falls auf der Konfigurationsseite ein Name zugeordnet wurde) • Uhrzeit und Datum, zu dem der Cub zuletzt kalibriert wurde • Uhrzeit und Datum des letzten Bump-Tests Uhrzeit und Datum des letzten Empfangs eines Datenprotokolls vom Cub •...
-
Seite 19: Upgrades Von Firmware Und Software
CUB-HANDBUCH Ion Science Ltd CubPC-Software Die Spalte Kalibrierung zeigt den Null- und den Kalibrierungspegel an, auf den dieser Cub kalibriert wurde. Die Spalte Datalog zeigt die minimale und maximale Gaskonzentration an sowie die im letzten Datenprotokoll aufgezeichneten erkannten STEL- und TWA-Pegel. -
Seite 20: Hilfe Aufrufen
CUB-HANDBUCH Ion Science Ltd CubPC-Software Hilfe aufrufen Mit der Taste "Handbuch anzeigen" wird dieses Handbuch geöffnet. Wenn Sie die gewünschten Informationen in diesem Handbuch nicht finden, können Sie auch auf zwei weitere Arten Hilfe aufrufen. Wenn Sie eine Frage an den technischen Support schicken wollen, klicken Sie auf "Kontakt technischer Support". -
Seite 21: Sonstige Funktionen
CUB-HANDBUCH Ion Science Ltd CubPC-Software Sonstige Funktionen Die Taste "Adobe Website" öffnet die Download-Seite zum Adobe Reader. Wir empfehlen, dieses Handbuch mit dem Adobe Reader anzuzeigen. Zum Anzeigen der Release-Notes für die Software klicken Sie auf "Release-Notes". Daraufhin wird ein neues Fenster angezeigt, in dem Sie die Release-Notes anzeigen können. -
Seite 22: Aktionen Am Dock
CUB-HANDBUCH Ion Science Ltd CubPC-Software Wenn Sie einen Cub in einer CubDoc-Dockingstation platzieren, werden protokollierte Daten automatisch an den angeschlossenen PC kopiert. Mit dieser Seite steuern Sie, was sonst automatisch durchgeführt wird, wenn Sie einen Cub in einer Dockingstation platzieren, sowie die Einstellungen für die Historie und die Kalibrierung. -
Seite 23: Konfigurieren Eines Cub
CUB-HANDBUCH Ion Science Ltd CubPC-Software Die Seite listet alle angeschlossenen Dockingstationen auf. Das Dock-Feld zeigt die Seriennummer der einzelnen Docks an. Das Statusfeld gibt an, ob ein Cub an einem Dock angeschlossen ist oder nicht, wie weiter oben beschrieben (siehe CubPC starten). - Seite 24 CUB-HANDBUCH Ion Science Ltd CubPC-Software Name Falls erforderlich, geben Sie in diesem Feld einen Namen für den Cub ein. Sensor Zeigt den Sensortyp an. Einheiten Als Maßeinheit kann parts per million (ppm) oder Milligramm pro Kubikmeter (mg/m ) ausgewählt werden.
-
Seite 25: Datalog-Ergebnisse Herunterladen
Wenn die Meldung "Es lag ein Problem mit dem Senden an das Messgerät" erscheint, klicken Sie auf OK. Wiederholen Sie die Vorgehensweise unter "CubPC starten" oben und wiederholen Sie den Vorgang. Wenn Ihr PC noch immer nicht auf den Cub schreiben kann, wenden Sie sich an Ihren Händler oder an Ion Science Ltd. -
Seite 26: Speichern Protokollierter Daten In Einer .Csv-Datei
CUB-HANDBUCH Ion Science Ltd CubPC-Software Die Spalte Datalog zeigt die Uhrzeit und das Datum des Beginns jedes Datalogs an (d. h., wann der Cub eingeschaltet wurde und mit dem Erkennen und Aufzeichnen von Gaskonzentrationen begonnen hat). Die Spalte enthält außerdem eine Taste zum Speichern protokollierter Daten in einer .csv-Datei (siehe unten). -
Seite 27: Anzeigen Von Details Zu Den Protokollierten Daten
CUB-HANDBUCH Ion Science Ltd CubPC-Software Blättern Sie zu dem Ordner, in dem die Datei gespeichert werden soll, geben Sie den Dateinamen im Feld "Dateiname" ein und klicken Sie auf "Öffnen", um die Datei zu speichern. Beachten Sie, dass protokollierte Daten beim Anschließen eines Cub an einer Dockingstation eventuell automatisch in einer .csv-Datei gespeichert werden, je nach den auf der Einstellungsseite ausgewählten... - Seite 28 CUB-HANDBUCH Ion Science Ltd CubPC-Software Der Bereich auf der linken Seite listet die Zeit und die aufgezeichnete Gaskonzentration der einzelnen Ergebnisse auf. Ein rot angezeigtes Ergebnis gibt an, dass das Ergebnis einen Alarm mit hohem Level ausgelöst hätte. Ein orangefarben angezeigtes Ergebnis gibt an, dass das Ergebnis einen Alarm mit niedrigem Level ausgelöst hätte.
-
Seite 29: Alle Protokollierten Daten Löschen
CUB-HANDBUCH Ion Science Ltd CubPC-Software Durch Drücken der orangefarbenen Menütaste werden folgende Optionen angezeigt: Die Option "Export zu CSV" wird zum Exportieren der Logdaten in eine .csv- Datei verwendet. Die Funktionsweise ähnelt der der Taste in der Datalog-Übersichtsseite (siehe Speichern protokollierter Daten in einer .csv- Datei weiter oben). -
Seite 30: Software-Haftungsausschluss
Gewährleistung, auch nicht einer impliziten Gewähr für ihre Nutzbarkeit oder Eignung für einen bestimmten Zweck. Dies gilt auch dann, wenn Ion Science Ltd über den beabsichtigten Zweck informiert wurde. Darüber hinaus übernimmt Ion Science Ltd keine Gewährleistung, Garantie oder Haftung hinsichtlich der Verwendung oder der Ergebnisse der Verwendung der SOFTWARE oder der schriftlichen Materialien in Bezug auf ihre Richtigkeit, Genauigkeit, Zuverlässigkeit, Aktualität oder... -
Seite 31: Akku Laden
Bildschirm den Ladezustand an. Vollständig geladen Hinweis: Ion Science Ltd empfiehlt, den Cub immer aufgeladen zu halten, auch wenn er nicht verwendet wird, da Akkus im Lauf der Zeit Energie verlieren. Lade-Pins Oben an der Dockingstation sehen Sie zwei federbelastete Lade-Pins. -
Seite 32: Diagnose
CUB-HANDBUCH Ion Science Ltd Diagnose Fehlercode Beschreibung Auflösung Sensor-Konfigurationsfehler Wenden Sie sich an den Händler. Flash-Speicherfehler Wenden Sie sich an den Händler. i2c-Bus-Fehler Wenden Sie sich an den Händler. Fehler i2c-Bus an Kraftstoffanzeige Wenden Sie sich an den Händler. 1. Kalibrierungseinrichtung überprüfen Kalibrierung fehlgeschlagen 2. -
Seite 33: Wartung
Cub skaliert seine lineare Ausgabe über einen NULL-Pegel (Reinluft-Referenz) und die benutzerdefinierte Gaskonzentration SPAN 1. Der Cub wird bei ion Science nach der Fertigung kalibriert; bitte beachten Sie, dass durch eine spätere Kalibrierung die Werkskalibrierung überschrieben wird. Zum Kalibrieren des Cub richten Sie zunächst die Parameter im CubPC ein - Informationen hierzu finden Sie im Abschnitt "CubPC-Software"... -
Seite 34: Bump-Test
CUB-HANDBUCH Ion Science Ltd Wartung Klicken Sie auf der Cub-Seite auf diese Taste, um den Cub zu kalibrieren. Der Kalibrierungsvorgang wird gestartet. Das Kalibrierungs-Dock pumpt Nullgas und anschließend Kalibriergas an den Sensor. Wenn die Kalibrierung erfolgreich war, wird ein Datums- /Uhrzeitstempel im Feld der Kalibrierungs-Zusammenfassung angezeigt. -
Seite 35: Wechseln Und Reinigen Von Pid-Sensor Und Lampe
CUB-HANDBUCH Ion Science Ltd Wartung Hinweis: Wenn die Filterscheibe (2) und die O-Ringe (3 und 5) richtig angebracht wurden, hat der Cub einen IP-Wert von 65 (laut unabhängiger Prüfung durch BASEEFA). Werden Filterscheibe und O- Ringe abgenommen, sinkt der IP-Wert auf 43. -
Seite 36: Reinigung Der Lampe
Der Behälter mit der Reinigungspaste enthält Aluminiumoxid in Form eines sehr feinen Pulvers (CAS-Nummer 1344-28-1). Ein vollständiges Sicherheitsdatenblatt MSDS ist auf Anfrage von Ion Science Ltd verfügbar. Die wichtigsten Punkte daraus sind nachfolgend zusammengefasst: Bringen Sie nach Verwendung des Reinigungsmittels unbedingt den Deckel wieder an. - Seite 37 CUB-HANDBUCH Ion Science Ltd Wartung Reinigen der Lampe: Öffnen Sie die Ampulle mit dem Aluminiumoxid- Reinigungsmittel. Nehmen Sie mit einem sauberen Baumwolltupfer eine kleine Menge des Reinigungsmittels auf. Polieren Sie mit diesem Baumwolltupfer das Fenster der PID-Lampe. Üben Sie beim Reinigen des Lampenfensters mit kreisförmigen Bewegungen einen...
-
Seite 38: Cub-Teile
CUB-HANDBUCH Ion Science Ltd Cub-Teile Elementnummer Artikelnummer Beschreibung 871026 PTFE Filter-Membran 5/OO-108 O-Ring-Dichtung 18 mm A-846267 Gebranntes Pellet (PPB) A-846417 Gebranntes Pellet (10eV) LA4TM600 MiniPID-Lampe Krypton 10,6eV ppm TIGER MP6SX6FX MiniPID 6-Pin 10,6eV MP6SX6PX MiniPID 6-Pin 10,0eV 846217 Feder (für MiniPID) Unübertroffene Detektion. -
Seite 39: Zubehör
CUB-HANDBUCH Ion Science Ltd Zubehör Ion Science Ltd hat eine exklusive Sammlung von hochwertigen Zubehörkomponenten zur Ergänzung des Cub entwickelt. Eine Auswahl dieser Komponenten ist nachfolgend beschrieben: Elementnummer Artikelnummer Beschreibung A-871027 Cub-Deckelform komplett 871037 Cub-Docking-Montagehalterungsform 871200 Gas-Sättigungsbecher 871202 Kurzanleitung - Cub A-871019 Cub-Gürtelclip komplett... -
Seite 40: Gerätegarantie Und Service
Ion Science empfiehlt für alle seine Gasmessgeräte eine Einsendung zur Wartung und Werkskalibrierung alle zwölf Monate. Wenden Sie sich an Ion Science oder Ihren Händler vor Ort, um mehr über die Service-Optionen in Ihrem Gebiet zu erfahren. Finden Sie Ihren Händler vor Ort unter: www.ionscience.com... -
Seite 41: Technische Spezifikationen
CUB-HANDBUCH Ion Science Ltd Technische Spezifikationen Reaktionszeit: T90 < 13 Sekunden Erkennungsbereich: 1 ppb – 10.000 ppm & ppb bis 20.000 ppm für bestimmte Gase Auflösung: +/- 1 ppb Genauigkeit: +/- 5 % angezeigte Ergebnisse +/- eine Ziffer Linearität: +/- 5 % angezeigte Ergebnisse +/- eine Ziffer... -
Seite 42: Manuelle Protokollierung
CUB-HANDBUCH Ion Science Ltd Manuelle Protokollierung Handbuch- Dock- Firmware- Änderung Ausgabedatum version Firmware Gerät Software Original 18/06/12 0.0.11 0.0.50 0.0.0.19 PC-Grafikupdate + zusätzliche Kalibrierungs-Zeitentabelle (S. 33) + aktualisierte Fehlerdiagnose (S. 21) 14/08/12 0.0.12 0.0.51 0.0.0.21 + Grafik zu Alarmen mit hohem und niedrigem Level (S. - Seite 43 CUB-HANDBUCH Ion Science Ltd Titelbild: Registrierungs Symbol das Wort Cub hinzugefügt. Seite 4: Änderungen an Konformitätserklärung (Richtlinie, 04/09/2013 k.A. k.A. k.A. Bericht Nummer und BS EN 61326- 1:2006) Cub Tiefen-Abmessung aktualisiert Unübertroffene Detektion. www.ionscience.com Seite 43 von 43...
