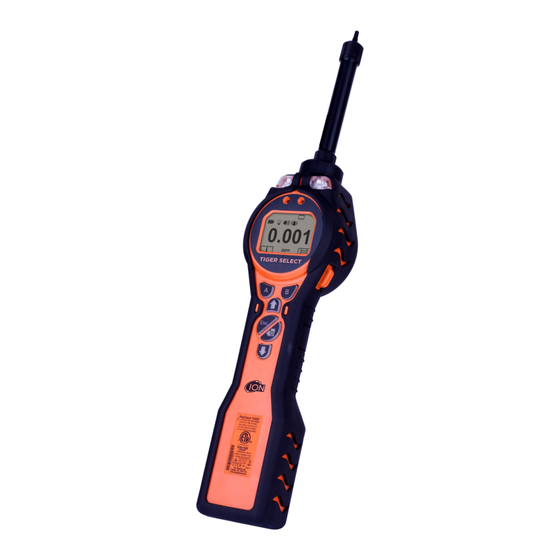

ION Tiger Select V2.5 Bedienungsanleitung
Verwandte Anleitungen für ION Tiger Select V2.5
Inhaltszusammenfassung für ION Tiger Select V2.5
- Seite 1 Tiger Select Messgerät Bedienungsanleitung V2.5R Registrieren Sie Ihr Gerät online, um eine erweiterte Garantie zu erhalten.
- Seite 2 Registrieren Sie Ihr Gerät online für die erweiterte Garantie. Vielen Dank, dass Sie sich für ein Ion-Science-Gerät entschieden haben. Die Standardgarantie für Ihr Gerät kann auf bis zu fünf Jahre bei Tiger Select und zwei Jahre bei anderen Ion-Science-Geräten ausgedehnt werden.
-
Seite 3: Inhaltsverzeichnis
TIGER-HANDBUCH Ion Science Ltd Inhalt Über dieses Handbuch ............................ 4 Erklärungen ..............................5 Verantwortung für den Betrieb ........................5 Rechtlicher Hinweis ............................5 Vorsicht! ................................. 5 Qualitätssicherung ............................5 Entsorgung ..............................5 Kalibrierungseinrichtung..........................5 Einführung ................................ 6 Lampenausgang .............................. 7 Filterhülsen .............................. -
Seite 4: Über Dieses Handbuch
TIGER-HANDBUCH Ion Science Ltd Über dieses Handbuch Dieses Handbuch beschreibt die Funktion und den Betrieb des Tiger-Select-Geräts. Es ergänzt die Standard-Tiger-Bedienungsanleitung (Artikelnummer: 861265). Bitte vergewissern Sie sich, dass Sie beide Handbücher vollständig gelesen und verstanden haben, bevor Sie mit dem Tiger- Select-Gerät arbeiten. -
Seite 5: Erklärungen
Eine unzureichende Leistung des in dieser Anleitung beschriebenen Gasdetektors ist nicht unbedingt offensichtlich, daher muss das Gerät regelmäßig geprüft und gewartet werden. Ion Science empfiehlt die Einführung eines Systems mit regelmäßigen Prüfungen durch das für das Gerät zuständige Personal, um eine Funktion innerhalb der Kalibriergrenzen sicherzustellen, sowie die dauerhafte Erfassung der Kalibrierdaten. -
Seite 6: Einführung
TIGER-HANDBUCH Ion Science Ltd Einführung Benzolgas ist krebserregend und entsteht häufig bei petrochemischen Prozessen, es wird jedoch auch als Lösungsmittel bei der Herstellung von Medikamenten, Kunststoffen, synthetischem Gummi und Farben verwendet. Photo-Ionisierungsdetektoren (PID) erkennen ein breites Spektrum von VOC-Gasen, zu denen auch Benzol gehört. -
Seite 7: Lampenausgang
TIGER-HANDBUCH Ion Science Ltd Lampenausgang Die Anzahl der Gase, die PID erkennen kann, hängt mit dem Elektronenspannungs-Ausgang (eV) der verwendeten PID-Lampe zusammen; je höher der eV-Pegel, desto mehr Gase können erkannt werden. Beim Standardmodell des PhoCheck Tiger erlaubt die 10,6-eV-Lampe die Erkennung von über 100 Gasen. -
Seite 8: Filterhülsen
TIGER-HANDBUCH Ion Science Ltd Filterhülsen Benzol-Vorfilterhülsen absorbieren zahlreiche VOC-Gase, der Benzolanteil passiert diese Vorfilter jedoch. Die Gasprobe muss zur Konditionierung durch die Hülse gesaugt werden, bevor der Absorptionspegel stabil wird. Schlagen Sie die maximalen Absorptionspegel in der Broschüre nach, die Sie zusammen mit dem Hülsenpaket erhalten haben. -
Seite 9: Anbringen Des Hülsenhalters
TIGER-HANDBUCH Ion Science Ltd Anbringen des Hülsenhalters Stellen Sie immer sicher, dass die Filterhülse beim Anzeigen des Displays sichtbar ist. Ggf. Muss die Filterhülsen-Baugruppe entfernt und wieder angebracht werden. 2. Lösen Sie die Schraube und nehmenSie die Filterabdeckung ab. 2. Nehmen Sie die Filterklemme und den Hülsenhalter zusammen ab. -
Seite 10: Inbetriebnahme
TIGER-HANDBUCH Ion Science Ltd Inbetriebnahme Das Tiger Select startet im Standard-Betriebsmodus oder im TAC-Modus, je nachdem, welcher Modus beim letzten Ausschalten ausgewählt war. Im Standard-Betriebsmodus arbeitet das Gerät als Standard- PhoCheck-Tiger-Messgerät. (Siehe Bedienungsanleitung Artikelnummer: 861265.) Der Standard-Betriebsmodus hat eine Empfindlichkeit von 0,1 ppm Isobutylen-Äquivalent (EQ). Wenn eine höhere Empfindlichkeit (ppb) oder eine Datenprotokollierung erforderlich ist, können entsprechende Updates... -
Seite 11: H&S-Funktion (Stel-Berechnung)
TIGER-HANDBUCH Ion Science Ltd Gastabelle angegeben ist, kann eine Zahl in die Gastabelle eingegeben und anschließend an das Gerät gesendet werden. Damit die Tabelle bearbeitet werden kann, muss ‘Allow inert / Delete’ (Schutzgas zulassen / Löschen) im Dropdown-Menü oben im Gastabellen-Bildschirm ausgewählt werden. -
Seite 12: Kalibrierung
Diese Kalibrierung wird nur im normalen Betriebsmodus verwendet und nicht im TAC- oder im Auswahlmodus. Die Werkskalibrierung wird nur im Rahmen der Fertigung bei Ion Science durchgeführt. Diese kann vom Benutzer ausgewählt, aber nicht geändert werden. Die Werkskalibrierung sollte einmal jährlich von Ion Science Ltd oder einem autorisierten Servicezentrum... -
Seite 13: Kalibrierroutine
TIGER-HANDBUCH Ion Science Ltd Kalibrierung Kalibrierroutine Platzieren Sie für beste Ergebnisse das Tiger-Select-Gerät und alle Benzol-Vorfilterhülsen in der Kalibrierungsumgebung. Schalten Sie das Tiger Select ein und lassen sie es 30 Minuten lang in der Kalibrierungsumgebung laufen. Auf diese Weise wird sichergestellt, dass das Gerät und die Hülsen an die Umgebung akklimatisiert und Spuren von Benzol aus früheren Tests gelöscht werden. - Seite 14 TIGER-HANDBUCH Ion Science Ltd Kalibrierung 7. Verbinden Sie das Kalibrierungsgas mit der Sonde, indem Sie das Rohr auf das Ende des Hülsenhalters aufschieben. WICHTIG: Für beste Ergebnisse sollte das Rohr zwischen dem Kalibrierungsgas und dem Gerät so kurz wie möglich sein.
-
Seite 15: Tac-Modus-Routine
TIGER-HANDBUCH Ion Science Ltd TAC-Modus-Routine Die TAC-Funktionstaste wird zum Aktivieren und Beenden des TAC-Modus verwendet. 2. Zum Auswählen des TAC-Modus drücken Sie die TAC- Funktionstaste und anschließend zur Fortsetzung die Taste „ENTER“. 2. Zur Bestätigung der Auswahl erscheint ein Häkchen ’’... -
Seite 16: Auswahlmodus-Routine
TIGER-HANDBUCH Ion Science Ltd Auswahlmodus-Routine 2. Drücken Sie zum Aufrufen des Auswahlmodus die ) – an dieser Stelle stoppt die Funktionstaste Auswahl ( Pumpe. Es erscheint ein Bildschirm, der Sie zum Anbringen einer Vorfilterhülse auffordert. Dieser Bildschirm gibt außerdem an, welches Gas ausgewählt ist –... - Seite 17 TIGER-HANDBUCH Ion Science Ltd „ENTER“, „Esc“, oder drücken Hülsen-Testbildschirm zurückzukehren. Wenn der H&S-Modus nicht als Option erscheint, kann er als Option im Konfigurationsbildschirm des Tiger PCs im Abschnitt Tiger Select ausgewählt werden. Der STEL-Schwellenwert wird aus der internen Gastabelle ermittelt, allerdings haben manche Institutionen keinen veröffentlichten STEL-Pegel für den Benzolgehalt, sodass das Gerät keinen Alarm auslöst.
-
Seite 18: Artikelliste
TIGER-HANDBUCH Ion Science Ltd Artikelliste PID-Sensorzugang und Batterien ELEMENT- BESCHREIBUNG TEILE-NR. STÜCK BASIS PHOTOCHECK TIGER SELECT AKKU-PACK ALKALINE-BATTERIEN LADEEINHEIT SENSORABDECKUNG MiniPID-SENSOR SENSORDICHTRING GERÄTESOCKEL SENSORDICHTUNG EINLASS- /AUSLASSDICHTUNG EINLASSDÜSE AUSWÄHLEN Seite 18 von 21... -
Seite 19: Sensoreinheit
TIGER-HANDBUCH Ion Science Ltd Artikelliste Sensoreinheit ELEMENT- BESCHREIBUNG TEILE-NR. STÜCK FILTERGEHÄUSE-ABDECKUNG FILTERSCHEIBE EINLASSDÜSE AUSWÄHLEN O-RING BENZOL-VORFILTERHÜLSE HÜLSENHALTER-BAUGRUPPE Seite 19 von 21... -
Seite 20: Kontaktdaten
TIGER-HANDBUCH Ion Science Ltd Kontaktdaten Hauptniederlassung in Niederlassung USA Niederlassung Deutschland Großbritannien Ion Science LLC Ion Science Messtechnik GMBH Ion Science Ltd 33 Commercial Drive Laubach 30 The Hive, Butts Lane, Waterbury Metmann-Neandertal Fowlmere, VT 05676 40822 Cambridge, DEUTSCHLAND SG8 7SL Tel.: +1 802 244 5153... -
Seite 21: Manuelle Protokollierung
TIGER-HANDBUCH Ion Science Ltd Manuelle Protokollierung Firmware- Version Änderung Ausstellungsdatum PC-Software Gerät Erste Ausgabe 27/02/2011 V0.3.85 V1.0.0.42 Vorderes Deckblatt Version. Seite 9, Gesundheits- und Sicherheitsmodus hinzugefügt. 8/04/2011 V0.3.93 V1.0.0.45 Seite 10 Gesundheits- und Sicherheitsmodus hinzugefügt. Vollständig umstrukturiert, 21/10/11 V0.4.03 V1.0.0.54 außerdem TAC-Modus hinzugefügt...
