Saia-Burgess Controls AG
3.1.5

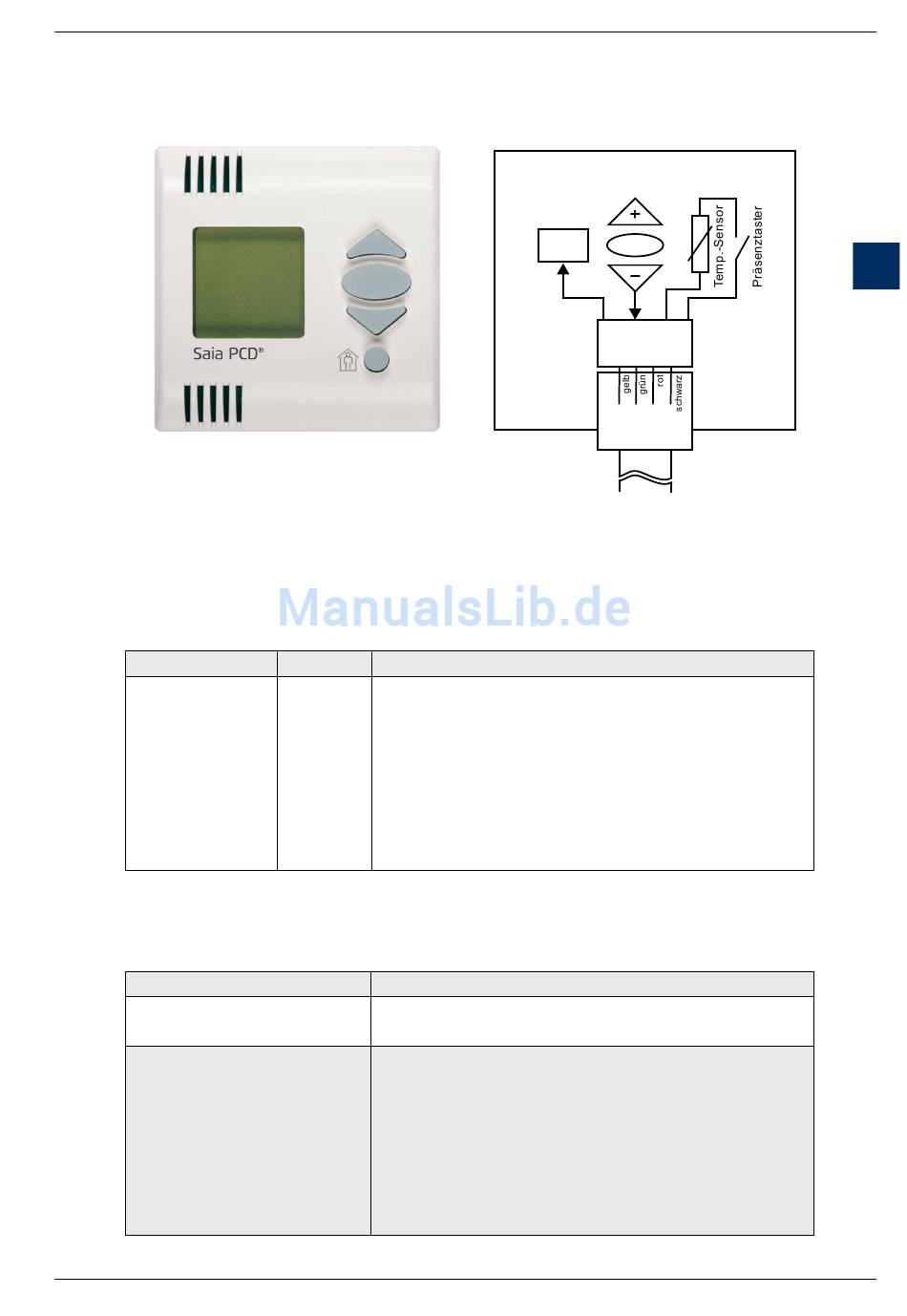

Technische Daten PCD7.L644
Raumbediengerät mit Temperatur Sensor, Funktionstasten und Display für HLK- so-
wie Licht&Beschattungs-Funktionen.
Anschlussbelegung
Schnittstelle
Serial Bus
Funktionen
Funktion
Sensor
Sollwert Einstellung
Handbuch Raumbediengeräte PCD7.L6xx │ D okument 26-859 GER07 │ 2 015-06-04
Klemme
Beschreibung
RC
Der Anschluss an den Raumregler erfolgt mit dem Kabel
PCD7.L670-xx direkt am Regler oder bei Verwendung
von Erweiterungsmodulen für Licht und Beschattung am
letzten Modul.
Das Anschlusskabel PCD7.L670-xx ist beidseitig vorkon-
fektioniert und hat eine Länge von wahlweise 10, 30 oder
50 m.
Die maximale Länge zwischen dem Raumregler und dem
Raumbediengerät darf 50 m nicht überschreiten.
Beschreibung
Raum Temperatur Fühler. Messbereich 0...40 °C
Einstellung einer parametrierbaren Sollwertschiebung. Die
Einstellung erfolgt in +/- 6 Schritten über das Display. Der
im Raumregler eingestellte Basissollwert wird in Schritten
erhöht oder erniedrigt. Die Schrittweite ist in der Raumreg-
ler Konfiguration definiert. Siehe dazu die Beschreibung
der Konfigurations FBox oder der Register (Reg. 104).
Beim gleichzeitigen Betätigen der Tasten Plus, Set und
Minus wird der aktuelle Sollwert für ca. 20 sek. angezeigt.
Digitale Raumbediengeräte
Technischer Vorbeschrieb
PCD7.L644
HLK Funktionen
Licht & Beschattung
Set
Display
Controller
RJ 9
PCD7.L670-xx
3
3-11
