V7 UPSSNMP1 Schnellinstallationsanleitung Seite 4

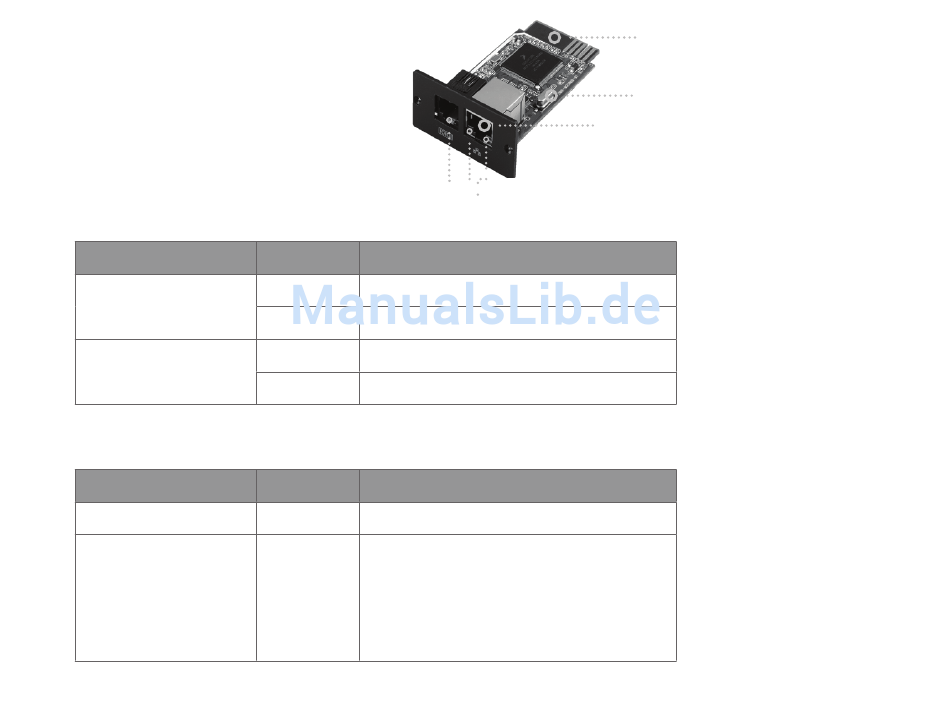

Übersicht
1. RJ45 Ethernet-Anschluss (10/100 Base-T)
2. Sensor-/Datenübertragungsanschluss (optional)
3. Verbindung zum USV-Steckplatz
4. Status-LEDs für Ethernet-Anschluss
5. Jumper zum Wiederherstellen der
Standardeinstellungen
Status-LEDs für Ethernet-Anschluss
LED
LED 100 Mbit (grün)
Status-LED Verbindung
(gelb)
Stiftzuweisung für Jumper
Stiftnr.
Stift 1 + Stift 2
Stift 2 + Stift 3
Hinweis: Nachdem die Karte auf die Standardeinstellung zurückgesetzt wurde, sicherstellen, dass
die Jumper-Einstellung für den normalen Betrieb wieder zurück auf Stift 1 und 2 gesetzt wurde.
2
Status Beschreibung
An Anschlussleistung 100 Mbit/s
Aus Anschlussleistung 10 Mbit/s
Blinkt Verbindung aktiv
Aus Karte nicht mit Netzwerk verbunden
Status Beschreibung
Geschlossen Normaler Betrieb
Die IP-Adresse der SNMP-Web-Karte
und das Kennwort werden auf die
Standardeinstellung zurückgesetzt.
Geschlossen
Standardmäßige statische IP-Adresse:
(192.168.102.230)
Standard-Kennwort: 12345678
3
5
1
4
