Œ
‚
Ž
Ž
ƒ

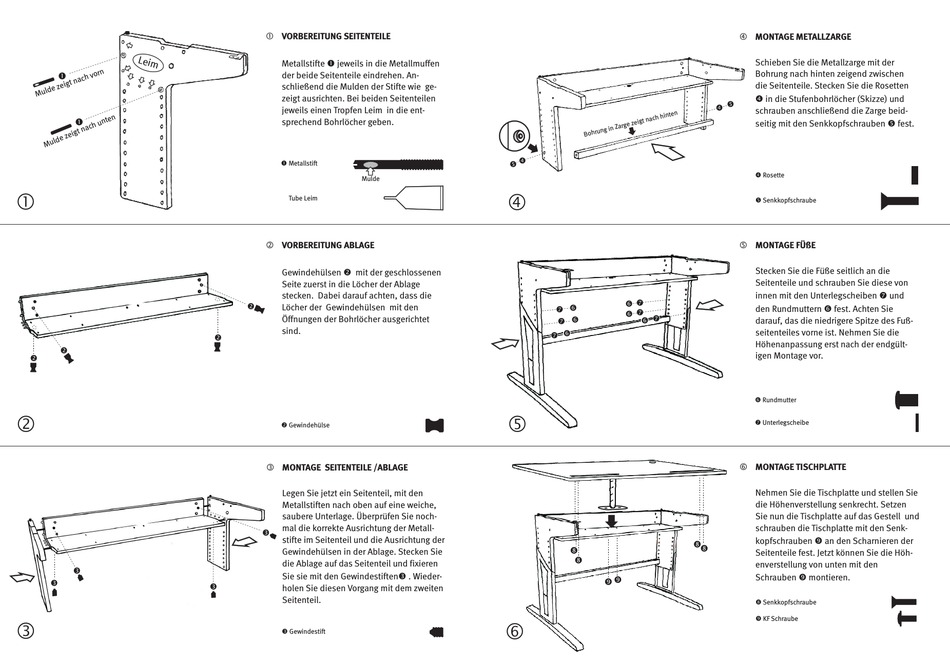

VORBEREITUNG SEITENTEILE
Metallstifte
jeweils in die Metallmuffen
Œ
der beide Seitenteile eindrehen. An-
schließend die Mulden der Stifte wie ge-
zeigt ausrichten. Bei beiden Seitenteilen
jeweils einen Tropfen Leim in die ent-
sprechend Bohrlöcher geben.
ΠMetallstift
Ç
Mulde
Tube Leim
VORBEREITUNG ABLAGE
‚
Gewindehülsen
mit der geschlossenen
Seite zuerst in die Löcher der Ablage
stecken. Dabei darauf achten, dass die
Löcher der Gewindehülsen mit den
Öffnungen der Bohrlöcher ausgerichtet
sind.
Gewindehülse
MONTAGE SEITENTEILE /ABLAGE
ƒ
Legen Sie jetzt ein Seitenteil, mit den
Metallstiften nach oben auf eine weiche,
saubere Unterlage. Überprüfen Sie noch-
mal die korrekte Ausrichtung der Metall-
Ž
stifte im Seitenteil und die Ausrichtung der
Gewindehülsen in der Ablage. Stecken Sie
die Ablage auf das Seitenteil und fixieren
Sie sie mit den Gewindestiften
Ž
holen Sie diesen Vorgang mit dem zweiten
Seitenteil.
Ž Gewindestift
÷
„
‘
’
‘
’
…
“
“
. Wieder-
Ž
†
MONTAGE METALLZARGE
„
Schieben Sie die Metallzarge mit der
Bohrung nach hinten zeigend zwischen
die Seitenteile. Stecken Sie die Rosetten
in die Stufenbohrlöcher (Skizze) und
÷
schrauben anschließend die Zarge beid-
seitig mit den Senkkopfschrauben
Rosette
÷ Senkkopfschraube
MONTAGE FÜßE
…
Stecken Sie die Füße seitlich an die
Seitenteile und schrauben Sie diese von
innen mit den Unterlegscheiben
‘ ’
den Rundmuttern
darauf, das die niedrigere Spitze des Fuß-
seitenteiles vorne ist. Nehmen Sie die
Höhenanpassung erst nach der endgült-
igen Montage vor.
‘ Rundmutter
’ Unterlegscheibe
MONTAGE TISCHPLATTE
†
Nehmen Sie die Tischplatte und stellen Sie
die Höhenverstellung senkrecht. Setzen
Sie nun die Tischplatte auf das Gestell und
È
schrauben die Tischplatte mit den Senk-
kopfschrauben
“
“
Seitenteile fest. Jetzt können Sie die Höh-
enverstellung von unten mit den
Schrauben
” ”
“ Senkkopfschraube
” KF Schraube
fest.
÷
und
’
fest. Achten Sie
‘
”
an den Scharnieren der
montieren.
”
