Montage

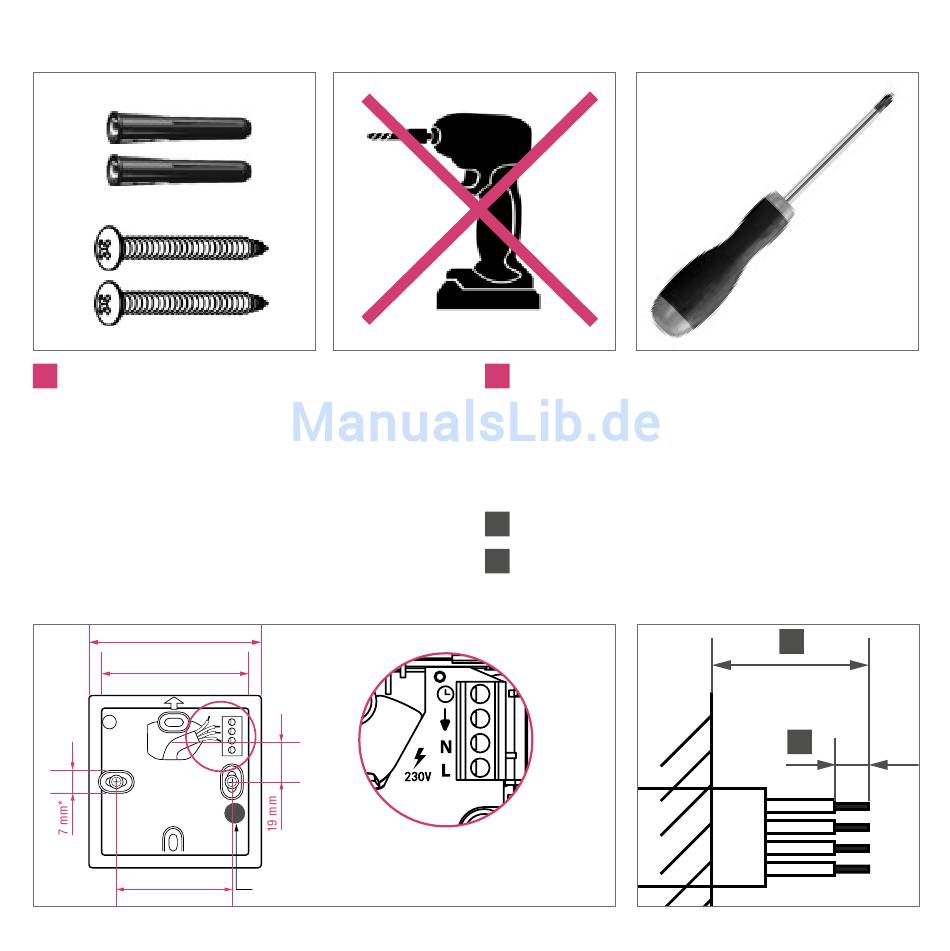

1 Väggmontage
Markera och montera bakstycket på
väggen Termostaten passar för dosor med
infällt montage med hålavstånd på 60 mm
* maximal storlek på skruvhuvud
88 mm
75 mm
60 mm
230
Koppling av Nea H 24 V & 230 V
Säkring
2 Ledningsdragning
Kabelsko och kabel
230V: 1,5 mm² kabeltvärsnitt
24V: 0,75 mm² – 1,5 mm² kabeltvärsnitt
A 55 mm
B 8 mm
A
B
