Montage
1

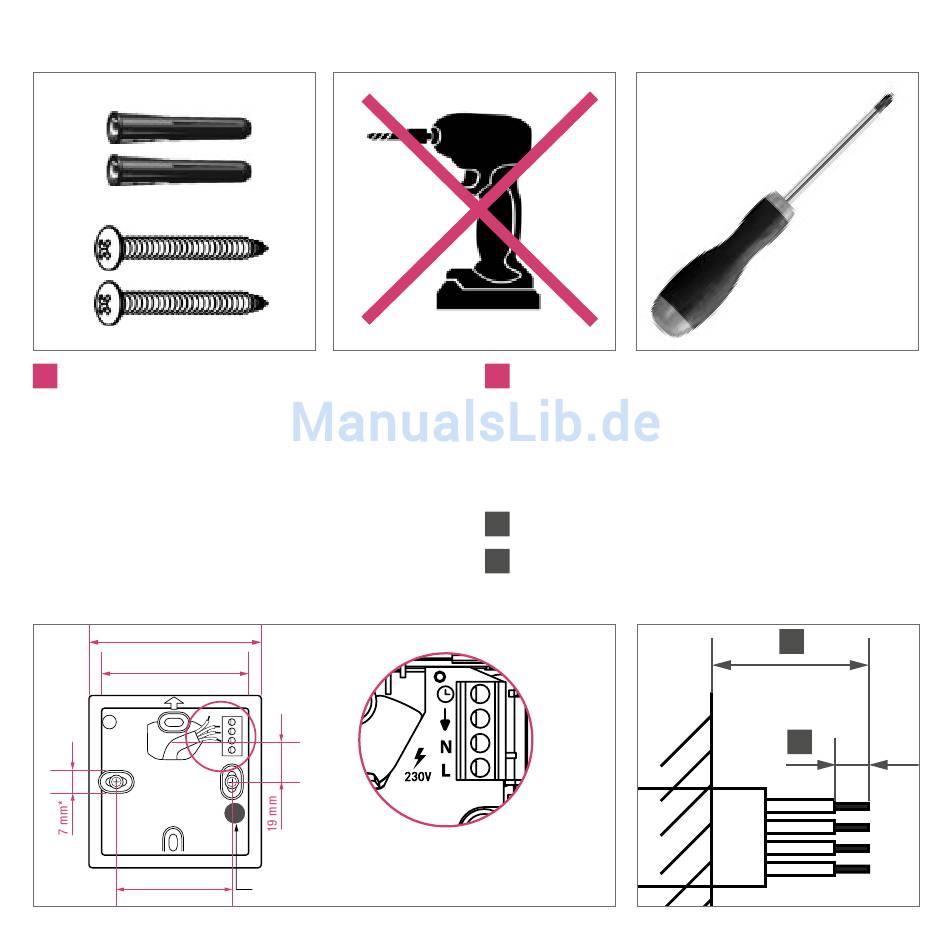

Wandmontage

Markieren und montieren Sie für die
Wandmontage das rückwärtige Gehäuse an
der Wand Der Regler ist passend für
Unterputzdosen mit einem Lochabstand von
60 mm
* maximale Größe des Schraubenkopfes
88 mm
75 mm
60 mm
18
Verdrahtung Nea H 24 V & 230 V
Sicherung
2

Verdrahtung

Massiv und Litze

230V: 1,5 mm² Kabelquerschnitt
24V: 0,75 mm² – 1,5 mm² Kabelquerschnitt
A
55 mm
B
8 mm
A
B
