Installazione

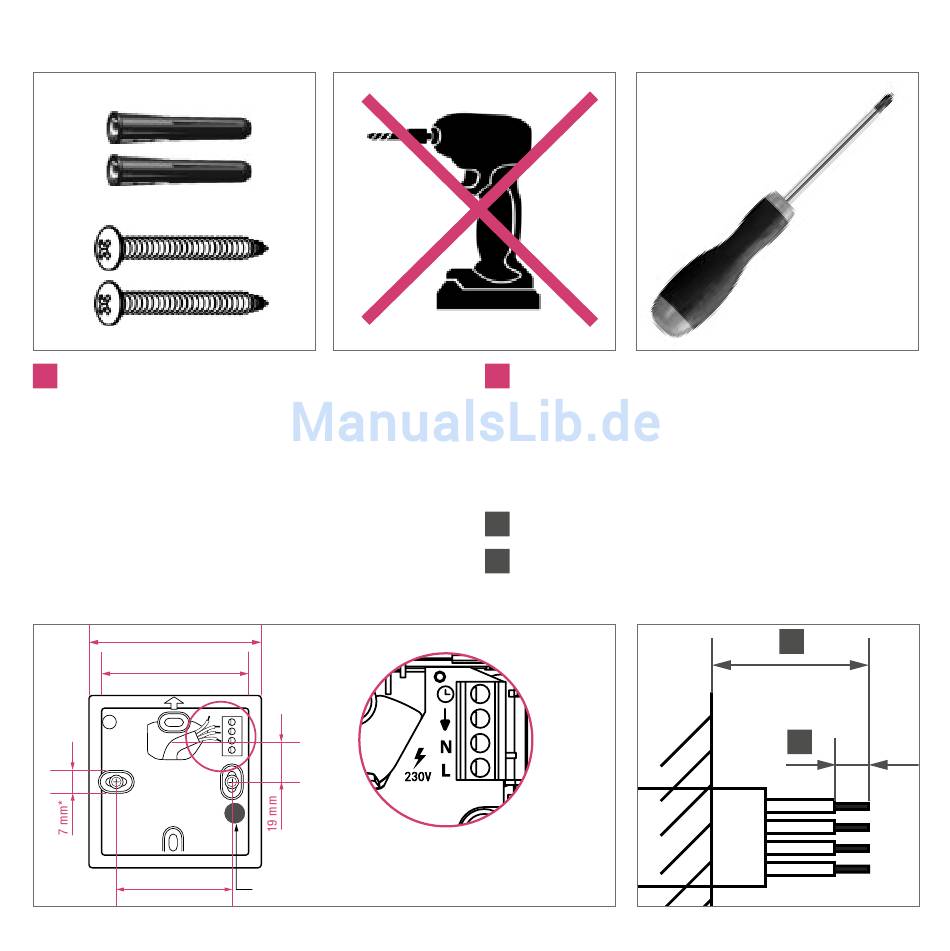

1 Montaggio a muro
Per il montaggio a muro, segnare e montare
a muro la scatola posteriore Nea è adatto
scatole da incasso a muro con distanza tra
l'interasse dei fori di 60 mm
* massima dimensione della testa delle viti
88 mm
75 mm
60 mm
130
Cablaggio Nea H 24 V & 230 V
Fusibili
2 Cablaggio
Cavo ad anima piena e flessibile
230V: 1 5 mm² quadrati
24V: 0 75 mm² – 1 5 mm² quadrati
A 55 mm
B 8 mm
A
B
