Bedien- und Anzeigeelemente – Regensensor WLA 331
Bei Montage Verbindungstecker zum Deckel abziehen.
Beim Zusammenstecken auf Polung achten!
LED
6
5
4
3
2
1
1
AC/DC

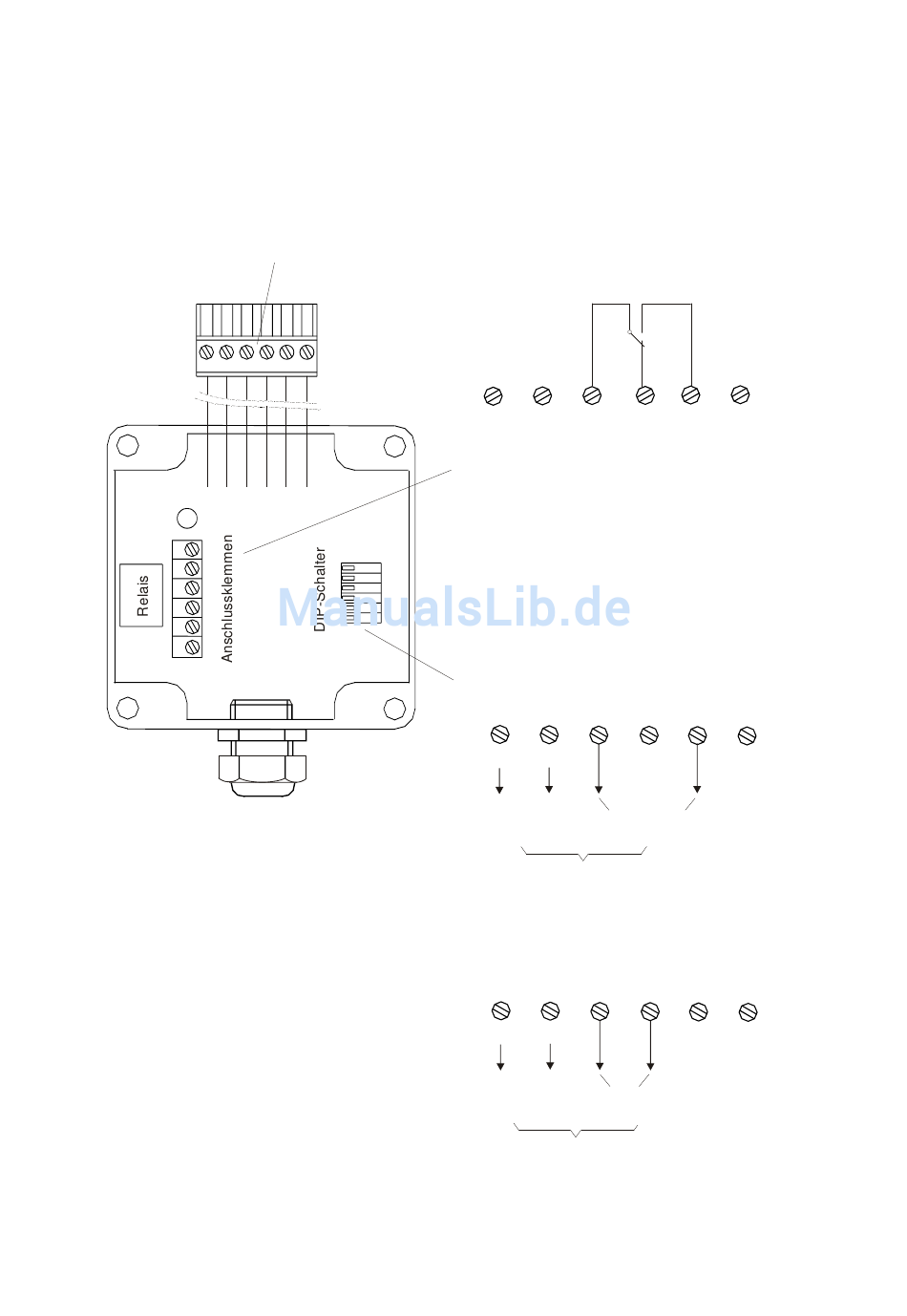

Klemme 1 = Versorgungsspannung AC/DC
Klemme 2 = Versorgungsspannung AC/DC
Klemme 3 = Relais (Arm)
Klemme 4 = Relais (Öffner bzw. Ruhekontakt)
Klemme 5 = Relais (Schließer bzw. Arbeitskontakt)
off on
1
Klemme 6 ist intern mit Klemme 2 verbunden
6
Anschluss (DIP-Schalter 6 = off)
1
AC/DC
Versorgungs-
spannung
Anschluss (DIP-Schalter 6 = on)
automatische Auslösung bei Ausfall
der Versorgungsspannung
1
AC/DC
Versorgungs-
spannung
2 3 4 5
AC/DC
2 3 4 5
AC/DC
Schaltkontakt
"
(Schließer) Schliessen wenn Regen"
Zentrale
2 3 4 5
AC/DC
Schaltkontakt
"Schliessen wenn Regen und/oder Spannungsausfall"
